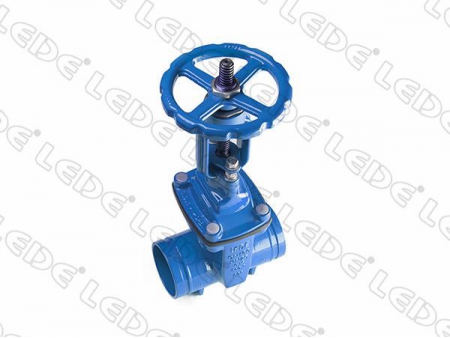

Válvula de compuerta de extremos ranurados OS&Y para control de flujo de agua
Válvula de compuerta de extremos ranurados OS&Y para control de flujo de agua
Características
1. La válvula de compuerta de extremos ranurados OS&Y para control de flujo de agua es uno de nuestros productos más nuevos, es simple y se mantiene fácilmente.
2. La válvula de compuerta tiene alta presión y bajo par de torsión. La presión puede llegar a PN25 con un par de torsión estándar de 1/3.
3. Cuando la válvula se encuentra abierta totalmente, las partes sellantes superiores permiten el acceso de agua.
4. La válvula tiene un canal derecho. Cuando la válvula está abierta completamente, el disco dejará completamente libre al canal, para que no haya resistencia al pasaje de fluido.
5. La superficie interna y externa de la válvula está recubierta con polvo epoxy. Por lo cual, la pintura de la superficie de la válvula es pareja, y la abertura de la misma es segura para permitir el paso de bebidas, comida y productos de la industria farmacéutica.
Z81X-01 Presión nominal PN 10/25
Dimensiones | Presión | Tamaño (mm) | Tamaño (mm) | ||||||||
F | C | A | B | L | H | H1 | H2 | Od | |||
DN | Pulgada | Class | |||||||||
50 | 2 | 10/16/25 | 60.3 | 57.15 | 15.88 | 7.93 | 178 | 403.5 | 358.5 | 420.5 | 22 |
65 | 2.5 | 10/16/25 | 73 | 69.09 | 15.88 | 7.93 | 190 | 411 | 359.5 | 429.5 | 22 |
76.1 | 72.26 | ||||||||||
80 | 3 | 10/16/25 | 88.9 | 84.94 | 15.88 | 7.93 | 203 | 437.5 | 378 | 462 | 22 |
100 | 4 | 10/16/25 | 108 | 103.73 | 15.88 | 9.53 | 229 | 518.5 | 449.5 | 553 | 24 |
114.3 | 110.08 | ||||||||||
125 | 5 | 10/16/25 | 133 | 129.13 | 15.88 | 9.53 | 254 | 631 | 549.5 | 677 | 28 |
139.7 | 135.48 | ||||||||||
141.3 | 137.03 | ||||||||||
150 | 6 | 10/16/25 | 159 | 154.5 | 15.88 | 9.53 | 267 | 686 | 591.5 | 747 | 28 |
165.1 | 160.9 | ||||||||||
168.3 | 163.96 | ||||||||||
200 | 8 | 10/16/25 | 219.1 | 214.4 | 19.05 | 11.10 | 292 | 865 | 735.5 | 938 | 32 |
La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de válvula de compuerta de extremos ranurados OS&Y, proporciona productos de conexión de tuberías y control de flujo para sistemas de protección contra incendios. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto válvulas de compuerta de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
