Válvula de compuerta de acero inoxidable 316
Solicite un presupuesto
- Presión de trabajo: 125 PSI WAP, 200 PSI CWP
- Máx. temperatura: 180℃/350°F
- ASTM A351 CF8M cuerpo y capó de acero inoxidable, embalaje de teflón PTFE
- Conexión: roscada y soldada
- Vástago no ascendente, mango redondo de metal
- La válvula de compuerta es una válvula en la que el flujo de fluido se controla moviendo una compuerta en forma de cuña o disco
- Las válvulas de compuerta se usan para aplicaciones de cierre en una variedad de tuberías. En la posición abierta, la válvula de compuerta proporciona muy poca restricción al fluido que fluye. Por tanto, la principal ventaja de la válvula de compuerta es la baja caída de presión.
Especificaciones
Pulgadas/Métrica (mm)
| Item # | Tamaño | DN | L | W | D | H | ||||
| Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | |||
| SSGV-50 | 1/2" | 15.00 | 2.66 | 67.5 | 0.12 | 3 | 2.80 | 71 | 3.66 | 93 |
| SSGV-75 | 3/4" | 20.00 | 2.76 | 70 | 0.12 | 3.1 | 2.44 | 62 | 4.17 | 106 |
| SSGV-100 | 1" | 25.00 | 3.03 | 77 | 0.16 | 4.1 | 2.95 | 75 | 4.57 | 116 |
| SSGV-120 | 1-1/4" | 32.00 | 3.43 | 87 | 0.19 | 4.8 | 2.95 | 75 | 4.80 | 122 |
| SSGV-150 | 1-1/2" | 40.00 | 3.94 | 100 | 0.19 | 4.8 | 3.74 | 95 | 5.67 | 144 |
| SSGV-200 | 2" | 50.00 | 4.33 | 110 | 0.22 | 5.6 | 3.74 | 95 | 5.71 | 145 |

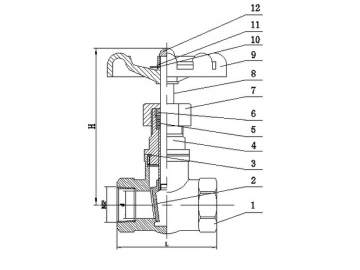

| Parte # | Nombre de parte | Material |
| 12 | Pantalla | Acero inoxidable 304 |
| 11 | Roldana | Acero inoxidable 304 |
| 10 | Placa del nombre | AL. |
| 9 | Rueda o volante manual | AL. |
| 8 | Vástago | Acero inoxidable 316 |
| 7 | Tuerca prensa estopa | Acero inoxidable 316 |
| 6 | Prensa estopa | Acero inoxidable 316 |
| 5 | Empaquetadora | PTFE |
| 4 | Bonnet o capó | Acero inoxidable 316 |
| 3 | Obturador | PTFE |
| 2 | Disco | Acero inoxidable 316 |
| 1 | Cuerpo | Acero inoxidable 316 |
