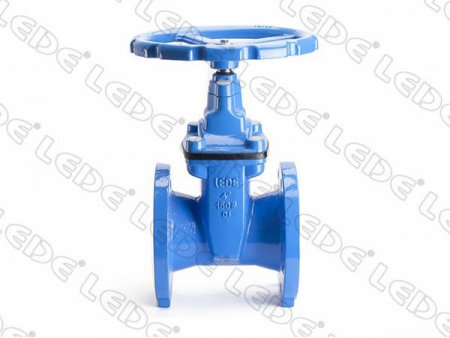

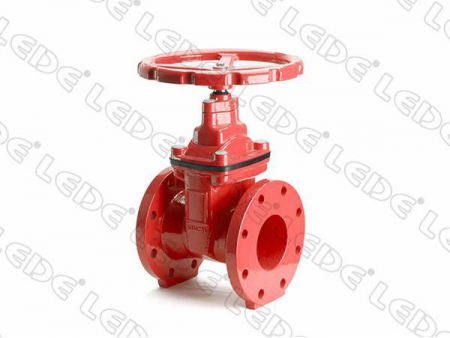

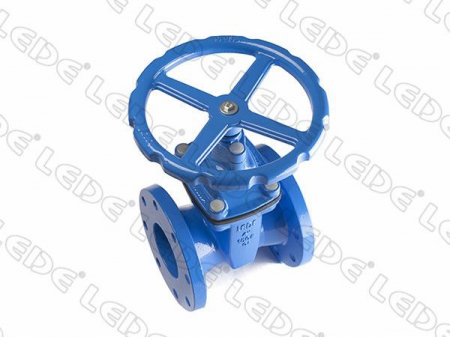

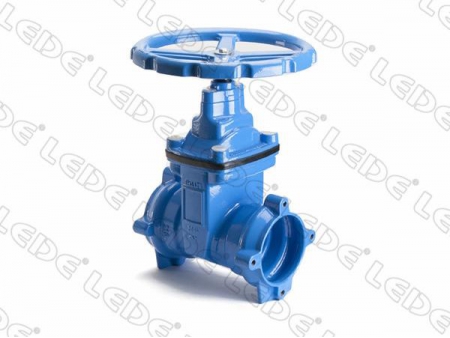

Válvula de compuerta de cierre elástico NRS para control de flujo de agua Fabricante

Válvula de compuerta de cierre elástico NRS para control de flujo de agua

Solicite un presupuesto

Nosotros: http://lede-fittings.com.ar/6-2-flanged-gate-valve/index.html

Válvula de compuerta de cierre elástico NRSEspecificaciones
Características
1. La válvula de compuerta de cierre elástico NRS para control de flujo de agua es uno de nuestros productos más nuevos, es simple y se mantiene fácilmente.
2. La válvula de compuerta tiene alta presión y bajo par de torsión. La presión puede llegar a PN40 con un par de torsión estándar de 1/3.
3. Cuando la válvula se encuentra abierta totalmente, las partes sellantes superiores permiten el acceso de agua.
4. La válvula tiene un canal derecho. Cuando la válvula está abierta completamente, el disco dejará completamente libre al canal, para que no haya resistencia al pasaje de fluido.
5. La superficie interna y externa de la válvula está recubierta con polvo epoxy. Por lo cual, la pintura de la superficie de la válvula es pareja, y la abertura de la misma es segura para permitir el paso de bebidas, comida y productos de la industria farmacéutica.

Información técnica

Diámetro nominal	DN50-600
Presión nominal	PN 10/16/25/40
Válvula estándar	EN1171
Largo de punta a punta	EN558-1 ISO5752
Brida estándar	EN1092-2 ISO7005-2 ASME-B16.42
Ranura estándar	GB 5135.11 (opcional) AWWA C606
Prueba estándar	EN12266 AWWA C515 GB 5135.6
Rango temperatura	0 ~ 80C

Válvula de compuerta de cierre elástico NRSEspecificaciones y listado de partes

No.	Nombre de las partes	Materiales
1	Cuerpo	Hierro dúctil
2	Cuña	Hierro dúctil EPDM
3	Manguito roscado	Bronce
4	Vástago	Acero inoxidable 304 o 1Cr17Ni2Cr13
5	Protector	EPDM
6	Bonete	Hierro dúctil
7	Tornillo	Galvanizado en caliente de acero al carbono o acero inoxidable
8	Anillo sellante	EPDM
9	Disco deslizante	Bronce o POM
10	O-rings	EPDM o NBR
11	O-rings	EPDM o NBR
12	Cubierta superior	Hierro dúctil
13	Bonete de la junta	EPDM
14	Tornillo	Galvanizado en caliente de acero al carbono o acero inoxidable
15	Arandela chata	Galvanizado en caliente de acero al carbono o acero inoxidable
16	Volante	Hierro dúctil

Válvula de compuerta de cierre elástico NRS Serie 14

Z45X-01 Presión nominal PN 10/16

Dimensiones		Presión	Tamaño (mm)
Dimensiones		Presión	OD	OK	L	H1	H	Od
DN	Pulgada	PN	OD	OK	L	H1	H	Od
50	2	10/16	165	125	150	256	338.5	22
65	2.5	10/16	185	145	170	256	348.5	22
80	3	10/16	200	160	180	273.5	373.5	22
100	4	10/16	220	180	190	323.5	433.5	24
125	5	10/16	250	210	200	376	501	28
150	6	10/16	285	240	210	423.5	566	28
200	8	10	340	295	230	530.5	700.5	32
200	8	16	340	295	230	530.5	700.5	32
250	10	10	400	350	250	645	845	38
250	10	16	400	355	250	645	845	38
300	12	10	455	400	270	725.5	953	40
300	12	16	455	410	270	725.5	953	40
350	14	10	505	460	290	814	1066.5	40
350	14	16	520	470	290	814	1074	40
400	16	10	565	515	310	935	1217.5	44
400	16	16	580	525	310	935	1225	44
450	18	10	615	565	330	1037	1344.5	50
450	18	16	640	585	330	1037	1357	50
500	20	10	670	620	350	1154	1489	50
500	20	16	715	650	350	1154	1511.5	50
600	24	10	780	725	390	1318	1708	50
600	24	16	840	770	390	1318	1738	50

Válvula de compuerta de cierre elástico NRS Serie 14

Z45X-01 Presión nominal PN 25/40

Dimensiones		Presión	Tamaño (mm)
			OD	OK	L	H1	H	Od
DN	Pulgada	Class
50	2	25	165	125	150	256	338.5	22
		40	165	125		256	338.5
65	2.5	25	185	145	170	256	348.5	22
		40	185	145		256	348.5
80	3	25	200	160	180	273.5	373.5	22
		40	200	160		273.5	373.5
100	4	25	235	190	190	323.5	441	24
		40	235	190		323.5	441
125	5	25	270	220	200	376	511	28
		40	270	220		376	511
150	6	25	300	250	210	423.5	573.5	28
		40	300	250		423.5	573.5
200	8	25	360	310	230	530.5	710.5	32
		40	375	320		530.5	718
250	10	25	425	370	250	645	857.5	36
		40	450	385		645	870
300	12	25	485	430	270	725.5	968	40
		40	515	450		725.5	983

Válvula de compuerta de cierre elástico NRS Serie 03

Z45X-02 Presión nominal PN 10/16

Dimensiones		Presión	Tamaño (mm)
Dimensiones		Presión	OD	OK	L	H1	H	Od
DN	Pulgada	PN	OD	OK	L	H1	H	Od
50	2	10/16	165	125	178	256	338.5	22
65	2.5	10/16	185	145	190	256	348.5	22
80	3	10/16	200	160	203	273.5	373.5	22
100	4	10/16	220	180	229	323.5	433.5	24
125	5	10/16	250	210	254	376	501	28
150	6	10/16	285	240	267	423.5	566	28
200	8	10	340	295	292	530.5	700.5	32
200	8	16	340	295	292	530.5	700.5	32
250	10	10	400	350	330	645	845	38
250	10	16	400	355	330	645	845	38
300	12	10	455	400	356	725.5	953	40
300	12	16	455	410	356	725.5	953	40
350	14	10	505	460	381	814	1066.5	40
350	14	16	520	470	381	814	1074	40
400	16	10	565	515	406	935	1217.5	44
400	16	16	580	525	406	935	1225	44
450	18	10	615	565	432	1037	1344.5	50
450	18	16	640	585	432	1037	1357	50
500	20	10	670	620	457	1154	1489	50
500	20	16	715	650	457	1154	1511.5	50
600	24	10	780	725	508	1318	1708	50
600	24	16	840	770	508	1318	1738	50

Válvula de compuerta de cierre elástico NRS Serie 03

Z45X-02 Presión nominal PN 25/40

Dimensiones		Presión	Tamaño (mm)
			OD	OK	L	H1	H	Od
DN	Pulgada	Class
50	2	25	165	125	178	256	338.5	22
		40	165	125		256	338.5
65	2.5	25	185	145	190	256	348.5	22
		40	185	145		256	348.5
80	3	25	200	160	203	273.5	373.5	22
		40	200	160		273.5	373.5
100	4	25	235	190	229	323.5	441	24
		40	235	190		323.5	441
125	5	25	270	220	254	376	511	28
		40	270	220		376	511
150	6	25	300	250	267	423.5	573.5	28
		40	300	250		423.5	573.5
200	8	25	360	310	292	530.5	710.5	32
		40	375	320		530.5	718
250	10	25	425	370	330	645	857.5	36
		40	450	385		645	870
300	12	25	485	430	356	725.5	968	40
		40	515	450		725.5	983

Válvula de compuerta de cierre elástico NRSAWWA C515

Z45X-03 Presión nominal Clase 150/Clase 300

Dimensiones		Presión	Tamaño (mm)
			OD	OK	L	H1	H	Od
DN	Pulgada	Class
50	2	150	152	120.7	178	256	332	22
		300	165	127		256	338.5
65	2.5	150	178	139.7	190	256	345	22
		300	190	149.4		256	351
80	3	150	191	152.4	203	273.5	369	22
		300	210	168		273.5	378.5
100	4	150	229	190.5	229	323.5	438	24
		300	254	200		323.5	450.5
125	5	150	254	216	254	376	503	28
		300	280	235		376	516
150	6	150	279	241.3	267	423.5	563	28
		300	318	269.7		423.5	582.5
200	8	150	343	298.5	292	530.5	702	32
		300	381	330.2		530.5	721
250	10	150	406	362	330	645	848	36
		300	445	387.4		645	867.5
300	12	150	483	431.8	356	725.5	967	40
		300	520	450.9		725.5	985.5

Válvula de compuerta de cierre elástico NRS con indicador post bridaAWWA C515

Z45X-04 Presión nominal Clase 150/Clase 300

Dimensiones		Presión	Tamaño (mm)
			OD	OK	L	H1	H	Od
DN	Pulgada	Class
100	4	150	229	190.5	229	332.5	449	305
		300	254	200		332.5	461.5
125	5	150	254	216	254	385	512	305
		300	280	235		385	525
150	6	150	279	241.3	267	432.5	572	305
		300	318	269.7		432.5	591.5
200	8	150	343	298.5	292	527	698.5	305
		300	381	330.2		527	717.5
250	10	150	406	362	330	645	848	305
		300	445	387.4		645	867.5
300	12	150	483	431.8	356	722	963.5	305
		300	520	450.9		722	982

La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de válvula de compuerta de cierre elástico NRS, proporciona productos de conexión de tuberías y control de flujo para sistemas de protección contra incendios. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto válvulas de compuerta de cierre elástico de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
