Alto desempeño

Al ofrecer la elección entre nuestra serie MAX y la serie T, con su clásico estilo de torreta alta, Accurl se enorgullece en presentar una amplia variedad de soluciones punzonadoras para requerimientos de desempeño y rango de precios.

Las punzonadoras de la serie MAX- T de ACCURL® cuenta con un marco en forma de O y una excelente rigidez con precisión altamente geométrica. Su capacidad alcanza hasta las 30 toneladas métricas y es capaz de trabajar con acero templado de grosor hasta de 6.5mm.

Sistema hidráulico avanzado
  • Las partes mecánicas estrictamente diseñadas en la columna hidráulica H L fueron fabricadas conforme a los más altos estándares de precisión. El control de golpes electrónico HS3 controla la velocidad y golpe del cabezal punzonador hidráulico de 30 toneladas.
  • La estructura especialmente diseñada garantiza menos mantenimiento preventivo.
Estructura de torreta con multi-herramientas
  • Las estaciones auto indexables tienen una estructura helicoidal de doble avance. Los tornillos son customizados en pares y son sumamente exactos. La distancia de la estructura del helicoidal puede ser controlada bajo 0.001mm y puede ser ajustada para el uso.
  • La torreta viene con 4 diseños principales, y el número de estaciones va de 32 a 52, y hasta 4 estaciones indexadas.
  • Sistema auto indexado de conducción permanentemente prendido que reduce errores y evita tiempo de inactividad
  • Cada estación puede ser equipada con varias herramientas de marca, tales como Mate y Wilson.
  • 32 estaciones, 2 auto indexadas
    Cada torreta ACCURL tiene un set completo de herramientas con dos estaciones auto indexables
  • 32 estaciones, 3 auto indexadas
    La estación de torreta 32, con su estación flexible, puede ser mejorada con una estación D autoindexada
  • 42 estaciones, 4 auto indexadas
    El diseño más flexible de ACCURL viene con 4 estaciones auto indexables para ofrecer las capacidades de procesamiento más avanzadas.
  • Parámetros CE
    Los parámetros de seguridad fueron un aspecto a considerar cuidadosamente al diseñar la serie T; y estos fueron hechos cumplidos usando un sistema de detección ótica, certificado por las normas CE, ubicado alrededor del área de trabajo de la máquina.
Equipamiento estándar
  • Sistema de control CNC FANUC Series Oi-PO
  • Pinzas de reposicionamiento automático e interruptores de carga
  • Sistema de lubricación de herramientas (Soplos de aire)
  • Panel de control autónomo
  • Control con pedal
  • 1 software (Lantek o RADAN ).
  • Manual de usuario y catálogo de mantenimiento
  • Estación fija 15 x A 1/2’’ con 1,6-12,7 mm de diámetro
  • Estación 12 x B 1-1/4’’ fijado12,8-31,7 mm de diámetro
  • Estación 2 x C 2’’ fijado 31,8-50,8 mm de diámetro
  • Estación 1 x D 3-1/2’’ fijado 50,9-88,9 mm de diámetro
  • Estación 3 x D 3-1/2’’ indexado 50,9-88,9 mm de diámetro
  • Indicador digital de temperatura de aceite
  • Software para usar herramientas formadoras y de ruedas
  • Caja de desechos
  • Protección con cadenas alrededor de la máquina (Sistema de seguridad)
  • Sistema de enfriamiento del aceite hidráulico
Equipamiento opcional
  • Herramientas esmeriladoras y formadoras para distintas dimensiones y formas
  • Barrera fotoeléctrica (para máquinas acorde al estándar CE)
  • Pinzas sujetadoras de chapas adicionales
  • Multiherramientas de estaciones 3, 6 y 8
  • Adaptadores para varias estaciones (B, C, D)
  • Herramientas con revestimiento especial para esmerilar materiales inoxidables (TIN, TICN, TICN Plus, MOVIC)
  • Trabajo tolva
  • Mesa de acero inoxidable con soporte de rodamientos
Parámetros técnicos
Ítem Unidad SF-T 50
Capacidad de punzonado Ton 50
Longitud del eje X transversal mm 2490±10
Longitud del eje Y transversal mm 1525±10
Tamaño máximo de placas mm 1525×4980
Espesor máximo de placas mm 6.35
Masa de material máxima kg 110
Velocidad del eje X transversal M/min. 80
Velocidad del eje Y transversal M/min. 70
Velocidad transversal máxima M/min. 105
Velocidad de punzonado a un paso de 25mm golpes/min. 250
Velocidad de picado (longitud de carrera 4mm, paso 1mm) golpes/min. 360
Tipo de herramienta Torreta dura
Diámetro máximo de punzonado mm 88.9
Número de estaciones de herramientas 34
Número de estaciones auto indexadas pcs(type) 2(B)
Velocidad de rotación de la torreta rpm 30
Velocidad de rotación autoindexada rpm 50
Ram Stroke Distance mm 0-31
Mesa de trabajo Cepillo pelota
Número de pinzas pcs 3
Suministro de energía KVA 26
Suministro de aire NL/min 250
Presión del aire bar 5
Capacidad del tanque de aceite Litros 180
Tamaño de la cabina de control mm 1100*535*1980
Número de ejes controlables ejes 4 1
Memoria RAM KB 512
Interfaz (nro de serie) RS232 / RJ45 / PCMCIA
Precisión de punzonado mm ±0.1
  • Las especificaciones están sujetas a cambios sin previo aviso.
  • El ritmo de aceleración/ desaceleración de los ejes X/ Y depende del peso de los materiales.
  • La velocidad de punzonado depende de las condiciones de procesamiento, longitud de la carrera, y velocidad de aceleración/ desaceleración de los ejes.
Imágenes en detalles
  • Estructura cerrada con forma de O para punzonadora CNC
  • Punzonadora de torreta CNC MAX-T-50 ton a la venta
  • Punzonadora CNC con pinzas para trabajo pesado- Accurl

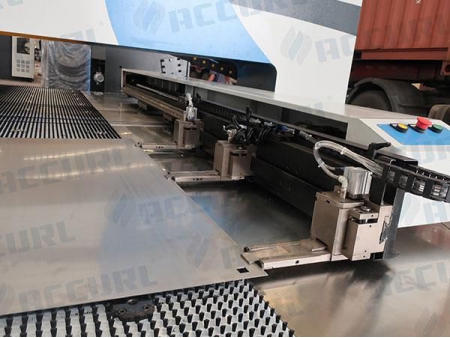

  • Reposicionamiento de pinzas e interruptores de carga

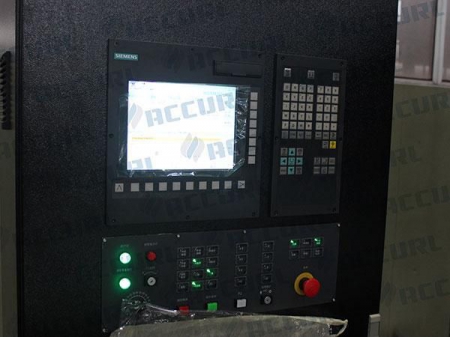

  • Sistema controlador SIEMENS 840D para punzonadora CNC Accurl

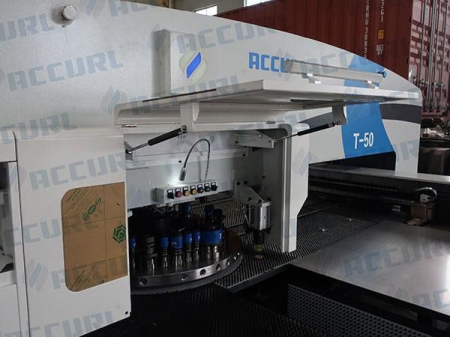

  • Torreta con 32 estaciones
