Punzonadora de torreta CNC de columna móvil con servoaccionamiento 50 Ton
Solicite un presupuesto
Una máquina punzonadora que convierte tu lugar de trabajo en el más productivo
Alto desempeño
La serie MAX-SF de punzonadoras CNC ACCURL® trajo una nueva generación de punzonadoras de torreta servo hidráulicas con las mismas características de alta confiabilidad y durabilidad de previas generaciones. Con un sistema servo hidráulico H L avanzado alemán, su capacidad de punzonado permanece fuerte incluso para hojas más gruesas. La durabilidad en el tiempo y el uso de materiales mejoran de manera significativa al ofrecer múltiples funciones de punzonado, formado, cortado de rodillos, y tapado. La alta velocidad y exactitud, el ahorro de energía y la construcción integrada reducen los costos de mantenimiento.
Sistema servo avanzado
- Sistema CNC servo hidráulico avanzado con válvula de presión para controlar la velocidad, el volumen y la presión del flujo de aceite con exactitud
- Control de distancia del golpe en ambos extremos, por lo que la altura y profundidad de cada golpe se vuelve programable con una exactitud de 0.1 mm
- Estructura de la máquina especialmente diseñada para asegurar un menor mantenimiento preventivo
- El servomotor AC puede ser programado para distintos usos
I)Usos de alta velocidad
II) Usos de bajo ruido
III) Usos de formado - La punzonadora servo utiliza una caja de cambios directa que provee potencia y velocidad, el servo permite al usuario ajustar el golpe sin detenerse y ajustar cualquier requerimiento de la curva de presión.
Teconologia compleja de multiherramienta auto indexada:
- Servo motores duales sincronizados para controlar las funciones autoindexadas
- Estaciones 2D para Multiherramientas, ya sea 3 B u 8 A
- Capacidad de indexar cada herramienta individual entre los sets multiherramienta 3B y 8A
- 24 estaciones de disntitos tamaños, incluyendo 4 estaciones auto indexadas. De esta manera, un total de 24 a 52 herramientas pueden ser utilizadas
- Capacidad de usar herramientas de rueda, marcado, acanalado, y formado.
| CONFIGURACION DE TORRETA | |||||
| Configuración de torreta | A | B | C | D | D-AI |
| 32 estaciones-2 Auto Indexadas | 16 | 12 | 2 | 0 | 2 |
| 32 estaciones-3 Auto Indexadas | 16 | 12 | 1 | 0 | 3 |
| 42 estaciones-4 Auto Indexadas | 20 | 16 | 2 | 0 | 4 |
| 52 estaciones-2 Auto Indexadas | 30 | 14 | 4 | 2 | 2 |
Equipamiento estándar
- Sistema de punzonado servo accionado directo Accurl
- Servo motores CNC Fanuc serie alfa con codificador absoluto, dinámico, sin escobillas de alta precisión
- 3 pinzas de reposicionamiento automático e interruptores de carga
- Sostén de trabajo de aluminio
- Sistema de lubricación de herramientas (soplos de aire)
- Panel de control independiente
- Control con pedal
- Sistema de seguridad con traba de herramientas
- 1 software (Lantek o RADAN)
- 24 o 42 estaciones de torreta
- Indicador digital de temperatura de aceite
- Software para usar herramientas formadoras y de rueda
- Caja de deshechos
- Protección con cadenas alrededor de la máquina (sistema de seguridad)
Parámetros técnicos
| Ítem | Unidad | MAX-SF-50T |
| Capacidad de punzonado | Ton | 50 |
| Longitud del eje X transversal | mm | 2500±10 |
| Longitud del eje Y transversal | mm | 1250±10 |
| Tamaño máximo de placas | mm | 1250x4980 |
| Espesor máximo de placas | mm | 8.35 |
| Masa de material máxima | kg | 110 |
| Velocidad del eje X transversal | m/min | 100 |
| Velocidad del eje Y transversal | m/min | 80 |
| Velocidad transversal máxima | m/min | 128 |
| Velocidad de punzonado a un paso de 25mm | golpes/min | 450 |
| Velocidad de picado | Golpes/min | 1200 |
| Tipo de herramienta | Thick turret | |
| Diámetro máximo de punzonado | Mm | 88.9 |
| Número de estaciones de herramientas | 32 / 42 / 52 | |
| Número de estaciones auto indexadas | pcs(type) | 4(2B 2C) / 3(2B 1C) / 2(1B 1C) |
| Velocidad de rotación de la torreta | Rpm | 33 |
| Velocidad de rotación auto indexada | Rpm | 100 |
| Distancia entre golpes | Mm | 0~31 |
| Mesa de trabajo | Cepillo | |
| Número de pinzas | Pcs | 3 |
| Suministro de aire | NL/min | 250 |
| Suministro de aire | Bar | 6 |
| Volumen del tanque de aceite | Litros | 275 |
| Dimensiones (L x A x H) | Mm | 5940x5220x2420 |
| Peso neto (aprox.) | Kgf | 15,000 |
| Tamaño de la cabina de control (L x A x H) | Mm | 1350x700x2185 |
| Controlador CNC | FANUC Oi-PD | |
| Número de ejes controlables | Ejes | 4 |
| Memoria RAM | KB | 512 |
| Interfaz (nro de serie) | RS232/RJ45/PCMCIA | |
| Preicisón de punzonado | Mm | ±0.1 |
- Las especificaciones están sujetas a cambios sin previo aviso.
- El ritmo de aceleración/ desaceleración de los ejes X/ Y depende del peso de los materiales.
- La velocidad de punzonado depende de las condiciones de procesamiento, longitud de la carrera, y velocidad de aceleración/ desaceleración de los ejes.
Imágenes en detalles

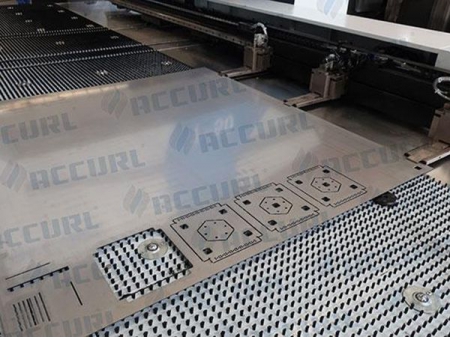

- Pinzas reposicionadas automáticamente e interruptores de carga

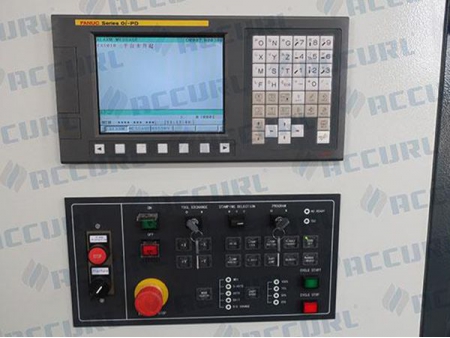

- Sistema de control CNC para punzonadoras FANUC Series Oi-PO

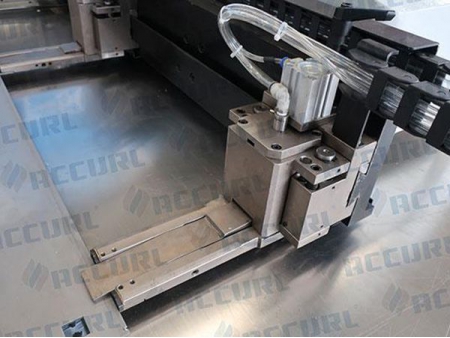

- Pinza para trabajo pesado para hojas

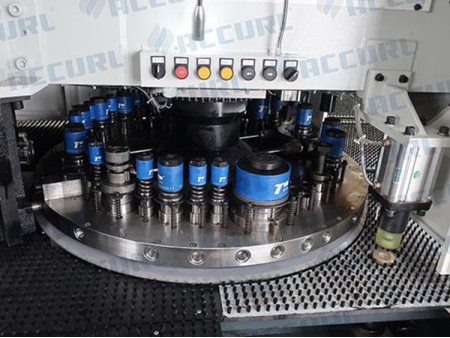

- Torreta con 32 estaciones
