La perforadora hidráulica de martillo en cabeza KJ421 es apta para realizar trabajos de perforación en túneles que presenten de 16 a 68 metros cuadrados. Esta máquina puede lograr la perforación por percusión y anclaje de rocas en vertical, transversal y horizontal.

Características
  • La máquina perforadora cuenta con un brazo de perforación flexible en dos coordenadas rectangulares simétricas, y ofrece una visibilidad completa sin puntos ciegos. La función de paralelismo automático y de rodamiento de 360 ° facilita el posicionamiento para la perforación frontal y la perforación lateral.
  • La configuración de este equipo de perforación le permite al operador tener una buena visión y el chasis de 4 ruedas motrices potente y bien equilibrado garantiza una conducción flexible, rápida y segura en túneles angostos.
  • Para el impacto de alta frecuencia se utiliza el pistón escalonado en el brazo de perforación con el fin de mejorar la transferencia de la onda de choque y la velocidad de la perforación, y reducir además el desgaste de las herramientas.
  • El espacio óptimo y las funciones automáticas ayudan a que el operador logre la perforación de forma segura, rápida y precisa;
  • Todas las piezas importantes se encuentran bien protegidas, y se puede realizar el mantenimiento con facilidad.

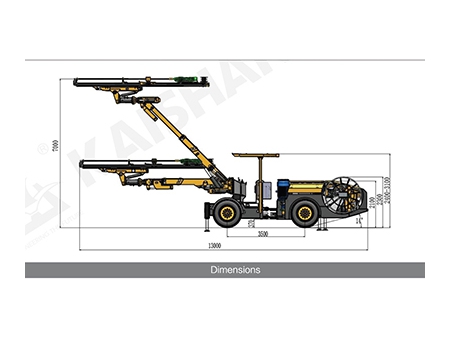

  • Dimensión

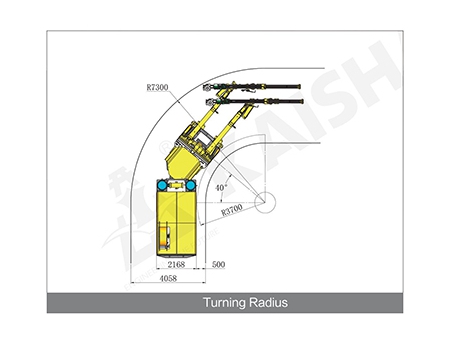

  • Radio de giro

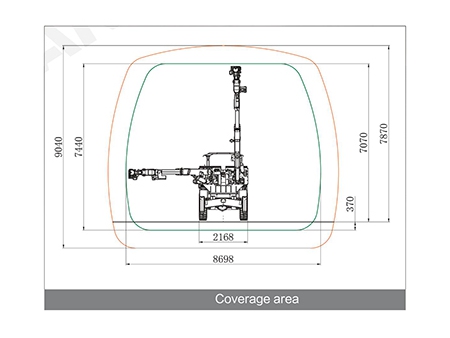

  • Área de cobertura
Parámetros técnicos
1、Medidas y peso
Longitud 13000mm
Anchura 2200mm
Altura 2400/3100mm
Peso 22000kg apróx.
Velocidad de desplazamiento horizontal 10km/h
Capacidad de ascenso en pendiente máxima 25%(14°)
2、Sistema de agua y aire
Compresor de aire 1×JN11 Consumo de aceite lubricante 2×180-250 g/h
Capacidad del compresor de aire 1.55m³/min
Presión 8 bar Bomba de agua 1×CR15
Dispositivo de la lubricación del husillo Bomba lubricante de pulso electrónico Potencia 11kW
Consumo de aire de la lubricación 2×0.3m³/min Capacidad de la bomba de agua 12m³/h
3、Chasis
Motor diésel QSB3.9-C125
/93kW/2200rpm Cummins
Freno de estacionamiento
Freno de disco húmedo
Purificación de las emisiones de escape
Catalizador de escape
Freno de desplazamiento
Freno mecánico
Sistema impulsor
Convertidor de par hidráulico caja de engranajes
Tanque de combustible 120L
4、Protección de seguridad
Nivel de ruido <100dB(A)
Techo de seguridad ajustable Conforme a las normas FOPS y ROPS
5、Sistema de perforación
Dureza de la roca 2×HC95LM
Potencia de percusión 21kW
Flujo de percusión 100-120L/min
Presión de percusión 180-200bar
Frecuencia de impacto 54-62Hz
Par 764Nm
Giro de alimentación 360°
Carrera de alimentación 1600mm
Modelo del brazo de perforación K40
Tipo de brazo de perforación Autonivelante
Extensión de la perforación 1800mm
6、Unidad de potencia electro-hidráulica
Motor Motor trifásico 2×75kW
Percusión /alimentación/ brazo Bomba de pistón variable
Rotación Bomba de engranajes
Finura del filtro 10 μ
Tanque del aceite hidráulico 400L
Enfriador hidráulico Refrigerador de agua
Voltaje de trabajo 380V
Frecuencia 50Hz
Método de arranque Estrella triangular
Carrete 1×CRC1016
Largo del cable del carrete 100m
