La perforadora hidráulica con martillo en cabeza KJ310 está diseñada especialmente para trabajos en túneles con una pendiente máxima de 25°. Este equipo de perforación es apto para la perforación de rocas duras en minas con secciones de 12 a 35 metros cuadrados.
Características

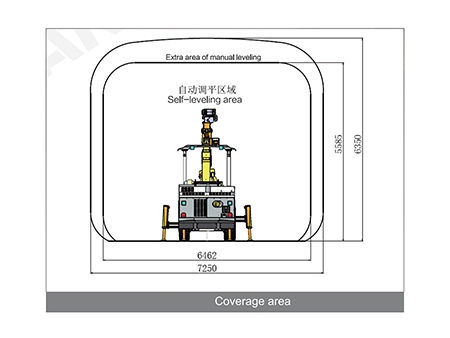

1. El brazo de perforación firme y flexible proporciona cobertura visual del área; la rotación de 360 ° y las barras de nivelación automáticas facilitan el posicionamiento de la perforadora. El brazo de perforación también se puede usar para la perforación transversal y anclaje de rocas.
2. La máquina de perforación hidráulica puede mejorar la traslación de la barra, detener la perforación del orificio final de forma automática, soplar la escoria en el fondo del orificio y realizar la lubricación electrónica por impulso, lo que mejora la eficiencia de la perforación;
3. Para el impacto de alta frecuencia se utiliza el pistón escalonado en el brazo de perforación con el fin de mejorar la transferencia de la onda de choque y la velocidad de la perforación, y reducir además el desgaste de las herramientas.
4. El espacio óptimo y las funciones automáticas ayudan a que el operador se concentre en la perforación de forma segura, rápida y precisa.
5. La perforadora hidráulica con martillo en cabeza ofrece una buena visibilidad para el operador. Todas las piezas importantes se encuentran bien protegidas, y se puede realizar el mantenimiento con facilidad.
Parámetros técnicos
1、Medidas y peso | Longitud | 10700mm |
| Anchura | 1650mm |
| Altura | 1900/2500mm |
| Peso | 12000kg apróx. |
| Velocidad de desplazamiento horizontal | 2.5km/h |
| Capacidad de ascenso en pendiente máxima | 25° |
2、Protección de seguridad | Nivel de ruido | ＜100dB(A) |
| Techo de seguridad ajustable | conforme a las normas FOPS y ROPS |
3、Sistema del agua y del aire | Compresor de aire | 1*JN5 | Consumo de aceite lubricante | 180-250g/h |
| Capacidad del compresor de aire | 0.5m³/min |
| Presión | 6-8bar | Bomba de agua | 1xCR3 | 1xCR5 |
| Dispositivo de la lubricación del husillo | Bomba lubricante de pulso electrónico | Potencia | 1.5kW | 5.5kW |
| Consumo de aire de la lubricación | 0.3m³/min | Capacidad de la bomba de agua | 3m3/h | 6m3/h |
4、Chasis | Motor diésel | Cummins QSB3.9-C80-31
60KW，2200rpm | Freno de estacionamiento | Freno húmedo multidisco |
| Purificación de las emisiones de escape | Catalizador de escape | Freno de desplazamiento | Freno húmedo multidisco |
| Sistema impulsor | Oruga impulsada por dos motores | Tanque de combustible | 30L |
5、Sistema de perforación / Unidad de potencia electro-hidráulica | Dureza de la roca | 1×HC50/R38 | 1×HC109/R38 | 1×HC95LM/R38 |
| Potencia de percusión | 13kW | 18.8kW | 21kW |
| Flujo de percusión | 105L/min | 135L/min | 100-120L/min |
| Presión de percusión | 130bar | 135bar | 180bar |
| Presión de giro máxima | 150bar | 150bar | 210bar |
| Frecuencia de impacto | 62Hz | 47Hz | 62 Hz |
| Par | 325Nm | 780Nm | 764Nm |
| Diámetro del orificio | Φ32-76mm | Φ42-102mm | Φ42-102mm |
| Giro de alimentación | 360° |
| Carrera de alimentación | 1600mm |
| Modelo del brazo de perforación | K 26F |
| Tipo de brazo de perforación | Autonivelante |
| Extensión de la perforación | 1200mm |
| Motor | 45kW | 55kW | 75kW |
| Percusión /alimentación/ brazo | Bomba de pistón variable |
| Rotación | Bomba de engranajes |
| Finura del filtro | 10µ |
| Tanque del aceite hidráulico | 240L |
| Enfriador hidráulico | Refrigerador de agua |
| Voltaje de trabajo | 380V |
| Frecuencia | 50Hz |
| Método de arranque | Estrella triangular |
| Carrete | 1*F440 |
| Largo del cable del carrete | 100m | 80m |
| Diámetro externo del cable | Φ28mm | Φ32mm |
| Especificaciones del cable | 3×35 3G6 | 3×50 3G6 |
