Perforadora hidráulica con martillo en cabeza KJ422 - para túneles

Solicite un presupuesto

Nosotros: http://ksdrillrigs.com/5-8-kj422-hydraulic-underground-drilling-rig.html

Usos y características
La perforadora hidráulica con martillo en cabeza KJ422 es apta para trabajos de perforación de túneles con una medida de 16 a 95 metros cuadrados. La máquina puede llevar a cabo la perforación por percusión y anclaje de rocas en vertical, transversal y horizontal.

La máquina perforadora cuenta con un brazo de perforación flexible en dos coordenadas rectangulares simétricas, y ofrece una visibilidad completa sin puntos ciegos. La función de paralelismo automático y de rodamiento de 360 ° permite el posicionamiento rápido y preciso para la perforación frontal y la perforación lateral.
La configuración de este equipo de perforación le permite al operador tener una buena visión y el chasis de 4 ruedas motrices potente y bien equilibrado garantiza una conducción flexible, rápida y segura en túneles angostos.
Para el impacto de alta frecuencia se utiliza el pistón escalonado en el brazo de perforación con el fin de mejorar la transferencia de la onda de choque y la velocidad de la perforación, y reducir además el desgaste de las herramientas.
El espacio óptimo y las funciones automáticas ayudan a que el operador logre la perforación de forma segura, rápida y precisa;
Todas las piezas importantes se encuentran bien protegidas, y se puede realizar el mantenimiento con facilidad.

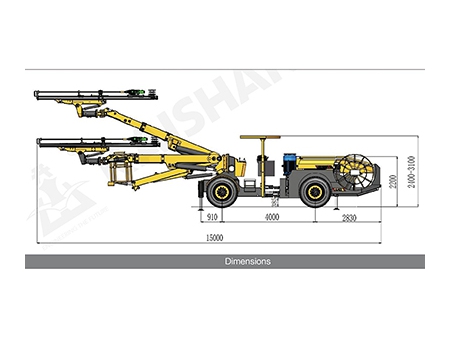

Dimensión

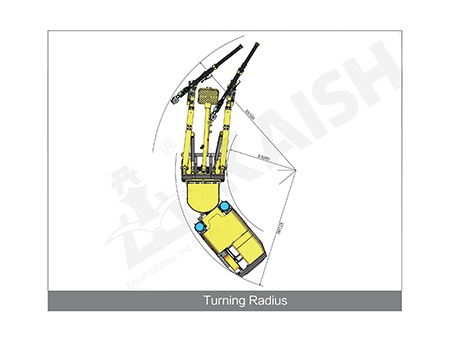

Radio de giro

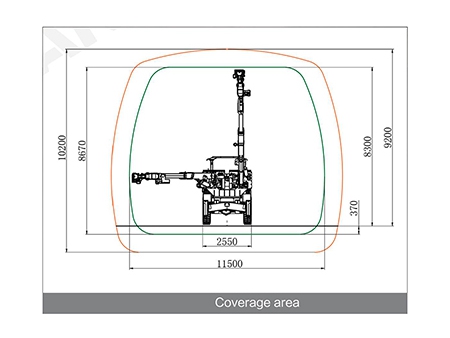

Área de cobertura

Parámetros técnicos
1、Medidas y peso

Longitud	15000mm
Anchura	2550mm
Altura	2400/3100mm
Peso	22000kg apróx. (excluye banco de trabajo)
Velocidad de desplazamiento horizontal	10km/h
Capacidad de ascenso en pendiente máxima	25%（14°）
Protección de seguridad
Nivel de ruido	＜100dB(A)
Techo de seguridad ajustable	conforme a las normas POPS y ROPS

2、Sistema de agua y aire

Compresor de aire	1×JN11	Consumo de aceite lubricante	2×180-250 g/h
Capacidad del compresor de aire	1.55m³/min
Presión	8 bar	Bomba de agua	1×CR15
Dispositivo de la lubricación del husillo	Bomba lubricante de pulso electrónico	Potencia	11kW

Consumo de aire de la lubricación	2×0.3m³/min	Capacidad de la bomba de agua	12m³/h

3、Protección de seguridad

Nivel de ruido	＜100dB(A)
Techo de seguridad ajustable	conforme a las normas FOPS y ROPS

4、Chasis

Motor diésel	QSB5.9-C160 Cummins	Freno de estacionamiento	Freno de disco húmedo
Purificación de las emisiones de escape	Catalizador de escape	Freno de desplazamiento	Freno mecánico
Sistema impulsor	Convertidor de par hidráulico caja de engranajes	Tanque de combustible	120L

5、Sistema de perforación

Dureza de la roca	2×HC95LM
Potencia de percusión	21kW
Flujo de percusión	100-120L/min
Presión de percusión	180-200bar
Frecuencia de impacto	54-62Hz
Par	764Nm
Giro de alimentación	360°
Carrera de alimentación	1600mm
Modelo del brazo de perforación	K50
Tipo de brazo de perforación	Autonivelante
Extensión de la perforación	1800mm
Banco de trabajo (opcional)

6、Unidad de potencia electro-hidráulica

Motor	Motor trifásico
Percusión /alimentación/ brazo	Bomba de pistón variable
Rotación	Bomba de engranajes
Finura del filtro	10 μ
Tanque del aceite hidráulico	400L
Enfriador hidráulico	Refrigerador de agua
Voltaje de trabajo	380V
Frecuencia	50Hz
Método de arranque	Estrella triangular
Carrete	1×CRC1016
Largo del cable del carrete	100m
