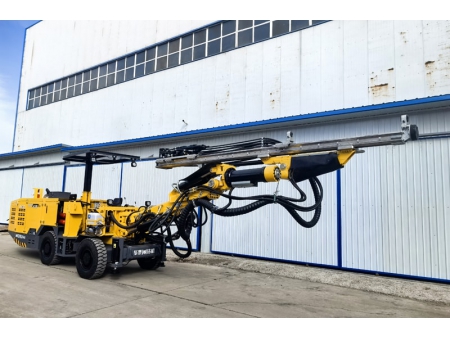

Perforadora Jumbo Hidráulica, HT82-S (para túneles)

Solicite un presupuesto

Sitio web: http://htdrillingmachines.com/1-2-3-hydraulic-drilling-jumbos.html

Nuestro jumbo hidráulico para perforación está diseñado específicamente para una excavación eficiente en túneles estrechos y pasajes subterráneos en minas de metal y otros proyectos de ingeniería subterránea.

¿Por qué elegir nuestro jumbo hidráulico de perforación?

Sistema de perforación totalmente hidráulico con función antiatasco integrada.
Estructura compacta que permite una movilidad superior en espacios reducidos.
Mayor eficiencia operativa y calidad de construcción.

Nuestros equipos optimizan las condiciones de trabajo subterráneo y al mismo tiempo ofrecen un rendimiento confiable para aplicaciones de túneles exigentes.

Configuración Estándar

Martillo de perforación C2200/14U
Brazo con sistema de soporte flotante de doble triángulo
Función antiatranque

Chasis con motor diésel de 4 cilindros Yanmar
Viga de empuje
Sistema de control

Especificaciones técnicas

Modelo	HT82-S
Sección transversal aplicable	2500x2500——3200x3200mm
Dimensiones generales (L × An × Al)	9900x1500x2070（2770）mm
Distancia al suelo	310mm
Peso total	10500kg
Radio de giro mínimo	Interior: 2450mm / Exterior: 5480mm
Gradeabilidad	14°
Velocidad	≤4.6km/h
Drifter / Martillo de perforación (opciones)
Modelo	RC2200	YYG18U	YYG14U
Potencia	21kW	18kW	14kW
Frecuencia	55Hz	57Hz	50Hz
Presión	120-220bar	130-200bar	130-180bar
Sistema de giro	Independente	Independente	Independente
Velocidad de giro	0-230r/min	0-220r/min	0-220r/min
Máx. par	720N.m	1050N.m	1050N.m
Alimentador	RC2200/YYG18U/YYG14U
Longitud total	4820mm	5430mm
Longitud de la varilla de perforación	3090mm	3700mm
Profundidad del agujero	2770mm	3370mm
Pluma de perforación
Extensión de la pluma	1250mm
Cobertura horizontal de Agujero	Cobertura completa
Rotación del marco deslizante	±180°
Ángulo de elevación/inclinación	60° -30°
Ángulo de giro	±35°
Sistema de agua y aire comprimido
Caudal máximo de la bomba de agua (12 bar)	4m³/h
Desplazamiento de aire del compresor	1m³/min
Sistema de accionamiento eléctrico	RC2200/YYG18U/YYG14U
Potencia total	65.5kW
Potencia del motor principal	55kW
Voltaje nominal	380V (personalizado)
Chassis
Engine	Motor diésel Yuchai
Potencia nominal (2400r/min)	73.6kW
Par (1400-1850r/min)	360N.m
Tanque de aceite hidráulico	40L

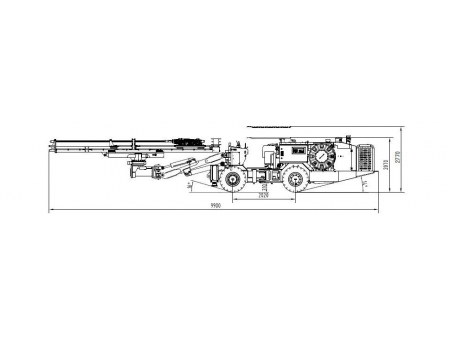

Dimensión exterior del jumbo de perforación con viga de empuje 3090 - Vista lateral

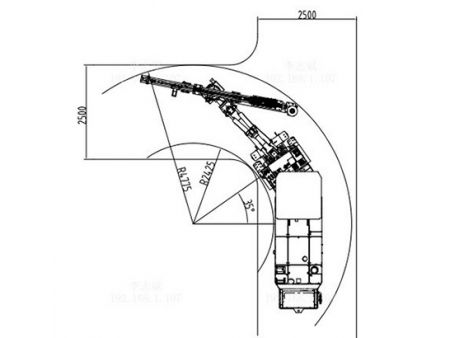

Radio de giro

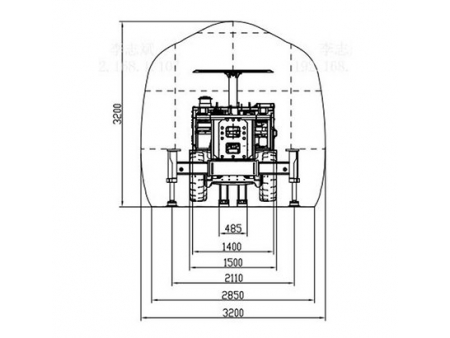

Sección transversal
