Capacitor de polipropileno metalizado con filtro MKP-DP
Capacitor de polipropileno metalizado DC-LINK
Capacitor de polipropileno metalizado con carcasa de plástico
Aplicación
El capacitor de polipropileno metalizado con filtro MKP-DP se utiliza en circuitos DC.
El capacitor de polipropileno metalizado con filtro MKP-DP también se utiliza en circuitos de generación de energía eólica, inversores PV, UPS (sistemas de alimentación ininterrumpida), variadores de frecuencia, suministro de energía galvánica, inversores, grandes fuentes conmutadas, y otros equipos electrónicos.
Características
Baja resistencia en serie equivalente: soporta una gran carga de corriente ondulatoria.
Baja inductancia intrínseca, poco incremento de temperatura.
Tipo seco, recubrimiento con resina epoxi sólida
Carcasa de plástico de ingeniería, fácil instalación
Reemplaza a los condensadores electrolíticos en filtros DC.
Nota: Para otros voltajes, capacidades, tamaños y parámetros de funcionamiento, por favor, contáctenos.
Parámetros técnicos| Estándar de referencia | IEC61071-60068, GB17702.1 |
| Voltaje | 600VDC~1600VDC |
| Capacidad | 20~300uF 100Hz @ +25℃ |
| Tolerancia de capacidad | ±5 % (J) ±10 % (K) Tolerancias opcionales: @ 100Hz @+25℃ |
| Rango de temperaturas de funcionamiento | -40℃ ～+85℃ (temperatura ambiente no mayor a 70℃) |
| Temperatura de almacenamiento | -40℃ ～+85℃ |
| Factor de disipación (DF) | tgδ≤0.002 @ 100Hz @ +25℃ |
| Resistencia del aislamiento (IR) | (Ris x C): ≥5000S T: +25 °C @ 1min & voltaje de testeo 100 Vdc |
| Fuerza dieléctrica (Ut-t) | 1.5Un para 10S |
| Voltaje entre terminales y carcasa (Ut-c ) | 3000VAC 2s @+25℃ 50/60Hz |
| Vida útil | 100,000 horas a Un y Th≤ 70°C |
| Material dieléctrico | Polipropileno metalizado |
| Estructura de salida de electrodos | Tuerca de cobre (M6≤3N.m，M8≤6N.m/IEC61881) |
| Carcasa | Plástico de ingeniería (con tornillo de montaje) |
| Material de relleno interno | Adhesivo de relleno aislante (UL94- V0) |
| Nota: si la altitud es de más de 2000m, los parámetros pueden variar en cuanto a enfriamiento por convección y efecto aislante externo. | |

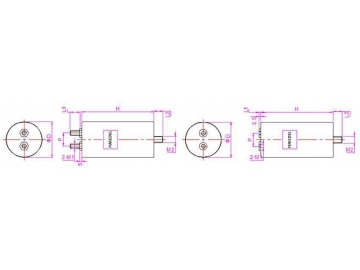

| MKP-DP Un=630VDC Cn= 100~300μF | ||||||||
| Número de parte en catálogo | C | Un | dv/dt | IPK | IRMS | DIMENSIONES(mm) | ||
| uF | Vdc | V/μs | A | A | D | H | P | |
| MKP-DP107J630VD60N6 | 100 | 630 | 18 | 1800 | 19.5 | 60 | 75 | 30 |
| MKP-DP127J630VD60N6 | 120 | 630 | 18 | 2160 | 23.5 | 60 | 75 | 30 |
| MKP-DP157J630VD60N6 | 150 | 630 | 15 | 2250 | 23.9 | 60 | 85 | 30 |
| MKP-DP187J630VD65N6 | 180 | 630 | 15 | 2700 | 28.6 | 65 | 85 | 32 |
| MKP-DP207J630VD60N6 | 200 | 630 | 8 | 1600 | 18.3 | 60 | 120 | 30 |
| MKP-DP227J630VD60N6 | 220 | 630 | 8 | 1760 | 20.1 | 60 | 120 | 30 |
| MKP-DP257J630VD60N6 | 250 | 630 | 8 | 2000 | 22.8 | 60 | 120 | 30 |
| MKP-DP307J630VD65N6 | 300 | 630 | 8 | 2400 | 27.4 | 65 | 120 | 32 |
| MKP-DP Un=800VDC Cn= 75~200uF | ||||||||
| Número de parte en catálogo | C | Un | dv/dt | IPK | IRMS | DIMENSIONES(mm) | ||
| uF | Vdc | V/μs | A | A | D | H | P | |
| MKP-DP756J800VD60N6 | 75 | 800 | 23 | 1725 | 18.5 | 60 | 75 | 30 |
| MKP-DP906J800VD65N6 | 90 | 800 | 23 | 2070 | 22.2 | 65 | 75 | 32 |
| MKP-DP107J800VD65N6 | 100 | 800 | 18 | 1800 | 20.1 | 65 | 85 | 32 |
| MKP-DP127J800VD60N6 | 125 | 800 | 10 | 1250 | 14.4 | 60 | 120 | 30 |
| MKP-DP157J800VD60N6 | 150 | 800 | 10 | 1500 | 17.3 | 60 | 120 | 30 |
| MKP-DP207J800VD65N6 | 200 | 800 | 10 | 2000 | 23.1 | 65 | 120 | 32 |
| MKP-DP Un=1000VDC Cn= 50~ 135 uF | ||||||||
| Número de parte en catálogo | C | Un | dv/dt | IPK | IRMS | DIMENSIONES(mm) | ||
| uF | Vdc | V/μs | A | A | D | H | P | |
| MKP-DP506J1000VD60N6 | 50 | 1000 | 28 | 1400 | 14.9 | 60 | 75 | 30 |
| MKP-DP606J1000VD65N6 | 60 | 1000 | 28 | 1680 | 17.9 | 65 | 75 | 32 |
| MKP-DP756J1000VD65N6 | 75 | 1000 | 22 | 1650 | 18.2 | 65 | 85 | 32 |
| MKP-DP107J1000VD60N6 | 100 | 1000 | 13 | 1300 | 13.9 | 60 | 120 | 30 |
| MKP-DP127J1000VD65N6 | 120 | 1000 | 13 | 1560 | 16.7 | 65 | 120 | 32 |
| MKP-DP137J1000VD65N6 | 135 | 1000 | 13 | 1755 | 18.8 | 65 | 120 | 32 |
| MKP-DP Un=1200VDC Cn= 40~ 100 uF | ||||||||
| Número de parte en catálogo | C | Un | dv/dt | IPK | IRMS | DIMENSIONES(mm) | ||
| uF | Vdc | V/μs | A | A | D | H | P | |
| MKP-DP406J1200VD60N6 | 40 | 1200 | 32 | 1280 | 14.0 | 60 | 75 | 30 |
| MKP-DP506J1200VD60N6 | 50 | 1200 | 26 | 1300 | 14.2 | 60 | 85 | 30 |
| MKP-DP606J1200VD65N6 | 60 | 1200 | 26 | 1560 | 17.1 | 65 | 85 | 32 |
| MKP-DP756J1200VD60N6 | 75 | 1200 | 15 | 1125 | 12.2 | 60 | 120 | 30 |
| MKP-DP906J1200VD60N6 | 90 | 1200 | 15 | 1350 | 14.7 | 60 | 120 | 30 |
| MKP-DP107J1200VD65N6 | 100 | 1200 | 15 | 1500 | 16.3 | 65 | 120 | 32 |
| MKP-DP Un=1400VDC Cn= 30~ 75 uF | ||||||||
| Número de parte en catálogo | C | Un | dv/dt | IPK | IRMS | DIMENSIONES(mm) | ||
| uF | Vdc | V/μs | A | A | D | H | P | |
| MKP-DP306J1400VD60N6 | 30 | 1400 | 37 | 1110 | 12.0 | 60 | 75 | 30 |
| MKP-DP356J1400VD65N6 | 35 | 1400 | 37 | 1295 | 14.0 | 65 | 75 | 32 |
| MKP-DP406J1400VD65N6 | 40 | 1400 | 30 | 1200 | 13.1 | 65 | 85 | 32 |
| MKP-DP456J1400VD65N6 | 45 | 1400 | 30 | 1350 | 14.7 | 65 | 85 | 32 |
| MKP-DP506J1400VD60N6 | 50 | 1400 | 17 | 850 | 9.4 | 60 | 120 | 30 |
| MKP-DP606J1400VD60N6 | 60 | 1400 | 17 | 1020 | 11.2 | 60 | 120 | 30 |
| MKP-DP756J1400VD65N6 | 75 | 1400 | 17 | 1275 | 14.1 | 65 | 120 | 32 |
| MKP-DP Un=1600VDC Cn= 20~ 50 uF | ||||||||
| Número de parte en catálogo | C | Un | dv/dt | IPK | IRMS | DIMENSIONES(mm) | ||
| uF | Vdc | V/μs | A | A | D | H | P | |
| MKP-DP206J1600VD65N6 | 20 | 1600 | 45 | 900 | 10.1 | 65 | 75 | 32 |
| MKP-DP256J1600VD65N6 | 25 | 1600 | 35 | 875 | 10.3 | 65 | 85 | 32 |
| MKP-DP306J1600VD60N6 | 30 | 1600 | 20 | 600 | 7.1 | 60 | 120 | 30 |
| MKP-DP406J1600VD60N6 | 40 | 1600 | 20 | 800 | 9.4 | 60 | 120 | 30 |
| MKP-DP456J1600VD65N6 | 45 | 1600 | 20 | 900 | 10.6 | 65 | 120 | 32 |
| MKP-DP506J1600VD65N6 | 50 | 1600 | 20 | 1000 | 11.8 | 65 | 120 | 32 |
Características

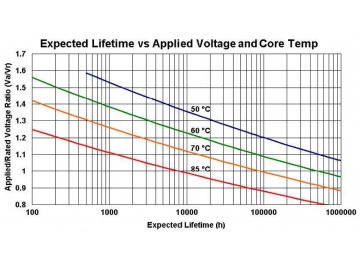

(vida útil, voltaje de funcionamiento, temperatura)
Guías de selección
MKP-DP 107 J 800V D87M6
-------- ---- --- ----- --------
∣ ∣ ∣ ∣ ∣------------- largo del capacitor: D=Ф87, tuerca M6: M-tornillo macho
∣ ∣ ∣ ∣----------------------- voltaje: Un=800VDC
∣ ∣ ∣----------------------------- tolerancia de capacidad: K(±10%), J(±5%)
∣ ∣------------------------------------ capacidad: Cn=100.0 uF
∣----------------------------------------------- Capacitor de polipropileno metalizado DC-LINK con filtro y carcasa de plástico
Diseñamos condensadores con distintos parámetros para que se adapten a las necesidades del cliente. Si le interesa saber sobre más opciones de condensadores con filtro AC/DC-LINK, por favor, diríjase a las especificaciones del condensador de película metalizada.
