Capacitor de polipropileno metalizado MKP-GW
Empaquetado con cinta de embalar
Condensador de polipropileno metalizado para circuito resonante de alta frecuencia
Aplicación
El condensador de polipropileno metalizado MKP-GW es apto para circuitos paralelos o en serie de media o alta frecuencia y circuitos resonantes de máquinas de soldar eléctricas y equipos de calentamiento por inducción, entre otros.
Características
Descarga de doble cara para una mayor resistencia a altas temperaturas y para evitar una sobrecorriente.
Baja inductancia intrínseca, poco incremento de temperatura.
Tipo seco, recubrimiento con resina epoxi sólida
Empaquetado con cinta de aislamiento electrónico (soporte de montaje opcional fácil de operar),
Baja resistencia en serie equivalente (ERS)
Nota: Para otros voltajes, capacidades, tamaños y parámetros de funcionamiento, por favor, contáctenos.
Parámetros técnicos| Estándar de referencia | IEC61071-60068, GB17702.1 |
| Voltaje | 1200VDC~3000VDC |
| Capacidad | 0.22uF~10uF 1KHz @ +25℃ |
| Tolerancia de capacidad | ±5 %(J) ±10 %(K) Tolerancias opcionales: @ 100Hz @+25℃ |
| Rango de temperaturas de funcionamiento | -40℃ ～+85℃ |
| Temperatura de almacenamiento | -40℃ ～+85℃ |
| Factor de disipación (DF) | tgδ≤0.0006 @ 1KHz @ +25℃ |
| Resistencia del aislamiento (IR) | (Ris x C): ≥5000S T: +25 °C @ 1min & voltaje de testeo: 100 Vdc |
| Fuerza dieléctrica (Ut-t) | 1.5Un para 10S |
| Voltaje entre terminales y carcasa (Ut-c ) | 3000VAC 2s @+25℃ 50/60Hz |
| Vida útil | 100,000 horas a Un y Th≤ 70°C |
| Material dieléctrico | Estructura metalizada con evaporación de doble cara |

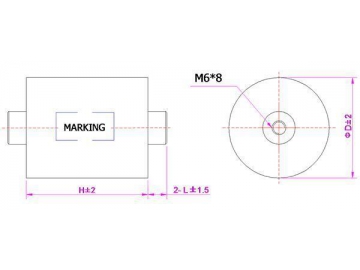

| Estructura de salida de electrodos | Tuerca de cobre (M6) |

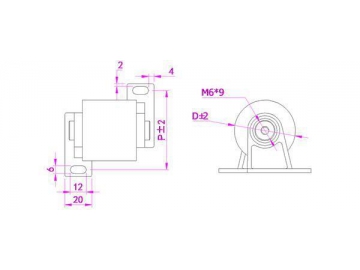

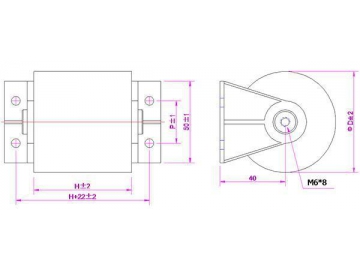

| Carcasa | Cinta de aislamiento electrónico blanca (con soporte de montaje) |
| Material de relleno interno | Adhesivo de relleno aislante (UL94- V0) |
| Nota: si la altitud es de más de 2000m, los parámetros pueden variar en cuanto a enfriamiento por convección y efecto aislante externo. | |
| MKP-GW Un=1000VDC Urms=500VAC Cn= 1.5~10.0μF | ||||||||
| Número de parte en catálogo | C | D | H | ESR @25℃ 10KHz | ESL @25℃ 10KHz | dv/dt | Ipk | Irms @40℃ 100KHz |
| μF | mm | mm | mΩ | nH | V/us | A | A | |
| MKP-GW155J1000VL40M6 | 1.5 | 38 | 40 | 5.1 | 27 | 1000 | 1500 | 22 |
| MKP-GW205J1000VL40M6 | 2.0 | 44 | 40 | 4.7 | 30 | 1000 | 2000 | 31 |
| MKP-GW305J1000VL40M6 | 3.0 | 54 | 40 | 4.3 | 38 | 1000 | 3000 | 42 |
| MKP-GW405J1000VL40M6 | 4.0 | 62 | 40 | 3.9 | 43 | 900 | 3600 | 50 |
| MKP-GW505J1000VL40M6 | 5.0 | 69 | 40 | 3.6 | 47 | 900 | 4500 | 58 |
| MKP-GW605J1000VL40M6 | 6.0 | 75 | 40 | 3.4 | 52 | 900 | 5400 | 63 |
| MKP-GW805J1000VL50M6 | 8.0 | 69 | 50 | 3.1 | 61 | 800 | 6400 | 55 |
| MKP-GW106J1000VL50M6 | 10.0 | 76 | 50 | 2.9 | 68 | 800 | 8000 | 60 |
| MKP-GW Un=1200VDC Urms=550VAC Cn= 1.0~8.0μF | ||||||||
| Número de parte en catálogo | C | D | H | ESR @25℃ 10KHz | ESL @25℃ 10KHz | dv/dt | Ipk | Irms @40℃ 100KHz |
| μF | mm | mm | mΩ | nH | V/us | A | A | |
| MKP-GW105J1200VL40M6 | 1.0 | 36 | 40 | 5.6 | 25 | 1100 | 1100 | 26 |
| MKP-GW205J1200VL40M6 | 2.0 | 49 | 40 | 5.2 | 32 | 1000 | 2200 | 35 |
| MKP-GW405J1200VL40M6 | 4.0 | 60 | 40 | 4.3 | 39 | 1000 | 4000 | 50 |
| MKP-GW505J1200VL50M6 | 5.0 | 55 | 50 | 4.0 | 45 | 900 | 4500 | 45 |
| MKP-GW605J1200VL50M6 | 6.0 | 60 | 50 | 3.6 | 50 | 900 | 5400 | 50 |
| MKP-GW805J1200VL50M6 | 8.0 | 68 | 50 | 3.1 | 57 | 900 | 7200 | 58 |
| MKP-GW Un=1600VDC Urms=600VAC Cn= 0.68~5.0μF | ||||||||
| Número de parte en catálogo | C | D | H | ESR @25℃ 10KHz | ESL @25℃ 10KHz | dv/dt | Ipk | Irms @40℃ 100KHz |
| μF | mm | mm | mΩ | nH | V/us | A | A | |
| MKP-GW684J1600VL40M6 | 0.68 | 36 | 40 | 5.9 | 22 | 1100 | 748 | 25 |
| MKP-GW105J1600VL40M6 | 1.0 | 43 | 40 | 5.6 | 26 | 1100 | 1100 | 30 |
| MKP-GW205J1600VL40M6 | 2.0 | 50 | 40 | 5.2 | 32 | 1100 | 2200 | 38 |
| MKP-GW305J1600VL40M6 | 3.0 | 60 | 40 | 4.5 | 38 | 1100 | 3300 | 43 |
| MKP-GW405J1600VL50M6 | 4.0 | 57 | 50 | 4.1 | 43 | 900 | 3600 | 40 |
| MKP-GW505J1600VL50M6 | 5.0 | 64 | 50 | 3.5 | 49 | 900 | 4500 | 50 |
| MKP-GW Un=2000VDC Urms=750VAC Cn= 0.47~4.0μF | ||||||||
| Número de parte en catálogo | C | D | H | ESR @25℃ 10KHz | ESL @25℃ 10KHz | dv/dt | Ipk | Irms @40℃ 100KHz |
| μF | mm | mm | mΩ | nH | V/us | A | A | |
| MKP-GW474J2000VL40M6 | 0.47 | 36 | 40 | 6.2 | 21 | 1200 | 564 | 23 |
| MKP-GW105J2000VL40M6 | 1.0 | 50 | 40 | 5.7 | 29 | 1200 | 1200 | 36 |
| MKP-GW205J2000VL50M6 | 2.0 | 55 | 50 | 5.1 | 38 | 1000 | 2000 | 48 |
| MKP-GW305J2000VL50M6 | 3.0 | 67 | 50 | 4.6 | 46 | 1000 | 3000 | 58 |
| MKP-GW405J2000VL50M6 | 4.0 | 70 | 50 | 4.1 | 50 | 900 | 3600 | 58 |
| MKP-GW Un=3000VDC Urms=1000VAC Cn= 0.33~2.0μF | ||||||||
| Número de parte en catálogo | C | D | H | ESR @25℃ 10KHz | ESL @25℃ 10KHz | dv/dt | Ipk | Irms @40℃ 100KHz |
| μF | mm | mm | mΩ | nH | V/us | A | A | |
| MKP-GW334J3000VL40M6 | 0.33 | 36 | 40 | 6.4 | 19 | 1250 | 412.5 | 23 |
| MKP-GW474J3000VL40M6 | 0.47 | 42 | 40 | 5.7 | 25 | 1250 | 587.5 | 30 |
| MKP-GW684J3000VL40M6 | 0.68 | 51 | 40 | 5.2 | 28 | 1250 | 850 | 35 |
| MKP-GW804J3000VL40M6 | 0.80 | 55 | 40 | 4.6 | 37 | 1250 | 1000 | 43 |
| MKP-GW105J3000VL40M6 | 1.00 | 61 | 40 | 4.2 | 40 | 1250 | 1250 | 50 |
| MKP-GW205J3000VL50M6 | 2.00 | 70 | 50 | 4.0 | 48 | 1250 | 1250 | 56 |
Guías de selección
MKP-GW 105 J 1200V L40 M6
M6------------- salida: tuerca M6
L40 ----------- largo del capacitor: L=40mm
1200V ---------voltaje: Un=1200VDC
J ----------------tolerancia de capacidad: J(±5%)，K(±10%)
105------------- capacidad: Cn=1.0 uF
MKP-GW ------- Condensador de polipropileno metalizado para circuito resonante de alta frecuencia (tipo GW)
Diseñamos condensadores con distintos parámetros para que se adapten a las necesidades del cliente. Si le interesa saber sobre más opciones de condensadores con filtro AC/DC-LINK, por favor, diríjase a las especificaciones del condensador de película metalizada.
