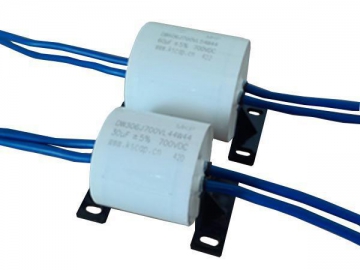

Capacitor de polipropileno metalizado con filtro MKP-DW
Empaquetado con cinta de embalar
Condensador de acoplamiento/ de polipropileno metalizado con filtro
Aplicación
El capacitor de polipropileno metalizado con filtro MKP-DW se utiliza en circuitos DC como condensador de acoplamiento o de alta frecuencia.
El capacitor de polipropileno metalizado con filtro MKP-DW también se utiliza en UPS (sistemas de alimentación ininterrumpida), variadores de frecuencia, rectificadores, suministro de energía galvánica, inversores, y otros equipos electrónicos.
Características
Baja resistencia en serie equivalente: soporta una gran carga de corriente ondulatoria.
Baja inductancia intrínseca, poco incremento de temperatura.
Tipo seco, recubrimiento con resina epoxi sólida

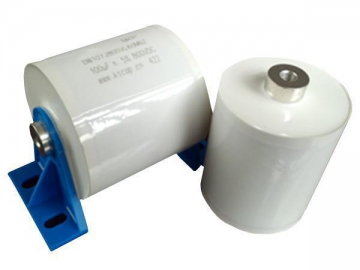

Empaquetado con cinta de aislamiento electrónico (soporte de instalación fácil de colocar opcional)
Bajo factor de disipación (DF), alta densidad
Nota: Para otros voltajes, capacidades, tamaños y parámetros de funcionamiento, por favor, contáctenos.
Parámetros técnicos| Estándar de referencia | IEC61071-60068, GB17702.1 |
| Voltaje | 400VDC~1200VDC |
| Capacidad | 10uF~200uF 100Hz @ +25℃ |
| Tolerancia de capacidad | ±5 % (J) ±10 % (K) Tolerancias opcionales: @ 100Hz @+25℃ |
| Rango de temperaturas de funcionamiento | -40℃ ～+85℃ |
| Temperatura de almacenamiento | -40℃ ～+85℃ |
| Factor de disipación (DF) | tgδ≤0.0025 @ 1KHz @ +25℃ |
| Resistencia del aislamiento (IR) | (Ris x C): ≥5000S T: +25 °C @ 1min & voltaje de testeo: 100 Vdc |
| Fuerza dieléctrica (Ut-t) | 1.5Un para 10S |
| Voltaje entre terminales y carcasa (Ut-c ) | 3000VAC 2s @+25℃ 50/60Hz |
| Vida útil | 100,000 horas a Un y Th≤ 70°C |
| Material dieléctrico | Polipropileno metalizado |

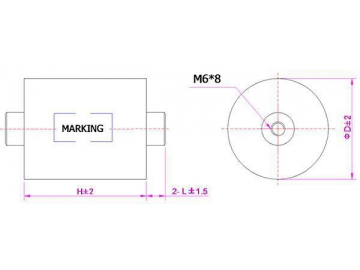

| Estructura de salida de electrodos | Tuerca de cobre (M6) |

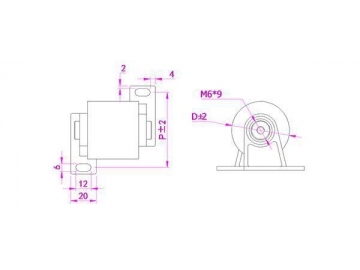

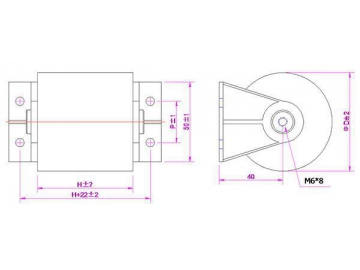

| Carcasa | Cinta de aislamiento electrónico blanca (con soporte de montaje) |
| Material de relleno interno | Adhesivo de relleno aislante (UL94- V0) |
| Nota: si la altitud es de más de 2000m, los parámetros pueden variar en cuanto a enfriamiento por convección y efecto aislante externo. | |
| MKP-DW Un=400VDC Cn= 30~200μF | ||||||||
| Número de parte en catálogo | C | D | H | ESR @25℃ | ESL @25℃ | dv/dt | Ipk | Irms @40℃ 100KHz |
| μF | mm | mm | mΩ | nH | V/us | A | A | |
| MKP-DW306J400VL40M6 | 30 | 38 | 40 | 4.8 | 27 | 45 | 1350 | 26 |
| MKP-DW406J400VL40M6 | 40 | 43 | 40 | 4.3 | 27 | 45 | 1800 | 30 |
| MKP-DW506J400VL40M6 | 50 | 48 | 40 | 4.0 | 28 | 40 | 2000 | 33 |
| MKP-DW606J400VL40M6 | 60 | 52 | 40 | 3.8 | 28 | 40 | 2400 | 36 |
| MKP-DW806J400VL50M6 | 80 | 50 | 50 | 3.7 | 30 | 35 | 2800 | 42 |
| MKP-DW107J400VL50M6 | 100 | 56 | 50 | 3.6 | 30 | 35 | 3500 | 45 |
| MKP-DW157J400VL60M6 | 150 | 60 | 60 | 3.2 | 30 | 30 | 4500 | 50 |
| MKP-DW207J400VL60M6 | 200 | 70 | 60 | 2.9 | 30 | 30 | 6000 | 55 |
| MKP-DW Un=600VDC Cn= 20~150μF | ||||||||
| Número de parte en catálogo | C | D | H | ESR @25℃ | ESL @25℃ | dv/dt | Ipk | Irms @40℃ 100KHz |
| μF | mm | mm | mΩ | nH | V/us | A | A | |
| MKP-DW206J600VL40M6 | 20 | 38 | 40 | 6.2 | 28 | 50 | 1100 | 30 |
| MKP-DW306J600VL40M6 | 30 | 46 | 40 | 5.8 | 28 | 50 | 1650 | 40 |
| MKP-DW406J600VL40M6 | 40 | 53 | 40 | 5.6 | 28 | 50 | 2000 | 42 |
| MKP-DW506J600VL50M6 | 50 | 50 | 50 | 5.5 | 31 | 45 | 2250 | 45 |
| MKP-DW606J600VL50M6 | 60 | 54 | 50 | 5.4 | 31 | 45 | 2700 | 45 |
| MKP-DW806J600VL60M6 | 80 | 55 | 60 | 5.4 | 31 | 40 | 3200 | 50 |
| MKP-DW107J600VL60M6 | 100 | 62 | 60 | 5.2 | 34 | 40 | 4000 | 52 |
| MKP-DW127J600VL60M6 | 120 | 68 | 60 | 4.9 | 34 | 35 | 4200 | 55 |
| MKP-DW157J600VL60M6 | 150 | 75 | 60 | 4.5 | 34 | 35 | 5250 | 58 |
| MKP-DW Un=800VDC Cn= 20~100μF | ||||||||
| Número de parte en catálogo | C | D | H | ESR @25℃ | ESL @25℃ | dv/dt | Ipk | Irms @40℃ 100KHz |
| μF | mm | mm | mΩ | nH | V/us | A | A | |
| MKP-DW206J800VL40M6 | 20 | 45 | 40 | 8.3 | 30 | 50 | 1000 | 40 |
| MKP-DW306J800VL40M6 | 30 | 54 | 40 | 7.6 | 32 | 50 | 1500 | 43 |
| MKP-DW406J800VL40M6 | 40 | 63 | 40 | 6.8 | 35 | 50 | 2000 | 45 |
| MKP-DW506J800VL50M6 | 50 | 59 | 50 | 6.1 | 36 | 45 | 2250 | 50 |
| MKP-DW606J800VL50M6 | 60 | 65 | 50 | 5.6 | 37 | 45 | 2700 | 53 |
| MKP-DW806J800VL60M6 | 80 | 66 | 60 | 5.0 | 39 | 40 | 3200 | 58 |
| MKP-DW107J800VL60M6 | 100 | 73 | 60 | 4.2 | 41 | 40 | 4000 | 62 |
| MKP-DW Un=1200VDC Cn= 10~60μF | ||||||||
| Número de parte en catálogo | C | D | H | ESR @25℃ | ESL @25℃ | dv/dt | Ipk | Irms @40℃ 100KHz |
| μF | mm | mm | mΩ | nH | V/us | A | A | |
| MKP-DW106J1200VL40M6 | 10 | 43 | 40 | 16 | 30 | 60 | 600 | 30 |
| MKP-DW206J1200VL50M6 | 20 | 51 | 50 | 13 | 30 | 55 | 1100 | 40 |
| MKP-DW306J1200VL50M6 | 30 | 61 | 50 | 10 | 32 | 55 | 1650 | 45 |
| MKP-DW406J1200VL60M6 | 40 | 62 | 60 | 8.4 | 32 | 50 | 2000 | 47 |
| MKP-DW506J1200VL60M6 | 50 | 70 | 60 | 7.6 | 35 | 50 | 2500 | 50 |
| MKP-DW606J1200VL60M6 | 60 | 76 | 60 | 6.8 | 35 | 50 | 3000 | 53 |
Guías de selección
MKP-DW 306 J 800V L40 M6
M6------------- salida: tuerca M6
L40------------ largo del capacitor: L=40mm
800V ---------- voltaje: Un=800VDC
J---------------- tolerancia de capacidad: J(±5%)，K(±10%)
306-------------- capacidad: Cn=30 uF
MKP-DW--------- Condensador de polipropileno metalizado con filtro (tipo DW)
Diseñamos condensadores con distintos parámetros para que se adapten a las necesidades del cliente. Si le interesa saber sobre más opciones de condensadores con filtro AC/DC-LINK, por favor, diríjase a las especificaciones del condensador de película metalizada.
