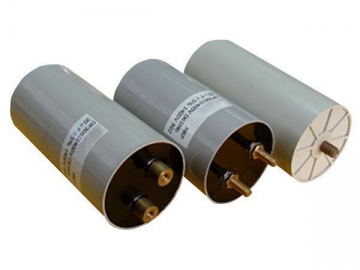

Condensador de polipropileno metalizado con filtro DC-LINK MKP-DP
Condensador de polipropileno metalizado DC-LINK
Condensador de película metalizada y carcasa de plástico
Aplicación
Los condensadores de polipropileno metalizado con filtro DC-LINK MKP-DP se utilizan en circuitos DC Link para el filtrado y el almacenamiento de energía.
Los condensadores de polipropileno metalizado con filtro DC-LINK MKP-DP son ideales para la producción de energía eólica y en los circuitos de inversores fotovoltaicos. También se utilizan en el suministro de energía UPS, transductores, suministro de energía galvánica, suministro de conmutación, SGV (compensadores estáticos de VARs) y otros equipos electrónicos.
Características
Baja resistencia en serie equivalente: soporta una gran carga de corriente ondulatoria.
Baja inductancia intrínseca, poco incremento de temperatura.
Recubrimiento con resina epoxi sólida y seca.
Carcasa de plástico de ingeniería, fácil instalación.
Reemplaza al condensador electrolítico en la línea de condensadores de filtro DC por ser seguro y tener una larga vida útil.
Nota: Para otros voltajes, capacidades, tamaños y parámetros de funcionamiento, por favor, contáctenos.
Parámetros técnicos| Estándar de referencia | IEC61071-60068, GB17702.1 |
| Voltaje | 600VDC~2200VDC |
| Capacidad | 80~280uF 100Hz @ +25℃ |
| Tolerancia de capacidad | ±5 %(J) ±10 %(K) otras tolerancias opcionales @ 100Hz @+25℃ |
| Rango de temperaturas de funcionamiento | -40℃ ～+70℃ (temperatura ambiente no mayor a 60℃) |
| Temperatura de almacenamiento | -40℃ ～+85℃ |
| Factor de disipación (DF) | tgδ≤0.002 @ 100Hz @ +25℃ |
| Resistencia del aislamiento (IR) | (Res x C): ≥5000S T: +25 °C @ 1min & voltaje de testeo: 100 Vdc |
| Fuerza dieléctrica (Ut-t) | 1.5Un para 10S |
| Voltaje entre terminales y carcasa (Ut-c) | 3000VAC 2s @+25℃ 50/60Hz |
| Vida útil | 100,000 horas a Un y Th≤ 70°C |
| Material dieléctrico | Película de polipropileno metalizado |
| Tuerca de montaje de electrodos/Torsión | Tuerca de cobre (M6≤3N.m，M8≤6N.m/ IEC61881) |
| Carcasa | Plástico de ingeniería(con pie de montaje) |
| Material de relleno interno | Adhesivo de relleno aislante (UL94- V0) |
| Nota: si la altitud es de más de 2000m, los parámetros pueden variar en cuanto a enfriamiento por convección y efecto aislante externo. | |
| MKP-DP Un=800VDC Cn= 180~280μF | ||||||||||

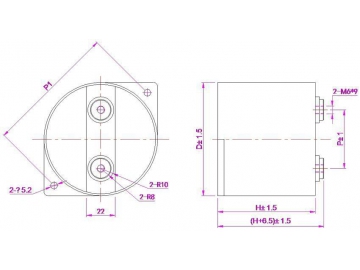

| Número de parte en catálogo | C | ESR | Rth | IRMS | IRMS | IRMS | DIMENSIONES(mm) | |||
| μF | mΩ | ℃/W | 40℃ | 50℃ | 60℃ | ALTO | ALTO | ANCHO | ANCHO 1 | |
| MKP-DP187J800VD87M6 | 180 | 2.9 | 6.5 | 46 | 39 | 25 | 87 | 55 | 45 | 101 |
| MKP-DP237J800VD87M6 | 230 | 2.7 | 5.6 | 53 | 45 | 29 | 87 | 65 | 45 | 101 |
| MKP-DP287J800VD87M6 | 280 | 2.6 | 5.4 | 61 | 51 | 33 | 87 | 75 | 45 | 101 |
| MKP-DP Un=1100VDC Cn= 110~190μF | ||||||||||
| Número de parte en catálogo | C | ESR | Rth | IRMS | IRMS | IRMS | DIMENSIONES(mm) | |||
| μF | mΩ | ℃/W | 40℃ | 50℃ | 60℃ | PROFUNDIDAD | ALTO | ANCHO | ANCHO 1 | |
| MKP-DP117J1100VD87M6 | 110 | 2.8 | 6.9 | 43 | 35 | 22 | 87 | 55 | 45 | 101 |
| MKP-DP157J1100VD87M6 | 150 | 2.5 | 6.7 | 51 | 42 | 26 | 87 | 65 | 45 | 101 |
| MKP-DP197J1100VD87M6 | 190 | 2.2 | 6.6 | 59 | 49 | 31 | 87 | 75 | 45 | 101 |
| MKP-DP Un=1300VDC Cn= 80~120μF | ||||||||||
| Número de parte en catálogo | C | ESR | Rth | IRMS | IRMS | IRMS | DIMENSIONES(mm) | |||
| μF | mΩ | ℃/W | 40℃ | 50℃ | 60℃ | PROFUNDIDAD | ALTO | ANCHO | ANCHO 1 | |
| MKP-DP806J1300VD87M6 | 80 | 3.1 | 7.2 | 36 | 31 | 21 | 87 | 55 | 45 | 101 |
| MKP-DP107J1300VD87M6 | 100 | 2.9 | 6.9 | 41 | 35 | 23 | 87 | 65 | 45 | 101 |
| MKP-DP127J1300VD87M6 | 120 | 2.8 | 6.8 | 45 | 37 | 25 | 87 | 75 | 45 | 101 |

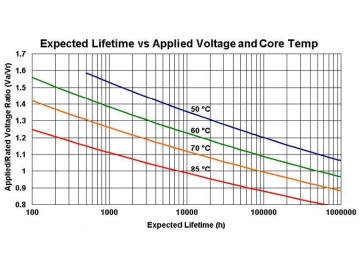

Características
(Vida útil, voltaje de funcionamiento, temperatura central)
Guías de selección
MKP-DP 107 J 800V D87M6
D87M6------------- diámetro del condensador: D=Ф87, tornillo M6- (estándar): tornillo M- macho -opcional
800V---------------- voltaje: Un=800VDC
J--------------------- tolerancia de capacidad: K(±10%), J(±5%)
107----------------- capacidad: Cn=100.0 uF
MKP-DP------------- condensador de filtro DC-LINK– carcasa de plástico-DP
Diseñamos condensadores con distintos parámetros para que se adapten a las necesidades del cliente. Si le interesa saber sobre más opciones de condensadores de filtro AC/DC-LINK, por favor, diríjase a las especificaciones del condensador de película metalizada.
