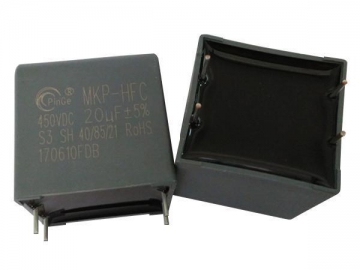

Capacitor de polipropileno metalizado con filtro DC-LINK MKP-HFC
El capacitor de polipropileno metalizado con filtro DC-LINK MKP-HFC está diseñado especialmente para utilizarse en PCB (circuitos impresos). Puede producir una alta corriente ondulatoria, tiene una gran capacidad y poca pérdida, gracias a su diseño con película de polipropileno. Esto hace que reemplace a los condensadores electrolíticos y que sea ideal para aplicaciones con altas corrientes ondulatorias.
Aplicación:
El capacitor de polipropileno metalizado con filtro DC-LINK MKP-HFC es ideal para inversores, inversores solares y filtros DC. Reemplaza al condensador electrolítico en la línea de condensadores de filtro DC.
Características
Estructura de polipropileno metalizado
Tipo seco, no electrolítico
Excelente propiedad eléctrica
Baja ESR, alta corriente ondulatoria
Carcasa de plástico (UL94 V-0), relleno con resina epoxi (UL94 V-0).
Estándar de referencia | IEC61071,GB/T17702,UL810B |
Capacidad | 4uF ~ 100uF |
Tolerancia de capacidad | ±5%,±10% |
Voltaje | 450,800,900,1100,1300 VDC |
Rango de temperaturas de funcionamiento | -40℃/85℃ |
Temperatura de almacenamiento | -40℃/105℃ |
Corriente | Hasta 20 ARMS |
Carcasa | Plástico UL94 V-0 estándar |
Material de relleno interno | Epoxi UL94 V-0 estándar |
Posición de montaje | PCB por agujero |
Tan δ | < 30x10-4 (1kHz,at 25℃) |
Voltaje entre terminales | UT-T: 1.5 x UN 10 segundos |
Voltaje de terminal a carcasa | UT-C: 2000 Vrms @50Hz 10 segundos |
Fiabilidad | 100 FIT |
Cap. (uF) | Ancho (mm) | Alto (mm) | T (mm) | P1 (mm) | P2 (mm) | Estilo de salida | Φd (mm) | IRMS (A) | ESR (mΩ) | dV/dt (V/us) |
450VDC 675Vsobretensión | ||||||||||
20 | 32 | 35 | 24 | 27.5 | -- | 2 | 1.0 | 7 | 5.1 | 30 |
20 | 32 | 35 | 24 | 27.5 | 10.2 | 4 | 1.0 | 7 | 5.1 | 30 |
27 | 42 | 37 | 28 | 37.5 | -- | 2 | 1.0 | 10 | 5.9 | 25 |
30 | 42 | 37 | 28 | 37.5 | -- | 2 | 1.0 | 11 | 5.3 | 25 |
30 | 42 | 37 | 28 | 37.5 | 10.2 | 4 | 1.2 | 11 | 5.3 | 25 |
35 | 42 | 42.5 | 28 | 37.5 | -- | 2 | 1.0 | 12 | 4.6 | 25 |
35 | 42 | 42.5 | 28 | 37.5 | 10.2 | 4 | 1.2 | 12 | 4.6 | 25 |
40 | 42 | 42.5 | 28 | 37.5 | -- | 2 | 1.0 | 14 | 4.0 | 25 |
40 | 42 | 42.5 | 28 | 37.5 | 10.2 | 4 | 1.2 | 14 | 4.0 | 25 |
45 | 42 | 45 | 30 | 37.5 | -- | 2 | 1.0 | 15 | 3.6 | 25 |
45 | 42 | 45 | 30 | 37.5 | 10.2 | 4 | 1.2 | 15 | 3.6 | 25 |
50 | 42 | 45 | 30 | 37.5 | -- | 2 | 1.0 | 16 | 3.2 | 25 |
50 | 42 | 45 | 30 | 37.5 | 10.2 | 4 | 1.2 | 16 | 3.2 | 25 |
55 | 57.5 | 45 | 30 | 52.5 | -- | 2 | 1.2 | 13 | 6.0 | 18 |
60 | 57.5 | 45 | 30 | 52.5 | -- | 2 | 1.2 | 14 | 5.5 | 18 |
70 | 57.5 | 45 | 30 | 52.5 | -- | 2 | 1.2 | 15 | 4.8 | 18 |
75 | 57.5 | 50 | 35 | 52.5 | -- | 2 | 1.2 | 16 | 4.5 | 18 |
80 | 57.5 | 50 | 35 | 52.5 | -- | 2 | 1.2 | 17 | 4.1 | 18 |
80 | 57.5 | 50 | 35 | 52.5 | 20.3 | 4 | 1.2 | 17 | 4.1 | 18 |
100 | 57.5 | 50 | 35 | 52.5 | -- | 2 | 1.2 | 20 | 3.5 | 18 |
100 | 57.5 | 50 | 35 | 52.5 | 20.3 | 4 | 1.2 | 20 | 3.5 | 18 |
800VDC 1200 Vsobretensión | ||||||||||
10 | 32 | 35 | 24 | 27.5 | -- | 2 | 1.0 | 9 | 11.0 | 60 |
20 | 42 | 37 | 28 | 37.5 | -- | 2 | 1.0 | 10 | 6.1 | 35 |
22 | 42 | 42.5 | 28 | 37.5 | -- | 2 | 1.0 | 11 | 5.5 | 35 |
22 | 42 | 42.5 | 28 | 37.5 | 10.2 | 4 | 1.2 | 11 | 5.5 | 35 |
25 | 42 | 45 | 30 | 37.5 | -- | 2 | 1.0 | 13 | 4.8 | 35 |
25 | 42 | 45 | 30 | 37.5 | 10.2 | 4 | 1.2 | 13 | 4.8 | 35 |
27 | 42 | 45 | 30 | 37.5 | -- | 2 | 1.0 | 13 | 4.5 | 35 |
27 | 42 | 45 | 30 | 37.5 | 10.2 | 4 | 1.2 | 13 | 4.5 | 35 |
30 | 57.5 | 45 | 30 | 52.5 | -- | 2 | 1.2 | 11 | 8.2 | 22 |
35 | 57.5 | 45 | 30 | 52.5 | -- | 2 | 1.2 | 12 | 7.0 | 22 |
40 | 57.5 | 50 | 35 | 52.5 | -- | 2 | 1.2 | 13 | 6.2 | 22 |
45 | 57.5 | 50 | 35 | 52.5 | -- | 2 | 1.2 | 15 | 5.5 | 22 |
45 | 57.5 | 50 | 35 | 52.5 | 20.3 | 4 | 1.2 | 15 | 5.5 | 22 |
50 | 57.5 | 50 | 35 | 52.5 | -- | 2 | 1.2 | 16 | 5.0 | 22 |
50 | 57.5 | 50 | 35 | 52.5 | 20.3 | 4 | 1.2 | 16 | 5.0 | 22 |
55 | 57.5 | 50 | 35 | 52.5 | -- | 2 | 1.2 | 17 | 4.5 | 22 |
55 | 57.5 | 50 | 35 | 52.5 | 20.3 | 4 | 1.2 | 17 | 4.5 | 22 |
900VDC 1350 Vsobretensión | ||||||||||
10 | 42 | 37 | 28 | 37.5 | -- | 2 | 1.0 | 7 | 9.5 | 38 |
12 | 42 | 37 | 28 | 37.5 | -- | 2 | 1.0 | 8 | 8.8 | 38 |
15 | 42 | 42.5 | 28 | 37.5 | -- | 2 | 1.0 | 10 | 7.2 | 38 |
15 | 42 | 42.5 | 28 | 37.5 | 10.2 | 4 | 1.2 | 10 | 7.2 | 38 |
16 | 42 | 42.5 | 28 | 37.5 | -- | 2 | 1.0 | 10 | 6.8 | 38 |
16 | 42 | 42.5 | 28 | 37.5 | 10.2 | 4 | 1.2 | 10 | 6.8 | 38 |
20 | 42 | 45 | 30 | 37.5 | -- | 2 | 1.0 | 12 | 5.5 | 38 |
20 | 42 | 45 | 30 | 37.5 | 10.2 | 4 | 1.2 | 12 | 5.5 | 38 |
25 | 57.5 | 45 | 30 | 52.5 | -- | 2 | 1.2 | 10 | 8.8 | 25 |
30 | 57.5 | 45 | 30 | 52.5 | -- | 2 | 1.2 | 12 | 7.5 | 25 |
40 | 57.5 | 50 | 35 | 52.5 | -- | 2 | 1.2 | 15 | 5.5 | 25 |
40 | 57.5 | 50 | 35 | 52.5 | 20.3 | 4 | 1.2 | 15 | 5.5 | 25 |
1100VDC 1650 Vsobretensión | ||||||||||
10 | 42 | 37 | 28 | 37.5 | -- | 2 | 1.0 | 8 | 8.5 | 60 |
10 | 42 | 37 | 28 | 37.5 | -- | 4 | 1.2 | 8 | 8.5 | 60 |
12 | 42 | 42.5 | 28 | 37.5 | -- | 2 | 1.0 | 10 | 7.2 | 60 |
12 | 42 | 42.5 | 28 | 37.5 | 10.2 | 4 | 1.2 | 10 | 7.2 | 60 |
14 | 42 | 42.5 | 28 | 37.5 | -- | 2 | 1.0 | 11 | 6.2 | 60 |
14 | 42 | 42.5 | 28 | 37.5 | 10.2 | 4 | 1.2 | 11 | 6.2 | 60 |
16 | 42 | 45 | 30 | 37.5 | -- | 2 | 1.0 | 12 | 5.4 | 60 |
16 | 42 | 45 | 30 | 37.5 | 10.2 | 4 | 1.2 | 12 | 5.4 | 60 |
20 | 57.5 | 45 | 30 | 52.5 | -- | 2 | 1.2 | 10 | 9.1 | 38 |
22 | 57.5 | 45 | 30 | 52.5 | -- | 2 | 1.2 | 11 | 8.3 | 38 |
25 | 57.5 | 50 | 35 | 52.5 | -- | 2 | 1.2 | 12 | 7.2 | 38 |
30 | 57.5 | 50 | 35 | 52.5 | -- | 2 | 1.2 | 14 | 6.1 | 38 |
30 | 57.5 | 50 | 35 | 52.5 | 20.3 | 4 | 1.2 | 14 | 6.1 | 38 |
1300VDC 1950 Vsobretensión | ||||||||||
4 | 32 | 35 | 24 | 27.5 | -- | 2 | 1.0 | 4.2 | 15.0 | 85 |
7 | 42 | 37 | 28 | 37.5 | -- | 2 | 1.0 | 8 | 10.2 | 75 |
7 | 42 | 37 | 28 | 37.5 | 10.2 | 4 | 1.2 | 8 | 10.2 | 75 |
8 | 42 | 37 | 28 | 37.5 | -- | 2 | 1.0 | 8 | 9.0 | 75 |
8 | 42 | 37 | 28 | 37.5 | 10.2 | 4 | 1.2 | 8 | 9.0 | 75 |
11 | 42 | 45 | 30 | 37.5 | -- | 2 | 1.0 | 11 | 6.5 | 75 |
11 | 42 | 45 | 30 | 37.5 | 10.2 | 4 | 1.2 | 11 | 6.5 | 75 |
12 | 57.5 | 45 | 30 | 52.5 | -- | 2 | 1.2 | 8 | 12.6 | 45 |
15 | 57.5 | 45 | 30 | 52.5 | -- | 2 | 1.2 | 10 | 10.2 | 45 |
20 | 57.5 | 50 | 35 | 52.5 | -- | 2 | 1.2 | 12 | 7.7 | 45 |
20 | 57.5 | 50 | 35 | 52.5 | 20.3 | 4 | 1.2 | 12 | 7.7 | 45 |
22 | 57.5 | 50 | 35 | 52.5 | -- | 2 | 1.2 | 13 | 7.0 | 45 |
22 | 57.5 | 50 | 35 | 52.5 | 20.3 | 4 | 1.2 | 13 | 7.0 | 45 |
Nota: Para otros voltajes, capacidades, tamaños y parámetros de funcionamiento, por favor, contáctenos.
