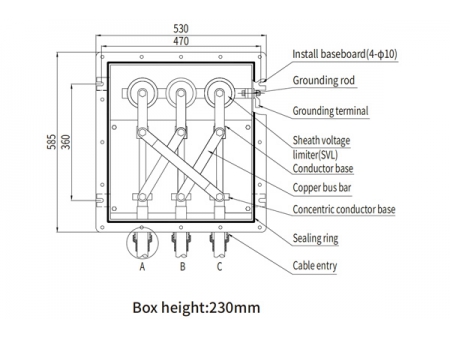

Caja de conexión de unión cruzada
Solicite un presupuesto
- Modelo: WJC
Características
- Esta caja de conexión se utiliza para la unión cruzada de la cubierta metálica del cable unipolar, limitando la sobretensión en ambos lados del segmento de aislamiento de la cubierta metálica y la junta de aislamiento, controlando el voltaje inducido de la cubierta metálica y bajando (o eliminando) la corriente de Foucault en la capa de la vaina. Esto puede evitar la ruptura de la cubierta exterior del cable y garantizar el funcionamiento seguro del cable;
- La funda está hecha de acero inoxidable 304, cuyo interior se puede rellenar con resina;
- Pequeño volumen, ligero, fácil de instalar y el protector de la funda se puede reemplazar.
Descargar
Rendimiento eléctrico
Item de prueba | Requerimientos técnicos |
Prueba de resistencia al voltaje de CC | Ni la avería ni el flashover se producirán a 20kV durante 1 minuto |
Prueba de voltaje de impulso | Ni la avería ni el flashover se producirán a 10 impulsos positivos y 10 negativos de 40 kV (valor máximo) |
Prueba de resistencia de aislamiento entre la barra de cobre y la carcasa | No menos de 20MΩ |
Prueba de resistencia de contacto de barra de cobre | No más de 20μΩ |
Rendimiento eléctrico principal de SVL (limitador de voltaje de funda)
Item de prueba | BHQ-7/600 | BHQ-10/600 |
Voltaje de referencia DC 1mA | 40kV | 5.8kV |
Capacidad de onda rectangular | 600A | 600A |
Relación de voltaje residual | K≤2 | K≤2 |
Capacidad de corriente | 100kA | 100kA |
Voltaje nominal | 2.8kV | 4kV |
Voltaje residual de descarga nominal | ≤7kV | ≤10kV |
Información de pedido: (Para todos los accesorios de cable de alto voltaje)
- La configuración del cable y el área de la sección transversal del cable de tierra se proporcionarán al realizar el pedido.
- Bienvenido a contactar con nuestro gerente de ventas para cualquier requisito especial antes de realizar su pedido.
