Caja de conexiones de puesta a tierra directa y caja de conexiones de puesta a tierra SVL
Solicite un presupuesto
Modelo/Características

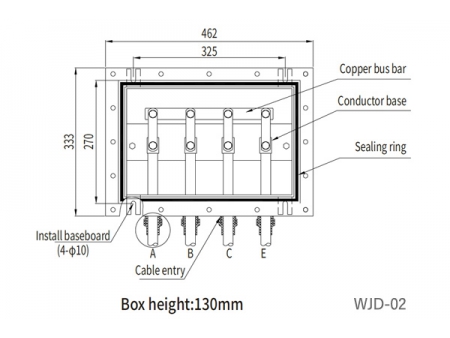

- Caja de conexiones de puesta a tierra directa: WJD

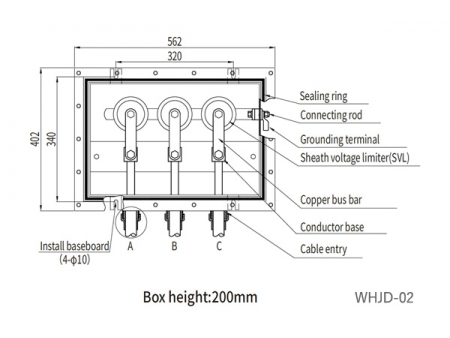

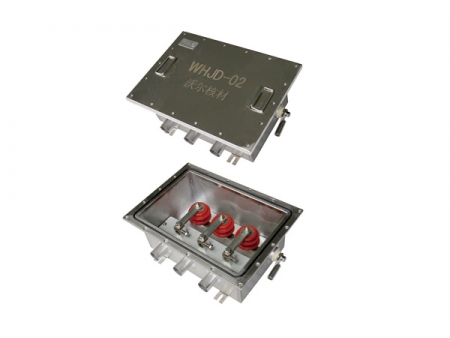

- Caja de conexiones de puesta a tierra SVL: WHJD
- Este tipo de cajas de conexiones son adecuadas para la conexión a tierra directa o la protección a tierra de la cubierta metálica de los cables de alimentación de alta tensión. Utiliza acero inoxidable como carcasa protectora, y también se puede rellenar con resina en el interior. Es pequeño en tamaño, ligero en peso, y fácil y rápido de instalar.
Descargar
Rendimiento eléctrico
Item de prueba | Requerimientos técnicos |
Prueba de resistencia al voltaje de CC | Ni la avería ni el flashover se producirán a 20kV durante 1 minuto |
Prueba de voltaje de impulso | Ni la avería ni el flashover se producirán a 10 impulsos positivos y 10 negativos de 40 kV (valor máximo) |
Prueba de resistencia de aislamiento entre la barra de cobre y la carcasa | No menos de 20MΩ |
Prueba de resistencia de contacto de barra de cobre | No más de 20MΩ |
Rendimiento eléctrico principal de SVL (limitador de voltaje de vaina)
Item de prueba | BHQ-7/600 | BHQ-10/600 |
Voltaje de referencia DC 1mA | 40kV | 5.8kV |
Capacidad de onda rectangular | 600A | 600A |
Relación de voltaje residual | K≤2 | K≤2 |
Capacidad de corriente | 100kA | 100kA |
Voltaje nominal | 2.8kV | 4kV |
Voltaje residual de descarga nominal | ≤7kV | ≤10kV |
Información de pedido: (Para todos los accesorios de cable de alto voltaje)
- La configuración del cable y el área de la sección transversal del cable de tierra se proporcionarán al realizar el pedido.
- Bienvenido a contactar con nuestro gerente de ventas para cualquier requisito especial antes de realizar su pedido.
