Condensador de polipropileno metalizado MKP-GP Fabricante

Condensador de polipropileno metalizado MKP-GP

Solicite un presupuesto

Nosotros: http://filmcapacitor-ar.com/5-2-2-gp-film-capacitor.html

Condensador con carcasa de plástico
Condensador de polipropileno metalizado para circuito resonante de alta frecuencia

Aplicación
El condensador de polipropileno metalizado MKP-GP se utiliza para reducir el aumento de voltaje en tiristores GTO y IGBT.
El condensador de polipropileno metalizado MKP-GP es apto para circuitos paralelos o en serie de media o alta frecuencia y circuitos resonantes de máquinas de soldar eléctricas y equipos de calentamiento por inducción, entre otros.

Características
Descarga de doble cara para una mayor resistencia a altas temperaturas y para evitar una sobrecorriente.
Baja inductancia intrínseca, poco incremento de temperatura.
Tipo seco, recubrimiento con resina epoxi sólida
Empaquetado con cinta de aislamiento electrónico (soporte de montaje opcional fácil de operar),
Baja resistencia en serie equivalente (ERS)

Nota: Para otros voltajes, capacidades, tamaños y parámetros de funcionamiento, por favor, contáctenos.

Parámetros técnicos

Estándar de referencia	IEC61071-60068, GB17702.1
Voltaje	630VDC~5000VDC
Capacidad	0.1uF~15uF 1KHz @ +25℃
Tolerancia de capacidad	±5 %(J) ±10 %(K) Tolerancias opcionales: @ 100Hz @+25℃
Rango de temperaturas de funcionamiento	-40℃ ～+85℃
Temperatura de almacenamiento	-40℃ ～+85℃
Factor de disipación (DF)	tgδ≤0.0006 @ 1KHz @ +25℃
Resistencia del aislamiento (IR)	(Ris x C): ≥5000S T: +25 °C @ 1min & voltaje de testeo: 100 Vdc
Fuerza dieléctrica (Ut-t)	1.5Un para 10S
Voltaje entre terminales y carcasa (Ut-c )	3000VAC 2s @+25℃ 50/60Hz
Vida útil	100,000 horas a Un y Th≤ 70°C
Material dieléctrico	Estructura metalizada con evaporación de doble cara
Estructura de salida de electrodos	Tuerca o tornillo de cobre (M6/M8/M10)
Carcasa	Plástico de ingeniería (UL94- V0)
Material de relleno interno	Adhesivo de relleno aislante (UL94- V0)
Nota: si la altitud es de más de 2000m, los parámetros pueden variar en cuanto a enfriamiento por convección y efecto aislante externo.

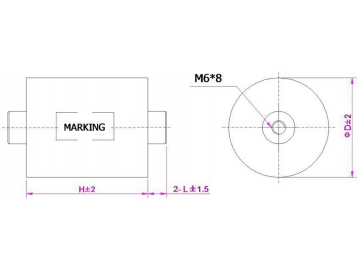

Diseño

Parámetros

MKP-GP Un=630VDC Urms=275VAC Upico =850VDC Cn= 2.0 ~15.0 μF
Número de parte en catálogo	C	Un	URMS	dv/dt	Ipico	ESR max @ 100 kHz	IRMS 100 kHz @ 70°C	DIMENSIONES (mm)
Número de parte en catálogo	μF	Vdc	Vac	V/μs	A	mΩ	A	D	L	TORNILLO
MKP-GP205K630VL50M6	2.0	630	275	450	900	6.0	15.9	45	50	M6*8
MKP-GP255K630VL50M6	2.5	630	275	450	1125	5.0	17.6	45	50	M6*8
MKP-GP335K630VL50M6	3.3	630	275	450	1485	4.0	20.0	50	50	M6*8
MKP-GP405K630VL50M6	4.0	630	275	450	1800	4.0	21.9	55	50	M6*8
MKP-GP405K630VL55M6	4.0	630	275	350	1400	4.0	21.5	50	55	M6*8
MKP-GP475K630VL55M6	4.7	630	275	350	1645	3.5	23.2	55	55	M6*8
MKP-GP565K630VL55M6	5.6	630	275	350	1960	3.0	25.2	55	55	M6*8
MKP-GP565K630VL62M6	5.6	630	275	250	1400	3.0	24.4	50	62	M6*8
MKP-GP685K630VL62M8	6.8	630	275	250	1700	2.5	26.4	55	62	M8*10
MKP-GP805K630VL62M8	8.0	630	275	250	2000	2.5	29.0	60	62	M8*10
MKP-GP805K630VL70M8	8.0	630	275	200	1600	2.5	28.5	55	70	M8*10
MKP-GP106K630VL70M8	10.0	630	275	200	2000	2.0	31.7	60	70	M8*10
MKP-GP126K630VL70M8	12.0	630	275	200	2400	2.0	34.6	65	70	M8*10
MKP-GP156K630VL70M8	15.0	630	275	200	3000	1.5	38.5	76	70	M8*10

MKP-GP Un=1000VDC Urms=500VAC Upico =1400VDC Cn= 1.0 ~ 8.0 μF
Número de parte en catálogo	C	Un	URMS	dv/dt	Ipico	ESR max @ 100 kHz	IRMS 100 kHz @ 70°C	DIMENSIONES (mm)
Número de parte en catálogo	μF	Vdc	Vac	V/μs	A	mΩ	A	D	L	TORNILLO
MKP-GP105K1000VL50M6	1.0	1000	500	700	700	6.0	16.6	45	50	M6*8
MKP-GP125K1000VL50M6	1.2	1000	500	700	840	5.0	18.1	45	50	M6*8
MKP-GP155K1000VL50M6	1.5	1000	500	700	1050	4.0	20.1	45	50	M6*8
MKP-GP205K1000VL50M6	2.0	1000	500	700	1400	4.0	23.0	50	50	M6*8
MKP-GP205K1000VL55M6	2.0	1000	500	550	1100	4.0	22.5	50	55	M6*8
MKP-GP255K1000VL55M8	2.5	1000	500	550	1375	3.5	25.0	50	55	M8*10
MKP-GP335K1000VL55M8	3.3	1000	500	550	1815	3.0	28.5	55	55	M8*10
MKP-GP335K1000VL62M8	3.3	1000	500	430	1419	3.0	27.7	50	62	M8*10
MKP-GP405K1000VL62M8	4.0	1000	500	430	1720	2.5	30.3	55	62	M8*10
MKP-GP475K1000VL62M8	4.7	1000	500	430	2021	2.5	32.7	60	62	M8*10
MKP-GP475K1000VL70M8	4.7	1000	500	350	1645	2.5	32.2	55	70	M8*10
MKP-GP565K1000VL70M8	5.6	1000	500	350	1960	2.0	35.0	60	70	M8*10
MKP-GP685K1000VL70M8	6.8	1000	500	350	2380	2.0	38.4	65	70	M8*10
MKP-GP805K1000VL70M8	8.0	1000	500	350	2800	1.5	41.6	76	70	M8*10

MKP-GP Un=1200VDC Urms=550VAC Upico =1600VDC Cn= 1.0 ~ 6.8 μF
Número de parte en catálogo	C	Un	URMS	dv/dt	Ipico	ESR max @ 100 kHz	IRMS 100 kHz @ 70°C	DIMENSIONES (mm)
Número de parte en catálogo	μF	Vdc	Vac	V/μs	A	mΩ	A	D	L	TORNILLO
MKP-GP105K1200VL50M6	1.0	1200	550	850	850	5.0	19.5	45	50	M6*8
MKP-GP125K1200VL50M6	1.2	1200	550	850	1020	4.5	22.2	45	50	M6*8
MKP-GP155K1200VL50M6	1.5	1200	550	850	1275	4.0	23.5	50	50	M6*8
MKP-GP205K1200VL50M6	2.0	1200	550	850	1700	3.5	27.0	55	50	M6*8
MKP-GP205K1200VL55M6	2.0	1200	550	700	1400	3.5	26.4	50	55	M6*8
MKP-GP255K1200VL55M6	2.5	1200	550	700	1750	3.5	29.4	55	55	M6*8
MKP-GP335K1200VL55M8	3.3	1200	550	700	2310	3.0	33.6	65	55	M8*10
MKP-GP335K1200VL62M8	3.3	1200	550	500	1650	3.0	32.5	60	62	M8*10
MKP-GP405K1200VL62M8	4.0	1200	550	500	2000	2.5	35.7	60	62	M8*10
MKP-GP475K1200VL62M8	4.7	1200	550	500	2350	2.5	38.6	65	62	M8*10
MKP-GP405K1200VL70M8	4.0	1200	550	400	1600	2.0	35.0	55	70	M8*10
MKP-GP475K1200VL70M8	4.7	1200	550	400	1880	2.0	37.8	60	70	M8*10
MKP-GP565K1200VL70M8	5.6	1200	550	400	2240	1.5	41.2	65	70	M8*10
MKP-GP685K1200VL70M8	6.8	1200	550	400	2720	1.5	45.2	76	70	M8*10

MKP-GP Un=1600VDC Urms=630VAC Upico =2000VDC Cn= 0.47 ~ 4.7 μF
Número de parte en catálogo	C	Un	URMS	dv/dt	Ipico	ESR max @ 100 kHz	IRMS 100 kHz @ 70°C	DIMENSIONES (mm)
Número de parte en catálogo	μF	Vdc	Vac	V/μs	A	mΩ	A	D	L	TORNILLO
MKP-GP474K1600VL50M6	0.47	1600	630	1250	588	5.0	16.6	45	50	M6*8
MKP-GP105K1600VL50M6	1.0	1600	630	1250	1250	4.0	23.5	50	50	M6*8
MKP-GP125K1600VL50M6	1.2	1600	630	1250	1500	3.5	25.6	55	50	M6*8
MKP-GP155K1600VL55M6	1.5	1600	630	950	1425	3.0	27.8	55	55	M6*8
MKP-GP205K1600VL55M8	2.0	1600	630	950	1900	3.0	32.0	60	55	M8*10
MKP-GP225K1600VL55M8	2.2	1600	630	950	2090	2.5	33.5	65	55	M8*10
MKP-GP225K1600VL62M8	2.2	1600	630	750	1650	2.5	32.5	60	62	M8*10
MKP-GP255K1600VL62M8	2.5	1600	630	750	1875	2.0	34.5	60	62	M8*10
MKP-GP305K1600VL62M8	3.0	1600	630	750	2250	2.0	37.7	65	62	M8*10
MKP-GP335K1600VL70M8	3.3	1600	630	600	1980	2.0	38.7	60	70	M8*10
MKP-GP405K1600VL70M8	4.0	1600	630	600	2400	1.5	42.5	76	70	M8*10
MKP-GP475K1600VL70M8	4.7	1600	630	600	2820	1.5	46.0	76	70	M8*10

MKP-GP Un=2000VDC Urms=700VAC Upico =2500VDC Cn= 0.47 ~3.3 μF
Número de parte en catálogo	C	Un	URMS	dv/dt	Ipico	ESR max @ 100 kHz	IRMS 100 kHz @ 70°C	DIMENSIONES (mm)
Número de parte en catálogo	μF	Vdc	Vac	V/μs	A	mΩ	A	D	L	TORNILLO
MKP-GP474K2000VL50M6	0.47	2000	700	1650	776	5.0	19.3	45	50	M6*8
MKP-GP105K2000VL50M6	1.0	2000	700	1650	1650	4.0	27.6	60	50	M6*8
MKP-GP125K2000VL50M6	1.2	2000	700	1650	1980	3.5	30.1	65	50	M6*8
MKP-GP105K2000VL55M6	1.0	2000	700	1300	1300	4.0	27.0	55	55	M6*8
MKP-GP125K2000VL55M6	1.2	2000	700	1300	1560	3.5	29.4	60	55	M6*8
MKP-GP155K2000VL55M8	1.5	2000	700	1300	1950	3.5	32.8	65	55	M8*10
MKP-GP125K2000VL62M8	1.2	2000	700	1000	1200	3.5	28.5	50	62	M6*8
MKP-GP155K2000VL62M8	1.5	2000	700	1000	1500	3.0	31.7	60	62	M8*10
MKP-GP205K2000VL62M8	2.0	2000	700	1000	2000	2.0	36.4	65	62	M8*10
MKP-GP205K2000VL70M8	2.0	2000	700	800	1600	2.0	35.8	60	70	M8*10
MKP-GP255K2000VL70M8	2.5	2000	700	800	2000	1.8	39.8	65	70	M8*10
MKP-GP335K2000VL70M8	3.3	2000	700	800	2640	1.5	45.5	76	70	M8*10

MKP-GP Un=2500VDC Urms=750VAC Upico =3000VDC Cn= 0.22 ~2.2 μF
Número de parte en catálogo	C	Un	URMS	dv/dt	Ipico	ESR max @ 100 kHz	IRMS 100 kHz @ 70°C	DIMENSIONES (mm)
Número de parte en catálogo	μF	Vdc	Vac	V/μs	A	mΩ	A	D	L	TORNILLO
MKP-GP224K2500VL50M6	0.22	2500	750	2500	550	6.0	16.7	45	50	M6*8
MKP-GP334K2500VL50M6	0.33	2500	750	2500	825	5.0	20.1	45	50	M6*8
MKP-GP474K2500VL50M6	0.47	2500	750	2500	1175	4.0	23.7	50	50	M6*8
MKP-GP474K2500VL55M6	0.47	2500	750	1900	893	4.0	23.2	50	55	M6*8
MKP-GP684K2500VL55M6	0.68	2500	750	1900	1292	3.5	27.7	55	55	M6*8
MKP-GP105K2500VL55M8	1.0	2500	750	1900	1900	3.5	33.3	65	55	M8*10
MKP-GP105K2500VL62M8	1.0	2500	750	1500	1500	3.5	32.2	55	62	M8*10
MKP-GP125K2500VL62M8	1.2	2500	750	1500	1800	3.0	35.2	60	62	M8*10
MKP-GP125K2500VL70M8	1.2	2500	750	1200	1440	3.0	34.5	55	70	M8*10
MKP-GP155K2500VL70M8	1.5	2500	750	1200	1800	2.0	38.5	60	70	M8*10
MKP-GP205K2500VL70M8	2.0	2500	750	1200	2400	1.8	44.2	76	70	M8*10
MKP-GP225K2500VL70M8	2.2	2500	750	1200	2640	1.5	46.3	76	70	M8*10

MKP-GP Un=3000VDC Urms=1000VAC Upico =3600VDC Cn= 0.22 ~2.0 MFD
Número de parte en catálogo	C	Un	URMS	dv/dt	Ipico	ESR max @ 100 kHz	IRMS 100 kHz @ 70°C	DIMENSIONES (mm)
Número de parte en catálogo	μF	Vdc	Vac	V/μs	A	mΩ	A	D	L	TORNILLO
MKP-GP224K3000VL85M6	0.22	3000	1000	1875	401	6.0	19.6	45	85	M6*8
MKP-DP334K3000VL85M6	0.33	3000	1000	1875	602	5.0	23.2	45	85	M6*8
MKP-GP504K3000VL85M6	0.50	3000	1000	1875	912	4.0	28.2	50	85	M6*8
MKP-GP504K3000VL95M6	0.50	3000	1000	1425	712	4.0	27.4	50	95	M6*8
MKP-GP684K3000VL95M8	0.68	3000	1000	1425	969	3.5	31.6	55	95	M8*10
MKP-GP105K3000VL95M8	1.0	3000	1000	1425	1425	3.0	38.4	60	95	M8*10
MKP-GP105K3000VL110M8	1.0	3000	1000	1125	1125	3.0	37.2	55	110	M8*10
MKP-GP125K3000VL110M8	1.2	3000	1000	1125	1350	2.0	40.7	60	110	M8*10
MKP-GP155K3000VL110M8	1.5	3000	1000	1125	1688	2.0	45.2	65	110	M8*10
MKP-GP205K3000VL110M8	2.0	3000	1000	1125	2250	2.0	52.1	76	110	M8*10

MKP-GP Un=4000VDC Urms=1250VAC Upico =4500VDC Cn= 0.47 ~6.0 MFD
Número de parte en catálogo	C	Un	URMS	dv/dt	Ipico	ESR max @ 100 kHz	IRMS 100 kHz @ 70°C	DIMENSIONES (mm)
Número de parte en catálogo	μF	Vdc	Vac	V/μs	A	mΩ	A	D	H	TORNILLO
MKP-GP224K4000VL85M6	0.22	4000	1250	2400	528	6.0	22.8	45	85	M6*8
MKP-GP334K4000VL85M6	0.33	4000	1250	2400	792	5.0	27.0	50	85	M6*8
MKP-GP504K4000VL85M8	0.50	4000	1250	2400	1200	4.0	33.2	60	85	M8*10
MKP-GP504K4000VL95M8	0.50	4000	1250	1950	975	4.0	32.4	55	95	M8*10
MKP-GP684K4000VL95M8	0.68	4000	1250	1950	1326	3.5	37.5	60	95	M8*10
MKP-GP684K4000VL110M8	0.68	4000	1250	1500	1020	3.0	36.4	55	110	M8*10
MKP-GP105K4000VL110M8	1.0	4000	1250	1500	1500	3.0	43.7	65	110	M8*10
MKP-GP125K4000VL110M8	1.2	4000	1250	1500	1800	2.0	47.8	76	110	M8*10

MKP-GP Un=5000VDC Urms=1500VAC Upico =6000VDC Cn= 0.10 ~0.75 MFD
Número de parte en catálogo	C	Un	URMS	dv/dt	Ipico	ESR max @ 100 kHz	IRMS 100 kHz @ 70°C	DIMENSIONES (mm)
Número de parte en catálogo	μF	Vdc	Vac	V/μs	A	mΩ	A	D	H	TORNILLO
MKP-GP104K5000VL85M6	0.10	5000	1500	3750	375	6.0	19.7	45	85	M6*8
MKP-GP154K5000VL85M6	0.15	5000	1500	3750	563	5.0	23.7	45	85	M6*8
MKP-GP224K5000VL85M6	0.22	5000	1500	3750	825	4.5	27.6	50	85	M6*8
MKP-GP274K5000VL85M8	0.27	5000	1500	3750	1012	4.5	30.4	55	85	M8*10
MKP-GP334K5000VL85M8	0.33	5000	1500	3750	1238	4.0	33.3	60	85	M8*10
MKP-GP334K5000VL95M8	0.33	5000	1500	2850	940	4.0	32.8	55	95	M8*10
MKP-GP474K5000VL95M8	0.47	5000	1500	2850	1340	3.5	40.0	65	95	M8*10
MKP-GP684K5000VL95M8	0.68	5000	1500	2850	1938	2.0	46.5	76	95	M8*10
MKP-GP334K5000VL110M8	0.33	5000	1500	2250	742	3.5	32.0	50	110	M8*10
MKP-GP474K5000VL110M8	0.47	5000	1500	2250	1058	3.5	38.3	60	110	M8*10
MKP-GP684K5000VL110M8	0.68	5000	1500	2250	1530	2.5	44.4	65	110	M8*10
MKP-GP754K5000VL110M8	0.75	5000	1500	2250	1688	2.0	47.2	76	110	M8*10

Guías de selección
MKP-GP 105 K 1200V L50 M6
---------- ---- --- ------ ----- -----
M6 ------------- salida: tuerca M6
L50 ------------largo del condensador: L=50mm
1200V --------- voltaje: Un=1200VDC
K ----------------tolerancia de capacidad: J(±5%)，K(±10%)
105--------------- capacidad: Cn=1.0 uF
MKP-GP---------- Condensador de polipropileno metalizado para circuito resonante de alta frecuencia (tipo GP)

Diseñamos condensadores con distintos parámetros para que se adapten a las necesidades del cliente. Si le interesa saber sobre más opciones de condensadores con filtro AC/DC-LINK, por favor, diríjase a las especificaciones del condensador de película metalizada.
