Condensador de polipropileno metalizado con filtro CA MKP-DA
Condensador con carcasa de aluminio
Condensador de polipropileno metalizado con filtro CA
Aplicación
El condensador de polipropileno metalizado con filtro CA MKP-DA es apto para grandes filtros CA, UPS (sistemas de alimentación ininterrumpida), variadores de frecuencia, suministro de energía galvánica, inversores, y grandes fuentes conmutadas. También se utiliza como condensador de almacenamiento en máquinas de soldar electrónicas y otros equipos.
Características
Soporta grandes corrientes ondulatorias
Baja inductancia intrínseca, poco incremento de temperatura
Estructura a prueba de explosiones (P2)
Carcasa de aluminio (tornillo M8/M10/M12 disponible)
Bajo factor de disipación (DF), alta densidad
Salida: tuerca/tornillo
Nota: Para otros voltajes, capacidades, tamaños y parámetros de funcionamiento, por favor, contáctenos.
Parámetros técnicos| Estándar de referencia | IEC61071-60068, GB17702.1，UL810 |
| Voltaje | 300VAC~690VAC |
| Capacidad | 10uF~300uF 100Hz @ +25℃ |
| Tolerancia de capacidad | ±5 %(J) ±10 %(K) Tolerancias opcionales: @ 100Hz @+25℃ |
| Rango de temperaturas de funcionamiento | -40℃ ～+70℃ (temperatura ambiente no mayor a 60℃) |
| Temperatura de almacenamiento | -40℃ ～+85℃ |
| Factor de disipación (DF) | tgδ≤0.0020 @ 100Hz @ +25℃ |
| Estructura a prueba de explosiones | P2 (a prueba de explosiones por presión, circuito abierto ante falla) |
| Resistencia del aislamiento (IR) | (Ris x C): ≥5000S T: +25 °C @ 1min & voltaje de testeo: 100 Vdc |
| Fuerza dieléctrica (Ut-t) | 1.5Un para 10S |
| Voltaje entre terminales y carcasa (Ut-c ) | 3000VAC 2s @+25℃ 50/60Hz |
| Vida útil | 100,000 horas a Un y Th≤ 70°C |
| Material dieléctrico | Polipropileno metalizado |
| Estructura de salida de electrodos | M6/M8 (tuerca/tornillo, o 250#) |
| Carcasa | Aluminio (tornillo de montaje:M8/M10/M12) |
| Material de relleno interno | Aceite de relleno ecológico (UL94- V0) |
| Nota: si la altitud es de más de 2000m, los parámetros pueden variar en cuanto a enfriamiento por convección y efecto aislante externo. | |
| MKP-DA Urms=300VAC Cn= 100~300μF | ||||||||

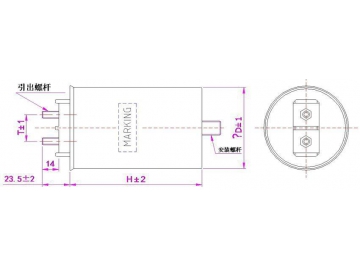

| Número de parte en catálogo | C | Ipico | IRMS 40℃ | Rth | ESR | DIMENSIONES (mm) | ||
| μF | A | A | ℃/W | mΩ | ФD | H | T | |
| MKP-DA107J300VD70N6M | 100 | 520 | 32 | 8.4 | 3.2 | 70 | 120 | 25 |
| MKP-DA207J300VD76N6M | 200 | 950 | 46 | 8.6 | 2.7 | 76 | 170 | 25 |
| MKP-DA257J300VD86N6M | 250 | 1188 | 53 | 9.2 | 2.3 | 86 | 170 | 25 |
| MKP-DA307J30VD86N6M | 300 | 1350 | 55 | 9.8 | 2.1 | 86 | 200 | 25 |
| MKP-DA Urms=400VAC Cn= 80~200μF | ||||||||
| Número de parte en catálogo | C | Ipico | IRMS 40℃ | Rth | ESR | DIMENSIONES (mm) | ||
| μF | A | A | ℃/W | mΩ | ФD | H | T | |
| MKP-DA806J400VD70N6M | 80 | 500 | 28 | 9.4 | 3.4 | 70 | 120 | 25 |
| MKP-DA107J400VD76N6M | 100 | 625 | 31 | 9.1 | 3.2 | 76 | 120 | 25 |
| MKP-DA157J400VD76N8M | 150 | 900 | 42 | 8.6 | 2.6 | 76 | 200 | 25 |
| MKP-DA207J400VD86N8M | 200 | 1200 | 50 | 8.3 | 2.5 | 86 | 200 | 25 |
| MKP-DA Urms=500VAC Cn= 70~150μF | ||||||||
| Número de parte en catálogo | C | Ipico | IRMS 40℃ | Rth | ESR | DIMENSIONES (mm) | ||
| μF | A | A | ℃/W | mΩ | ФD | H | T | |
| MKP-DA706J500VD70N6M | 70 | 420 | 25 | 10.4 | 3.8 | 70 | 170 | 25 |
| MKP-DA107J500VD76N8M | 100 | 600 | 32 | 9.5 | 3.1 | 76 | 200 | 25 |
| MKP-DA157J500VD86N8M | 150 | 900 | 43 | 9.1 | 2.7 | 86 | 200 | 25 |
Guías de selección
MKP-DA 107 J 400V D76 N8M
---------- ---- --- ------ ----- ------
∣ ∣ ∣ ∣ ∣ ∣------------- salida: tornillo M8, M: tornillo de montaje para carcasa de aluminio
∣ ∣ ∣ ∣ ∣ --------------------- largo del condensador: D=76mm
∣ ∣ ∣ ∣ ------------------------------ voltaje: Urms=400VAC
∣ ∣ ∣ ------------------------------------- tolerancia de capacidad: J(±5%)，K(±10%)
∣ ∣--------------------------------------------capacidad: Cn=100uF
∣------------------------------------------------------ Condensador de polipropileno metalizado con filtro (tipo DA)
Diseñamos condensadores con distintos parámetros para que se adapten a las necesidades del cliente. Si le interesa saber sobre más opciones de condensadores con filtro AC/DC-LINK, por favor, diríjase a las especificaciones del condensador de película metalizada.
