Condensador de polipropileno metalizado MKP-IBX

Solicite un presupuesto

Nosotros: http://shielding-tape.com.ar/3-4-copper-metallized-pp-film.html

Condensador con carcasa de plástico
Condensador de polipropileno metalizado para circuito resonante de

Aplicación
El condensador de polipropileno metalizado MKP-IBX se utiliza en circuitos impresos de media y alta frecuencia.
El condensador de polipropileno metalizado MKP-IBX es apto para circuitos resonantes de hornos comerciales electromagnéticos, máquinas de soldar eléctricas y equipos de calentamiento por inducción.

Características
Descarga de doble cara para una mayor resistencia a altas temperaturas y para evitar una sobrecorriente.
Baja inductancia intrínseca, poco incremento de temperatura.
Tipo seco, recubrimiento con resina epoxi sólida
Clavija de salida de plástico (fácil instalación),
Baja resistencia en serie equivalente (ERS)

Nota: Para otros voltajes, capacidades, tamaños y parámetros de funcionamiento, por favor, contáctenos.

Parámetros técnicos

Estándar de referencia	IEC61071-60068, GB17702.1
Voltaje	630VDC~3000VDC
Capacidad	0.10uF~5.6uF 1KHz @ +25℃
Tolerancia de capacidad	±5 %(J) ±10 %(K) Tolerancias opcionales: @ 100Hz @+25℃
Rango de temperaturas de funcionamiento	-40℃ ～+85℃
Temperatura de almacenamiento	-40℃ ～+85℃
Factor de disipación (DF)	tgδ≤0.0006 @ 1KHz @ +25℃
Resistencia del aislamiento (IR)	(Ris x C): ≥5000S T: +25 °C @ 1min & voltaje de testeo: 100 Vdc
Fuerza dieléctrica (Ut-t)	1.5Un para 10S
Voltaje entre terminales y carcasa (Ut-c )	3000VAC 2s @+25℃ 50/60Hz
Vida útil	100,000 horas a Un y Th≤ 70°C
Material dieléctrico	Estructura metalizada con evaporación de doble cara
Estructura de salida de electrodos	Aguja de cobre bañado en estaño (Ф1.0/Ф1.2)
Carcasa	Plástico de ingeniería (UL94- V0)
Material de relleno interno	Adhesivo de relleno aislante (UL94- V0)
Nota: si la altitud es de más de 2000m, los parámetros pueden variar en cuanto a enfriamiento por convección y efecto aislante externo.

Diseño

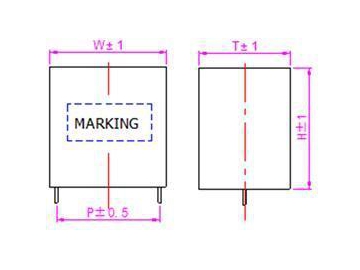

salida de doble clavija

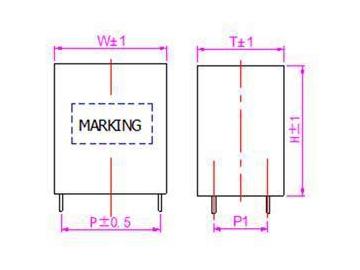

salida con cuatro clavijas

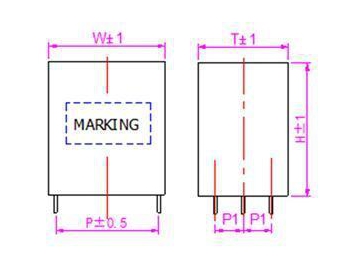

salida con seis clavijas

Parámetros

MKP-IBX Un=630VDC Urms=275VAC Upico =850VDC Cn= 0.33~5.6 μF
Número de parte en catálogo	C	Un	URMS	dv/dt	Ipico	ESR max @ 100 kHz	IRMS 100KHz @ 70°C	DIMENSIONES (mm)
Número de parte en catálogo	μF	Vdc	Vac	V/μs	A	mΩ	A	W	H	T	P	d
MKP-IBX334K630V237	0.33	630	275	350	116	11	5.9	42.5	32	22	37.5	2-1.0
MKP-IBX474K630V237	0.47	630	275	350	165	9	6.6	42.5	32	22	37.5	2-1.0
MKP-IBX684K630V237	0.68	630	275	350	238	8	7.6	42.5	32	22	37.5	2-1.0
MKP-IBX105K630V237	1.0	630	275	350	350	7	8.6	42.5	32	22	37.5	2-1.2
MKP-IBX125K630V237	1.2	630	275	350	420	7	9.5	42.5	32	22	37.5	2-1.2
MKP-IBX155K630V437	1.5	630	275	350	525	6	10.5	42.5	35	25	37.5	4-1.2
MKP-IBX205K630V437	2.0	630	275	350	700	6	12.1	42.5	37	28	37.5	4-1.2
MKP-IBX255K630V437	2.5	630	275	350	875	5	13.7	42.5	45	33	37.5	4-1.2
MKP-IBX225K630V445	2.2	630	275	275	605	5	12.3	50.0	38	25	45.0	4-1.2
MKP-IBX305K630V445	3.0	630	275	275	825	5	13.9	50.0	43	30	45.0	4-1.2
MKP-IBX335K630V452	3.3	630	275	220	726	4	14.3	58.0	45	30	52.5	4-1.2
MKP-IBX405K630V452	4.0	630	275	220	880	4	15.7	58.0	45	30	52.5	4-1.2
MKP-IBX475K630V452	4.7	630	275	220	1034	4	17.4	58.0	50	35	52.5	4-1.2
MKP-IBX505K630V452	5.0	630	275	220	1100	4	18.0	58.0	50	35	52.5	4-1.2
MKP-IBX565K630V452	5.6	630	275	220	1232	3	18.5	58.0	50	35	52.5	4-1.2

MKP-IBX Un=1000VDC Urms=500VAC Upico =1400VDC Cn= 0.33 ~ 3.3 μF
Número de parte en catálogo	C	Un	URMS	dv/dt	Ipico	ESR max @ 100 kHz	IRMS 100KHz @ 70°C	DIMENSIONES (mm)
Número de parte en catálogo	μF	Vdc	Vac	V/μs	A	mΩ	A	W	H	T	P	d
MKP-IBX334K1000V237	0.33	1000	500	570	188	8	7.9	42.5	32	22	37.5	2-1.2
MKP-IBX474K1000V237	0.47	1000	500	570	353	6	9.1	42.5	32	22	37.5	2-1.2
MKP-IBX684K1000V237	0.68	1000	500	570	510	6	10.7	42.5	32	22	37.5	2-1.2
MKP-IBX824K1000V237	0.82	1000	500	570	467	6	11.7	42.5	35	25	37.5	4-1.2
MKP-IBX105K1000V437	1.0	1000	500	570	570	5	12.7	42.5	37	28	37.5	4-1.2
MKP-IBX125K1000V437	1.2	1000	500	570	684	5	13.8	42.5	45	33	37.5	4-1.2
MKP-IBX155K1000V437	1.5	1000	500	570	855	5	15.4	42.5	45	33	45.0	4-1.2
MKP-IBX125K1000V445	1.2	1000	500	440	528	5	13.6	50	38	25	45.0	4-1.2
MKP-IBX155K1000V445	1.5	1000	500	440	660	5	15.0	50	43	30	45.0	4-1.2
MKP-IBX205K1000V452	2.0	1000	500	350	700	4	17.0	58	45	30	52.5	4-1.2
MKP-IBX225K1000V452	2.2	1000	500	350	770	4	17.8	58	45	30	52.5	4-1.2
MKP-IBX255K1000V452	2.5	1000	500	350	875	4	18.8	58	45	30	52.5	4-1.2
MKP-IBX305K1000V652	3.0	1000	500	350	1050	3	20.5	58	50	35	52.5	6-1.2
MKP-IBX335K1000V652	3.3	1000	500	350	1155	3	21.4	58	50	35	52.5	6-1.2

MKP-IBX Un=1600VDC Urms=630VAC Upico =2000VDC Cn= 0.10 ~ 1.75 μF
Número de parte en catálogo	C	Un	URMS	dv/dt	Ipico	ESR max @ 100 kHz	IRMS 100KHz @ 70°C	DIMENSIONES (mm)
Número de parte en catálogo	μF	Vdc	Vac	V/μs	A	mΩ	A	W	H	T	P	d
MKP-IBX104K1600V237	0.10	1600	630	990	99	12	7.1	42.5	32	22	37.5	2-1.0
MKP-IBX124K1600V237	0.12	1600	630	990	119	9	7.5	42.5	32	22	37.5	2-1.0
MKP-IBX154K1600V237	0.15	1600	630	990	148	8	8.1	42.5	32	22	37.5	2-1.2
MKP-IBX224K1600V237	0.22	1600	630	990	218	7	9.3	42.5	32	22	37.5	2-1.2
MKP-IBX334K1600V437	0.33	1600	630	990	327	6	10.9	42.5	32	22	37.5	4-1.2
MKP-IBX474K1600V437	0.47	1600	630	990	465	6	12.6	42.5	35	25	37.5	4-1.2
MKP-IBX564K1600V437	0.56	1600	630	990	554	6	13.7	42.5	37	28	37.5	4-1.2
MKP-IBX684K1600V437	0.68	1600	630	990	673	6	15.4	42.5	45	33	37.5	4-1.2
MKP-IBX824K1600V437	0.82	1600	630	990	812	5	16.2	42.5	45	33	37.5	4-1.2
MKP-IBX684K1600V445	0.68	1600	630	760	517	6	14.6	50	38	25	45.0	4-1.2
MKP-IBX824K1600V445	0.82	1600	630	760	623	5	15.9	50	43	30	45.0	4-1.2
MKP-IBX105K1600V445	1.0	1600	630	760	760	5	17.4	50	43	30	45.0	4-1.2
MKP-IBX105K1600V452	1.0	1600	630	600	600	5	17.3	58	45	30	52.5	4-1.2
MKP-IBX125K1600V452	1.2	1600	630	600	720	5	18.8	58	45	30	52.5	4-1.2
MKP-IBX155K1600V652	1.5	1600	630	600	900	4	20.9	58	50	35	52.5	6-1.2
MKP-IBX175K1600V652	1.75	1600	630	600	1050	3	22.5	58	50	35	52.5	6-1.2

MKP-IBX Un=2000VDC Urms=700VAC Upico =2500VDC Cn= 0.10 ~ 1.2 μF
Número de parte en catálogo	C	Un	URMS	dv/dt	Ipico	ESR max @ 100 kHz	IRMS 100KHz @ 70°C	DIMENSIONES (mm)
Número de parte en catálogo	μF	Vdc	Vac	V/μs	A	mΩ	A	W	H	T	P	D
MKP-IBX104K2000V237	0.10	2000	700	1300	130	12	7.4	42.5	32	22	37.5	2-1.0
MKP-IBX124K2000V237	0.12	2000	700	1300	156	9	8.0	42.5	32	22	37.5	2-1.2
MKP-IBX154K2000V237	0.15	2000	700	1300	195	8	8.8	42.5	32	22	37.5	2-1.2
MKP-IBX224K2000V437	0.22	2000	700	1300	286	7	10.4	42.5	32	22	37.5	4-1.2
MKP-IBX334K2000V437	0.33	2000	700	1300	429	6	12.5	42.5	35	25	37.5	4-1.2
MKP-IBX404K2000V437	0.40	2000	700	1300	520	6	13.6	42.5	37	28	37.5	4-1.2
MKP-IBX474K2000V437	0.47	2000	700	1300	650	6	14.8	42.5	45	33	37.5	4-1.2
MKP-IBX404K2000V445	0.40	2000	700	1000	400	6	13.4	50	38	25	45.0	4-1.2
MKP-IBX504K2000V445	0.50	2000	700	1000	500	6	14.8	50	38	25	45.0	4-1.2
MKP-IBX684K2000V445	0.68	2000	700	1000	680	5	17.0	50	43	30	45.0	4-1.2
MKP-IBX504K2000V452	0.50	2000	700	800	400	5	14.6	58	38	26	52.5	4-1.2
MKP-IBX684K2000V452	0.68	2000	700	800	544	5	16.8	58	45	30	52.5	4-1.2
MKP-IBX105K2000V652	1.0	2000	700	800	800	4	20.2	58	50	35	52.5	6-1.2
MKP-IBX125K2000V652	1.2	2000	700	800	960	4	22.0	58	50	35	52.5	6-1.2

MKP-IBX Un=2500VDC Urms=750VAC Upico =3000VDC Cn= 0.10 ~ 0.82 μF
Número de parte en catálogo	C	Un	URMS	dv/dt	Ipico	ESR max @ 100 kHz	IRMS 100KHz @ 70°C	DIMENSIONES (mm)
Número de parte en catálogo	μF	Vdc	Vac	V/μs	A	mΩ	A	W	H	T	P	d
MKP-IBX104K2500V237	0.10	2500	750	1900	190	11	8.9	42.5	32	22	37.5	2-1.2
MKP-IBX124K2500V237	0.12	2500	750	1900	228	8	9.7	42.5	32	22	37.5	2-1.2
MKP-IBX154K2500V437	0.15	2500	750	1900	285	7	10.7	42.5	32	22	37.5	4-1.2
MKP-IBX224K2500V437	0.20	2500	750	1900	380	7	12.3	42.5	35	25	37.5	4-1.2
MKP-IBX274K2500V437	0.25	2500	750	1900	475	7	13.7	42.5	37	28	37.5	4-1.2
MKP-IBX304K2500V437	0.30	2500	750	1900	570	6	14.6	42.5	45	33	37.5	4-1.2
MKP-IBX334K2500V437	0.33	2500	750	1900	627	6	15.3	42.5	45	33	37.5	4-1.2
MKP-IBX354K2500V437	0.35	2500	750	1900	665	6	15.8	42.5	45	33	37.5	4-1.2
MKP-IBX394K2500V437	0.40	2500	750	1900	760	6	16.3	42.5	45	33	37.5	4-1.2
MKP-IBX304K2500V445	0.30	2500	750	1500	450	6	14.2	50	38	25	45.0	4-1.2
MKP-IBX334K2500V445	0.33	2500	750	1500	495	6	15.0	50	38	25	45.0	4-1.2
MKP-IBX354K2500V445	0.35	2500	750	1500	525	5	15.4	50	43	30	45.0	4-1.2
MKP-IBX394K2500V445	0.40	2500	750	1500	600	5	16.1	50	43	30	45.0	4-1.2
MKP-IBX454K2500V445	0.45	2500	750	1500	675	5	17.3	50	43	30	45.0	4-1.2
MKP-IBX354K2500V452	0.35	2500	750	1200	420	5	15.2	58	38	26	52.5	4-1.2
MKP-IBX394K2500V452	0.40	2500	750	1200	480	5	16.2	58	38	26	52.5	4-1.2
MKP-IBX454K2500V452	0.45	2500	750	1200	540	4	17.0	58	38	26	52.5	4-1.2
MKP-IBX504K2500V452	0.50	2500	750	1200	600	4	17.9	58	45	30	52.5	4-1.2
MKP-IBX564K2500V652	0.56	2500	750	1200	672	4	18.9	58	45	30	52.5	6-1.2
MKP-IBX684K2500V652	0.68	2500	750	1200	816	4	20.8	58	50	35	52.5	6-1.2
MKP-IBX824K2500V652	0.82	2500	750	1200	984	3	22.8	58	50	35	52.5	6-1.2

MKP-IBX Un=3000VDC Urms=750VAC Upico =3200VDC Cn= 0.10 ~ 0.39 μF
Número de parte en catálogo	C	Un	URMS	dv/dt	Ipico	ESR max @ 100 kHz	IRMS 100KHz @ 70°C	DIMENSIONES (mm)
Número de parte en catálogo	μF	Vdc	Vac	V/μs	A	mΩ	A	W	H	T	P	d
MKP-IBX104K3000V237	0.10	3000	750	1900	190	11	9.2	42.5	32	22	37.5	2-1.2
MKP-IBX124K3000V237	0.12	3000	750	1900	228	8	9.8	42.5	32	22	37.5	2-1.2
MKP-IBX154K3000V437	0.15	3000	750	1900	285	7	10.0	42.5	32	22	37.5	4-1.2
MKP-IBX184K3000V437	0.18	3000	750	1900	342	7	10.5	42.5	35	25	37.5	4-1.2
MKP-IBX204K3000V437	0.20	3000	750	1900	380	7	11.2	42.5	35	25	37.5	4-1.2
MKP-IBX224K3000V437	0.22	3000	750	1900	418	6	11.6	42.5	35	25	37.5	4-1.2
MKP-IBX254K3000V437	0.25	3000	750	1900	475	6	12.9	42.5	37	28	37.5	4-1.2
MKP-IBX274K3000V437	0.27	3000	750	1900	513	6	13.5	42.5	37	28	37.5	4-1.2
MKP-IBX304K3000V637	0.30	3000	750	1600	480	6	14.3	42.5	45	33	37.5	6-1.2
MKP-IBX334K3000V637	0.33	3000	750	1600	528	6	15.0	42.5	45	33	37.5	6-1.2
MKP-IBX354K3000V637	0.35	3000	750	1600	560	5	15.6	42.5	45	33	37.5	6-1.2
MKP-IBX394K3000V637	0.39	3000	750	1600	624	5	16.8	42.5	45	33	37.5	6-1.2

Guías de selección
MKP-IBX 105 K 1200V 437
437 estructura de electrodo externo: 4 clavijas de cobre, P=37.5mm 1200V voltaje: Un=1200VDC
K tolerancia de capacidad: J(±5%)，K(±10%)
105 capacidad: Cn=1.0 uF
Condensador de polipropileno metalizado MKP-IBX (tipo IBX)

Diseñamos condensadores con distintos parámetros para que se adapten a las necesidades del cliente. Si le interesa saber sobre más opciones de condensadores con filtro AC/DC-LINK, por favor, diríjase a las especificaciones del condensador de película metalizada.
