Nuestra bulonadora con control hidráulico KM311 realiza el bulonado en las costuras de los túneles bajos y puede pasar en áreas de 2.5 metros de ancho y 2.2 metros de alto. Es ideal para trabajos de anclaje en túneles de hasta 2.5 metros de ancho y 3 metros de largo.
1. Funciones completas
La viga delantera se puede usar en dos estaciones, posee un cargador que puede contener 10 barras de perno y módulo de protección de red opcional. Este equipo puede realizar las siguientes tareas: perforar, fortificar e instalar anclajes.
2. Alta seguridad
El equipo posee un techo que protege al operador de los peligros en el área.
3. Alta eficiencia
Para el impacto de alta frecuencia se utiliza el pistón escalonado en el brazo de perforación con el fin de mejorar la transferencia de la onda de choque y la velocidad de la perforación, y reducir además el desgaste de las herramientas.
4. Buena visibilidad de operación
El chasis de 4 ruedas motrices garantiza una conducción flexible, rápida y segura en túneles angostos.
5. Espacio amplio
El espacio óptimo y las funciones automáticas ayudan a que el operador logre la perforación de forma segura, rápida y precisa.
6. Mantenimiento sencillo
Todas las piezas importantes se encuentran bien protegidas, y se puede realizar el mantenimiento con facilidad.

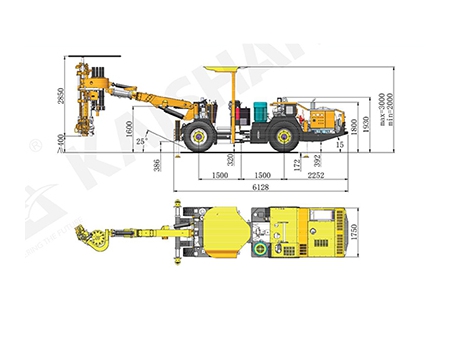

Dimensiones durante la operación

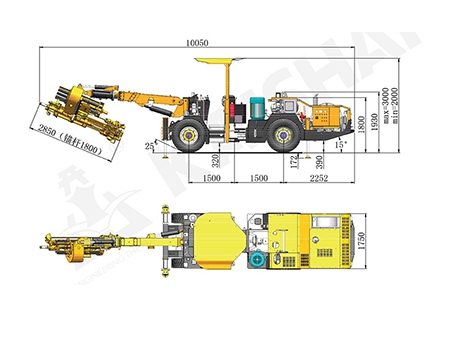

Dimensiones durante el desplazamiento

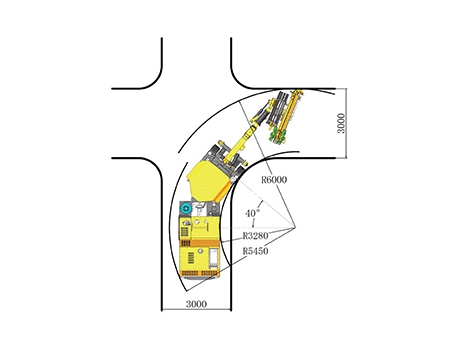

Radio de giro
Parámetros técnicos
1、Medidas y peso | Longitud | 10700mm |
| Anchura | 1750mm |
| Altura | 2000/3000mm |
| Peso | 12000kg apróx. |
| Velocidad de desplazamiento horizontal | 10km/h |
| Capacidad de ascenso en pendiente máxima | 25%（14°） |
2、Sistema de aire y agua | Compresor de aire | 1×JN5 | Consumo de aceite lubricante | 180-250 g/h |
| Capacidad del compresor de aire | 0.5m³/min |
| Presión | 6-8 bar | Bomba de agua | 1×CR3 |
| Dispositivo de la lubricación del husillo | Bomba lubricante de pulso electrónico | Potencia | 1.5kW |
| Consumo de aire de la lubricación | 0.3m³/min | Capacidad de la bomba de agua | 3m³/h |
3、Protección de seguridad | Techo de seguridad ajustable | Conforme a las normas FOPS y ROPS |
4、Chasis | Motor diésel | QSB3.9 /60kW/2200rpm Cummins o
TD2011L04I/57.6kW/2600rpm DEUTZ | Freno de estacionamiento | Freno de disco húmedo |
| Purificación de las emisiones de escape | Catalizador de escape | Freno de desplazamiento | Freno multidisco húmedo |
| Sistema impulsor | Cuatro ruedas con husillo lubricado
(sistema de desplazamiento cerrado) | Freno de estacionamiento | 60L |
5、Sistema de perforación | Perforación | Bulonado | |
| Dureza de la roca | 1×HC25/R32 | 1×HC25/R32 |
| Potencia de percusión | 8KW | 8KW |
| Flujo de percusión | 65L/min | 65L/min |
| Presión de percusión | 150bar | 150bar |
| Presión de giro máxima | 175bar | ------ |
| Frecuencia de impacto | 55-65Hz | 55-65Hz |
| Par | 325Nm | ------ |
| Giro de alimentación | 32-51mm | |
| Rotación de la barra | 360° |
| Carrera de alimentación | 480mm |
| Altura de túnel aplicable | Longitud de la varilla de bulonado 1500mm |
6、Unidad de potencia electro-hidráulica | Motor | 45kW |
| Percusión /alimentación/ brazo | Bomba de pistón variable |
| Rotación | Bomba de engranajes |
| Finura del filtro | 10 μ |
| Tanque del aceite hidráulico | 240L |
| Enfriador hidráulico | Refrigerador de agua |
| Voltaje de trabajo | 380V |
| Frecuencia | 50Hz |
| Método de arranque | Estrella triangular |
| Carrete | 1×K440 |
| Largo del cable del carrete | 100m |
| Diámetro exterior del cable | φ28mm |
| Especificaciones del cable | 3×25 3G6 |
