Bulonadora, KM211 Fabricante

Bulonadora, KM211

Solicite un presupuesto

Nosotros: http://ksdrillmachine.com.ar/1-2-1-hfydraalie-rock-bolting-rig.html

Dimensiones (L×An×Al): 10700×2000×1500/2000mm
Peso: 12000kg
Gradeabilidad: 14°

La bulonadora KM211 está especialmente diseñada para manejar diferentes tipos de bulones, como bulones de fricción y bulones de resina en minas subterráneas y túneles a bajas alturas. La bulonadora puede pasar a través de túneles con sección transversal de 2m de ancho y 2.5m de altura, y la operación de bulonaje se puede implementar en túneles con sección transversal a un ancho superior a 2.5m y una altura superior a 2m.

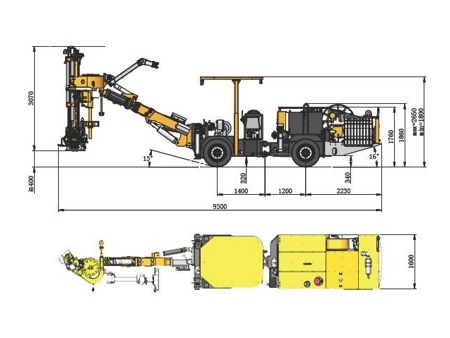

Diagrama de estructura

Especificaciones técnicas

Dimensiones y peso
Longitud	10700mm
Ancho	2000mm
Altura	1500/2000 mm
Peso	12000 kg
Velocidad de desplazamiento, nivel	10 km/h
Gradeabilidad	14°
Protección de seguridad
Nivel de ruido	< 100 dB(A)
Techo de seguridad de elevación	Cumple con los requisitos de FOPS y ROPS
Sistema de perforación
	Perforación	Bulón
Taladro de roca (drifter)	1×HC25/R32	1×HC25/R32
Potencia de impacto	8kW	8kW
Flujo de impacto	65L/min	65L/min
Presión de impacto	150bar	150bar
Presión rotatoria máxima	175bar	-
Frecuencia de impacto	55-65hz	55-65hz
Par	325Nm	-
Diámetro del orificio	32-51mm	-
Rotación de la viga	360°
Extensión de alimentación	480mm
Altura del túnel	longitud de la varilla del bulón 1500mm
Modelo de pluma	K26F
Forma de la pluma	Nivelación automática
Extensión de la pluma de perforación	1200mm
Unidad de potencia hidráulica eléctrica
Motor eléctrico	45kW
Impacto/alimentación/posicionamiento	Bomba de pistón axial variable
Rotación	Bombas de engranajes
Presión del filtro	10μ
Depósito de aceite hidráulico	240L
Enfriador hidráulico	Enfriador de agua
Precisión de trabajo	380V
Frecuencia	50Hz
Método de inicio	Star/delta
Carrete de cable	1×K440
Capacidad del cable del carrete	100m
Diámetro del cable	28mm
Especificaciones del cable	3×25 3G6
Sistema de aire y agua
Compresor de aire	1×JN5
Capacidad	0.5m³/min
Presión	6-8bar
Dispositivo de lubricación de vástago	Bomba electrónica de lubricación por pulsos
Consumo de aire de lubricación	0.3m³/min
Consumo de aceite de lubricación	180-250g/h
Bomba de agua	1×CR3
Potencia	1.5kW
Capacidad de la bomba de agua	3m3/h
Chasis
Motor diesel	Cummins QSB3.9-C80-31 60kW/2200rpm
Purificación de gases de escape	Catalizador de escape
Sistema de accionamiento	Accionamiento en cuatro ruedas
Frenado de desplazamiento	Freno hidráulico
Frenado de estacionamiento	Freno multidsco húmedo
Tanque de combustible	60L

Características

La bulonadora cuenta con una pluma de perforación con viga de alimentación de múltiples estaciones y está configurado con un cargador de bulones y un módulo de malla, es adecuado para múltiples operaciones de bulonake, como fricción tubular y bulonaje de roca de resina; Se puede implementar una gama completa de funciones que incluyen perforación de agujeros, mallado, alimentación de agentes de unión e instalación de bulones a través del panel de control del operador;
Los drifters (taladros) hidráulicos de media/baja presión de Montabert se utilizan en la bulonadora. Las mangueras y sellos hidráulicos no funcionan en condiciones de alta presión ya que el drifter hidráulico funciona a baja presión de aceite, lo que resulta en una vida útil prolongada, alta confiabilidad y menos costo de mantenimiento en comparación con el drifter hidráulico de alta presión;
El pistón escalonado se utiliza en el taladro de roca (drifter), que ayuda a aumentar la velocidad de perforación, mejorar la eficiencia de la transferencia de energía de impacto del taladro a la roca y reducir el consumo de herramientas de perforación mientras se mantiene la condición del equipo de perforación;
El motor diesel Cummins de bajas emisiones combinado con el sistema de transmisión hidráulica de tracción en las cuatro ruedas se incluye en la bulonadora, logrando un ajuste de velocidad continuo, alta pendiente y velocidad de marcha rápida;
El dispositivo de purificación de gases de escape está equipado para mejorar en gran medida el entorno de trabajo subterráneo;
El freno de servicio multidisco húmedo y el freno de estacionamiento de liberación hidráulica aplicado por resorte proporcionan un frenado seguro y una alta estabilidad; Además, los botones de parada de emergencia en múltiples puntos mejoran significativamente la seguridad durante las operaciones de minería subterránea y túneles;
El amplio entorno operativo, el techo protector elevador y las funciones automáticas considerablemente diseñadas del equipo de atornillado de roca permiten al operador concentrarse en la perforación de manera segura, rápida y precisa;
El diseño óptimo de la plataforma de perforación permite que el operador tenga una buena visibilidad, y todas las piezas en los puntos de servicio estén protegidas de forma segura y accesibles para un fácil mantenimiento;
La perforadora hidráulica KM211, especial para instalación de pernos de roca, está dotada con la avanzada tecnología de control de potencia de Montabert, importada directamente desde Francia. Este innovador sistema permite un ajuste fino de la presión de impacto y activa una función anti-atascos para lograr una perforación eficiente y sin contratiempos.
Con el respaldo de un compresor de aire de tornillo de Kaishan, este modelo promueve un funcionamiento excepcionalmente eficiente, uniendo directamente el compresor con el sistema para una operación fluida y económica. Esta integración facilita el mantenimiento, optimiza el uso de energía y contribuye significativamente a la reducción de la huella de carbono, mejorando así las condiciones laborales.

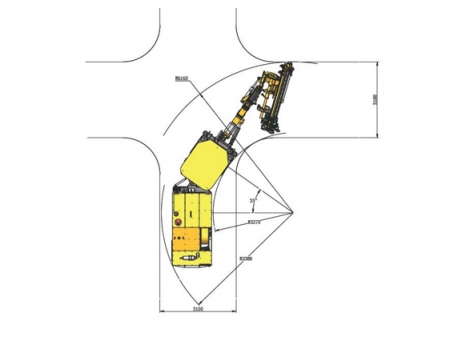

Su estructura está específicamente diseñada para adaptarse a las exigencias de la minería, incorporando motores en las ruedas para una mejor movilidad. Su capacidad de maniobra se ve reforzada por un ángulo de dirección articulado de hasta ±35° y un ángulo de giro del eje trasero de ±6°, lo que le permite navegar con facilidad en ambientes mineros desafiantes.
