La bulonadora con control hidráulico KM211 realiza el bulonado en las costuras de los túneles bajos y puede pasar en áreas de 2.5 metros de ancho y 1.7 metros de alto. Es ideal para trabajos de anclaje en túneles de hasta 2.5 metros de ancho y 2.8 metros de largo.

Usos y características

1. Funciones completas
La viga delantera se puede usar en dos estaciones, posee un cargador que puede contener 10 barras de perno y módulo de protección de red opcional. Este equipo puede realizar las siguientes tareas: perforar, fortificar e instalar anclajes.
2. Alta seguridad
El equipo posee un techo que protege al operador de los peligros en el área.
3. Alta eficiencia
Para el impacto de alta frecuencia se utiliza el pistón escalonado en el brazo de perforación con el fin de mejorar la transferencia de la onda de choque y la velocidad de la perforación, y reducir además el desgaste de las herramientas.
4. Buena visibilidad de operación
El chasis de 4 ruedas motrices garantiza una conducción flexible, rápida y segura en túneles angostos.
5. Espacio amplio
El espacio óptimo y las funciones automáticas ayudan a que el operador logre la perforación de forma segura, rápida y precisa.
6. Mantenimiento sencillo
Todas las piezas importantes se encuentran bien protegidas, y se puede realizar el mantenimiento con facilidad.

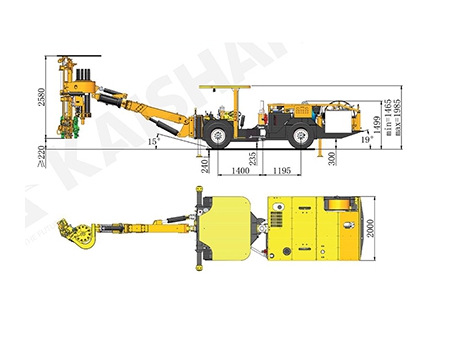

  • Dimensiones durante la operación

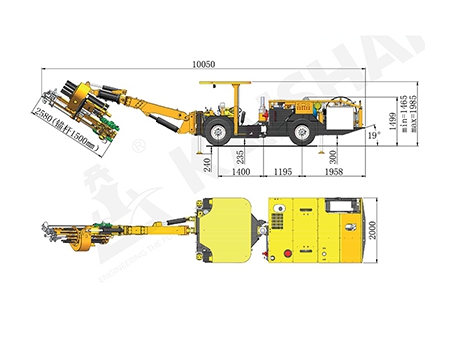

  • Dimensiones durante el desplazamiento

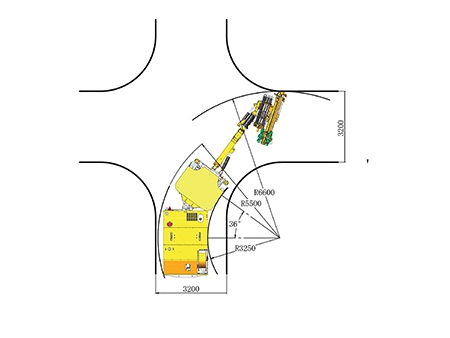

  • Radio de giro
Parámetros técnicos
1、Medidas y peso
Longitud 10700mm
Anchura 2000mm
Altura 1500/2000mm
Peso 12000kg apróx.
Velocidad de desplazamiento horizontal 10km/h
Capacidad de ascenso en pendiente máxima 25%(14°)
2、Sistema de agua y aire
Compresor de aire 1×JN5 Consumo de aceite lubricante 180-250 g/h
Capacidad del compresor de aire 0.5m³/min
Presión 6-8 bar Bomba de agua 1×CR3
Dispositivo de la lubricación del husillo Bomba lubricante de pulso electrónico Potencia 1.5kW
Consumo de aire de la lubricación 0.3m³/min Capacidad de la bomba de agua 3m³/h
3、Protección de seguridad
Nivel de ruido <100dB(A)
Techo de seguridad ajustable Conforme a las normas FOPS y ROPS
4、Chasis
Motor diésel QSB3.9 -C80-31/60kW/2200rpm Cummins Freno de estacionamiento Freno hidrostático
Purificación de las emisiones de escape Catalizador de escape Freno de desplazamiento Freno húmedo multidisco
Motor diésel Sistema hidráulico cerrado para accionamiento de las cuatro ruedas Freno de estacionamiento 60L
5、Sistema de perforación
Perforación Bulonado
Dureza de la roca 1×HC25/R32 1×HC25/R32
Potencia de percusión 8KW 8KW
Flujo de percusión 65L/min 65L/min
Presión de percusión 150bar 150bar
Presión de giro máxima 175bar ------
Frecuencia de impacto 55-65Hz 55-65Hz
Par 325Nm ------
Giro de alimentación 32-51mm
Rotación de la barra 360°
Carrera de alimentación 480mm
Altura de túnel aplicable Longitud de la varilla de bulonado  1500mm
6、Unidad de potencia electro-hidráulica
Motor 45kW
Percusión /alimentación/ brazo Bomba de pistón variable
Rotación Bomba de engranajes
Finura del filtro 10 μ
Tanque del aceite hidráulico 240L
Enfriador hidráulico Refrigerador de agua
Voltaje de trabajo 380V
Frecuencia 50Hz
Método de arranque Estrella triangular
Carrete 1×K440
Largo del cable del carrete 100m
Diámetro exterior del cable φ28mm
Especificaciones del cable 3×25 3G6
