Cables de AL/ XLPE / CTS / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV

Cables de AL/ XLPE / CTS / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV
Cables de AL/ XLPE / CTS / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV
Solicite un presupuesto

Los cables de tres núcleos de media tensión son adecuados para redes eléctricas, instalaciones fijas al aire libre, en tuberías de cables o directamente en a tierra. Gracias a los muy bajos factores de pérdida dieléctrica, las excelentes propiedades de aislamiento del polietileno reticulado XLPE y su fuerte unión con la pantalla aislante de los conductores y materiales semiconductores aislantes (extrusión primaria), mejoran en gran medida la estabilidad operativa del cable. Gracias a eso, nuestros cables se pueden utilizan en en subestaciones, plantas eléctricas y plantas industriales.

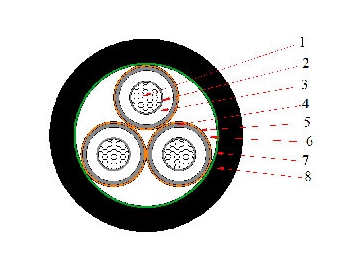

Estructura

1)Conductor: Cobre o aluminio, Clase 1: conductor sólido, o Clase 2: conductor trenzado
2)Pantalla: Compuesto semi-conductor no metálico
3)Aislamiento: Polietileno reticulado XLPE
4)Pantalla aislante: Compuesto semi-conductor no metálico
5)Malla metálica: Cinta de cobre
6)Relleno: Material no higroscópico
7)Cinta adhesiva: Material no higroscópico
8)Cubierta externa: Policloruro de vinilo (PVC)

Especificaciones
Conductores IEC 60228
IEC 60502-1 Cables eléctricos con aislamiento extruido y sus accesorios correspondientes para tensiones nominales de 1kV (Um = 1,2 kV) hasta 35kV (Um = 40.5kV) - Parte 1: Cables para tensiones nominales de 6 kV(Um=7.2kV) y 30 kV(Um=36kV).

Parámetros

Cable Eléctrico de Tres Núcleos - 6/10kV and 8.7/15kV
Número de núcleos y sección nominal Espesor del aislamiento Espesor de la cubierta Diámetro total aproximado Peso aproximado Resistencia máx. a corriente continua del conductor(20℃) Capacidad Portadora de Corriente
(mm2) (mm) (mm) (mm) (kg/km) (Ω/km) Al aire (A) A tierra (A)
YJLV (NA2XSEY) - 6/10kV
3X25 3.4 2.2 39.3 1408 1.20 95 105
3X35 3.4 2.3 41.7 1605 0.868 115 125
3X50 3.4 2.4 44.7 1856 0.641 135 150
3X70 3.4 2.5 48.5 2224 0.443 170 185
3X95 3.4 2.6 52.2 2630 0.320 205 220
3X120 3.4 2.7 55.4 3008 0.253 235 250
3X150 3.4 2.8 58.9 3419 0.206 270 280
3X185 3.4 2.9 62.7 3947 0.164 310 320
3X240 3.4 3.1 67.9 4727 0.125 370 375
3X300 3.4 3.3 73.0 5548 0.100 420 425
3X400 3.4 3.5 79.9 6679 0.0778 485 485
YJLV (NA2XSEY) - 8.7/15kV
3X25 4.5 2.4 44.4 1759 1.20 95 105
3X35 4.5 2.5 46.8 1974 0.868 115 125
3X50 4.5 2.6 49.8 2248 0.641 135 150
3X70 4.5 2.7 53.7 2645 0.443 170 185
3X95 4.5 2.8 57.3 3079 0.320 205 220
3X120 4.5 2.9 60.6 3481 0.253 235 250
3X150 4.5 3.0 64.0 3918 0.206 270 280
3X185 4.5 3.1 67.9 4476 0.164 310 320
3X240 4.5 3.3 73.0 5295 0.125 370 375
3X300 4.5 3.4 78.0 6121 0.100 420 425
3X400 4.5 3.7 85.1 7340 0.0778 485 485
Cable Eléctrico de Tres Núcleos - 12/20kV y18/30kV
Número de núcleos y sección nominal Espesor del aislamiento Espesor de la cubierta Diámetro total aproximado Peso aproximado Resistencia máx. a corriente continua del conductor(20℃) Capacidad Portadora de Corriente
(mm2) (mm) (mm) (mm) (kg/km) (Ω/km) Al aire (A) A tierra (A)
YJLV (NA2XSEY) - 12/20kV
3X35 5.5 2.7 51.7 2207 0.868 115 125
3X50 5.5 2.8 54.3 2464 0.641 135 150
3X70 5.5 2.9 58.4 2877 0.443 170 185
3X95 5.5 3.0 62.3 3340 0.320 205 220
3X120 5.5 3.1 65.3 3766 0.253 235 250
3X150 5.5 3.2 68.5 4204 0.206 270 285
3X185 5.5 3.3 72.4 4757 0.164 310 320
3X240 5.5 3.5 78.0 5591 0.125 365 370
3X300 5.5 3.6 83.0 6500 0.100 415 420
3X400 5.5 3.9 89.3 7725 0.0778 485 480
YJLV (NA2XSEY) - 18/30kV
3X35 8.0 3.0 63.3 3035 0.868 132 119
3X50 8.0 3.1 65.8 3327 0.641 158 140
3X70 8.0 3.2 69.9 3793 0.443 196 171
3X95 8.0 3.4 73.8 4307 0.320 236 203
3X120 8.0 3.5 76.9 4774 0.253 273 232
3X150 8.0 3.6 80.1 5284 0.206 309 260
3X185 8.0 3.7 84.0 5858 0.164 355 294
3X240 8.0 3.8 89.5 6726 0.125 415 340
3X300 8.0 4.0 94.6 7740 0.100 475 384
3X400 8.0 4.2 100.9 8966 0.0778 552 438
