Cable de CU / XLPE / CTS / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV
Los cables de un núcleo de media tensión son adecuados para instalaciones fijas en redes eléctricas, tuberías de cables exteriores o instaladas directamente a tierra. La estabilidad operacional es mejorada debido a que el factor de pérdida dieléctrica es extremadamente bajo, así como por las excelentes propiedades de aislamiento del XLPE y una unión firme con la pantalla del conductor y la pantalla aislante del material semi-conductor (que son extruidos en un solo proceso). Gracias a su excelencia, nuestros cables se utilizan ampliamente en subestaciones, plantas de energía y plantas industriales.

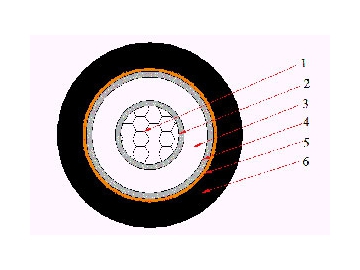

Estructura1)Conductor: Cobre o aluminio, Clase 1: conductor sólido, o Clase 2: conductor trenzado
2)Pantalla: Compuesto semi-conductor no metálico
3)Aislamiento: Polietileno reticulado XLPE
4)Pantalla aislante: Compuesto semi-conductor no metálico
5)Malla metálica: Cinta de cobre
6)Cubierta externa: Policloruro de vinilo (PVC)
Especificaciones
Conductores IEC 60228
IEC 60502-1 Cables eléctricos con aislamiento extruido y sus accesorios correspondientes para tensiones nominales de 1kV (Um = 1,2 kV) hasta 35kV (Um = 40.5kV) - Parte 1: Cables para tensiones nominales de 6 kV(Um=7.2kV) y 30 kV(Um=36kV).
Parámetros
Cable Eléctrico de un Núcleo - 6/10kV y 8.7/15kVNúmero de núcleos y sección nominal | Espesor del aislamiento | Espesor de la cubierta | Diámetro total aproximado | Peso aproximado | Resistencia máx. a corriente continua del conductor(20℃) | Capacidad Portadora de Corriente | |
(mm2) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | Al aire (A) | A tierra (A) |
YJV (N2XSY) - 6/10kV | |||||||
1X16 | 3.4 | 1.8 | 18.5 | 486 | 1.15 | 130 | 145 |
1X25 | 3.4 | 1.8 | 19.5 | 594 | 0.727 | 170 | 190 |
1X35 | 3.4 | 1.8 | 20.5 | 706 | 0.524 | 205 | 225 |
1X50 | 3.4 | 1.8 | 21.8 | 849 | 0.387 | 245 | 270 |
1X70 | 3.4 | 1.8 | 23.5 | 1078 | 0.268 | 310 | 335 |
1X95 | 3.4 | 1.8 | 25.1 | 1351 | 0.193 | 380 | 405 |
1X120 | 3.4 | 1.8 | 26.5 | 1605 | 0.153 | 435 | 460 |
1X150 | 3.4 | 1.8 | 28.0 | 1880 | 0.124 | 495 | 520 |
1X185 | 3.4 | 1.9 | 29.9 | 2269 | 0.0991 | 570 | 585 |
1X240 | 3.4 | 2.0 | 32.3 | 2840 | 0.0754 | 680 | 690 |
1X300 | 3.4 | 2.0 | 34.5 | 3427 | 0.0601 | 780 | 775 |
1X400 | 3.4 | 2.1 | 37.7 | 4259 | 0.0470 | 910 | 890 |
1X500 | 3.4 | 2.2 | 40.8 | 5330 | 0.0366 | 1060 | 1010 |
1X630 | 3.4 | 2.3 | 44.8 | 6703 | 0.0283 | 1230 | 1130 |
YJV (N2XSY) - 8.7/15kV | |||||||
1X25 | 4.5 | 1.8 | 21.7 | 677 | 0.727 | 170 | 190 |
1X35 | 4.5 | 1.8 | 22.7 | 793 | 0.524 | 205 | 225 |
1X50 | 4.5 | 1.8 | 24.0 | 940 | 0.387 | 245 | 270 |
1X70 | 4.5 | 1.8 | 25.7 | 1175 | 0.268 | 310 | 335 |
1X95 | 4.5 | 1.8 | 27.3 | 1454 | 0.193 | 380 | 405 |
1X120 | 4.5 | 1.9 | 28.9 | 1726 | 0.153 | 435 | 460 |
1X150 | 4.5 | 1.9 | 30.4 | 2006 | 0.124 | 495 | 520 |
1X185 | 4.5 | 2.0 | 32.3 | 2403 | 0.0991 | 570 | 585 |
1X240 | 4.5 | 2.0 | 34.5 | 2969 | 0.0754 | 680 | 690 |
1X300 | 4.5 | 2.1 | 36.9 | 3580 | 0.0601 | 780 | 775 |
1X400 | 4.5 | 2.2 | 40.1 | 4425 | 0.0470 | 910 | 890 |
1X500 | 4.5 | 2.3 | 43.2 | 5509 | 0.0366 | 1060 | 1010 |
1X630 | 4.5 | 2.4 | 47.2 | 6898 | 0.0283 | 1230 | 1130 |
Número de núcleos y sección nominal | Espesor del aislamiento | Espesor de la cubierta | Diámetro total aproximado | Peso aproximado | Resistencia máx. a corriente continua del conductor(20℃) | Capacidad Portadora de Corriente | |
(mm2) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | Al aire (A) | A tierra (A) |
YJV (N2XSY) - 12/20kV | |||||||
1X35 | 5.5 | 1.8 | 25.46 | 896 | 0.524 | 150 | 225 |
1X50 | 5.5 | 1.8 | 26.76 | 1080 | 0.387 | 180 | 270 |
1X70 | 5.5 | 1.8 | 28.46 | 1319 | 0.268 | 220 | 330 |
1X95 | 5.5 | 1.9 | 30.26 | 1613 | 0.193 | 265 | 400 |
1X120 | 5.5 | 2.0 | 31.66 | 1887 | 0.153 | 310 | 460 |
1X150 | 5.5 | 2.0 | 33.46 | 2229 | 0.124 | 350 | 520 |
1X185 | 5.5 | 2.1 | 35.06 | 2602 | 0.0991 | 400 | 585 |
1X240 | 5.5 | 2.1 | 37.66 | 3200 | 0.0754 | 465 | 680 |
1X300 | 5.5 | 2.2 | 39.86 | 3832 | 0.0601 | 535 | 775 |
1X400 | 5.5 | 2.3 | 43.26 | 4872 | 0.0470 | 615 | 885 |
1X500 | 5.5 | 2.4 | 47.14 | 5928 | 0.0366 | 725 | 1000 |
YJV (N2XSY) - 18/30kV | |||||||
1X35 | 8.0 | 1.9 | 30.1 | 1134 | 0.524 | 238 | 172 |
1X50 | 8.0 | 2.0 | 31.3 | 1294 | 0.387 | 286 | 203 |
1X70 | 8.0 | 2.0 | 33.2 | 1560 | 0.268 | 356 | 246 |
1X95 | 8.0 | 2.1 | 35.0 | 1870 | 0.193 | 434 | 293 |
1X120 | 8.0 | 2.1 | 36.4 | 2152 | 0.153 | 500 | 332 |
1X150 | 8.0 | 2.2 | 37.9 | 2468 | 0.124 | 559 | 366 |
1X185 | 8.0 | 2.2 | 39.7 | 2875 | 0.0991 | 637 | 410 |
1X240 | 8.0 | 2.3 | 42.3 | 3497 | 0.0754 | 745 | 470 |
1X300 | 8.0 | 2.4 | 44.6 | 4145 | 0.0601 | 846 | 524 |
1X400 | 8.0 | 2.5 | 47.5 | 5020 | 0.047 | 938 | 572 |
1X500 | 8.0 | 2.6 | 50.9 | 6156 | 0.0366 | 1065 | 725 |
