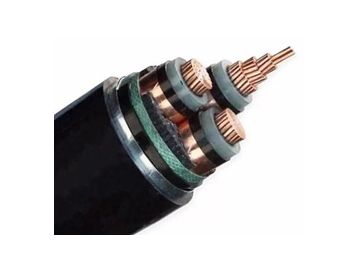

Cable de CU / XLPE / CTS / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV Fabricante

Cable de CU / XLPE / CTS / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV

Solicite un presupuesto

Nosotros: http://tongdacable.es/4-1-6-yjv-three-core-cable.html

Los cables de tres núcleos de media tensión son adecuados para redes eléctricas, instalaciones fijas al aire libre, en tuberías de cables o directamente en a tierra. Gracias a los muy bajos factores de pérdida dieléctrica, las excelentes propiedades de aislamiento del polietileno reticulado XLPE y su fuerte unión con la pantalla aislante de los conductores y materiales semiconductores aislantes (extrusión primaria), mejoran en gran medida la estabilidad operativa del cable. Gracias a eso, nuestros cables se pueden utilizan en en subestaciones, plantas eléctricas y plantas industriales.

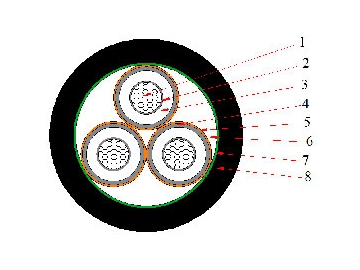

Estructura

1)Conductor: Cobre o aluminio, Clase 1: conductor sólido, o Clase 2: conductor trenzado
2)Pantalla: Compuesto semi-conductor no metálico
3)Aislamiento: Polietileno reticulado XLPE
4)Pantalla aislante: Compuesto semi-conductor no metálico
5)Malla metálica: Cinta de cobre
6)Relleno: Material no higroscópico
7)Cubierta interna: Policloruro de vinilo (PVC)
8)Armadura: armadura de cina de acero
9)Cubierta externa: Policloruro de vinilo (PVC)

Especificaciones
Conductores IEC 60228
IEC 60502-1 Cables eléctricos con aislamiento extruido y sus accesorios correspondientes para tensiones nominales de 1kV (Um = 1,2 kV) hasta 35kV (Um = 40.5kV) - Parte 1: Cables para tensiones nominales de 6 kV(Um=7.2kV) y 30 kV(Um=36kV).

Parámetros

Cable Eléctrico de Tres Núcleos - 6/10kV y 8.7/15kV

Número de núcleos y sección nominal	Espesor del aislamiento	Espesor de la cubierta	Diámetro total aproximado	Peso aproximado	Resistencia máx. a corriente continua del conductor（20℃）	Capacidad Portadora de Corriente
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Al aire (A)	A tierra (A)
YJV (N2XSEY) - 6/10kV
3X25	3.4	2.2	39.3	1868	0.727	120	135
3X35	3.4	2.3	41.7	2242	0.524	145	165
3X50	3.4	2.4	44.7	2718	0.387	175	190
3X70	3.4	2.5	48.5	3470	0.268	220	240
3X95	3.4	2.6	52.2	4358	0.193	265	285
3X120	3.4	2.7	55.4	5189	0.153	305	320
3X150	3.4	2.8	58.9	6091	0.124	350	365
3X185	3.4	2.9	62.7	7311	0.0991	395	410
3X240	3.4	3.1	67.9	9135	0.0754	470	480
3X300	3.4	3.3	73.0	11060	0.0601	535	540
3X400	3.4	3.5	79.9	13727	0.0470	610	610
YJV (N2XSEY) - 8.7/15kV
3X25	4.5	2.4	44.4	2218	0.727	120	135
3X35	4.5	2.5	46.8	2611	0.524	145	165
3X50	4.5	2.6	49.8	3110	0.387	175	190
3X70	4.5	2.7	53.7	3891	0.268	220	240
3X95	4.5	2.8	57.3	4807	0.193	265	285
3X120	4.5	2.9	60.6	5663	0.153	305	320
3X150	4.5	3.0	64.0	6591	0.124	350	365
3X185	4.5	3.1	67.9	7839	0.0991	395	410
3X240	4.5	3.3	73.0	9703	0.0754	470	480
3X300	4.5	3.4	78.0	11632	0.0601	535	540
3X400	4.5	3.7	85.1	14388	0.0470	610	610

Cable Eléctrico de Tres Núcleos - 12/20kV y 18/30kV

Número de núcleos y sección nominal	Espesor del aislamiento	Espesor de la cubierta	Diámetro total aproximado	Peso aproximado	Resistencia máx. a corriente continua del conductor（20℃）	Capacidad Portadora de Corriente
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Al aire (A)	A tierra (A)
YJV (N2XSEY) - 12/20kV
3X35	5.5	2.7	51.7	2843	0.524	150	160
3X50	5.5	2.8	54.3	3323	0.387	175	190
3X70	5.5	2.9	58.4	4116	0.268	220	235
3X95	5.5	3.0	62.3	5056	0.193	265	285
3X120	5.5	3.1	65.3	5942	0.153	305	320
3X150	5.5	3.2	68.5	6931	0.124	350	365
3X185	5.5	3.3	72.4	8163	0.0991	395	410
3X240	5.5	3.5	78.0	10027	0.0754	465	475
3X300	5.5	3.6	83.0	12117	0.0601	530	535
3X400	5.5	3.9	89.3	14792	0.0470	615	605
YJV (N2XSEY) - 18/30kV
3X35	8.0	3.0	63.3	3672	0.524	170	153
3X50	8.0	3.1	65.8	4186	0.387	204	181
3X70	8.0	3.2	69.9	5032	0.268	253	221
3X95	8.0	3.4	73.8	6024	0.193	304	262
3X120	8.0	3.5	76.9	6949	0.153	351	298
3X150	8.0	3.6	80.1	7981	0.124	398	334
3X185	8.0	3.7	84.0	9264	0.0991	455	377
3X240	8.0	3.8	89.5	11200	0.0754	531	434
3X300	8.0	4.0	94.6	13356	0.0601	606	489
3X400	8.0	4.2	100.9	16115	0.0470	696	553
