Los cables de un núcleo de media tensión son adecuados para instalaciones fijas en redes eléctricas, tuberías de cables exteriores o instaladas directamente a tierra. La estabilidad operacional es mejorada debido a que el factor de pérdida dieléctrica es extremadamente bajo, así como por las excelentes propiedades de aislamiento del XLPE y una unión firme con la pantalla del conductor y la pantalla aislante del material semi-conductor (que son extruidos en un solo proceso). Gracias a su excelencia, nuestros cables se utilizan ampliamente en subestaciones, plantas de energía y plantas industriales.

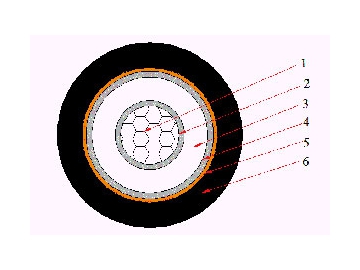

Estructura

1)Conductor: Cobre o aluminio, Clase 1: conductor sólido, o Clase 2: conductor trenzado
2)Pantalla: Compuesto semi-conductor no metálico
3)Aislamiento: Polietileno reticulado XLPE
4)Pantalla aislante: Compuesto semi-conductor no metálico
5)Malla metálica: Cinta de cobre
6)Cubierta externa: Policloruro de vinilo (PVC)

Especificaciones
Conductores IEC 60228
IEC 60502-1 Cables eléctricos con aislamiento extruido y sus accesorios correspondientes para tensiones nominales de 1kV (Um = 1,2 kV) hasta 35kV (Um = 40.5kV) - Parte 1: Cables para tensiones nominales de 6 kV(Um=7.2kV) y 30 kV(Um=36kV).

Parámetros

Cable Eléctrico de un Núcleo- 6/10kV y 8.7/15kV

Número de núcleos y sección nominal	Espesor del aislamiento	Espesor de la cubierta	Diámetro total aproximado	Peso aproximado	Resistencia máx. a corriente continua del conductor（20℃）	Capacidad Portadora de Corriente
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Al aire (A)	A tierra (A)
YJLV (NA2XSY) - 6/10kV
1X16	3.4	1.8	18.5	390	1.91	85	115
1X25	3.4	1.8	19.5	442	1.20	130	145
1X35	3.4	1.8	20.5	496	0.868	160	175
1X50	3.4	1.8	21.8	564	0.641	190	210
1X70	3.4	1.8	23.5	667	0.443	240	260
1X95	3.4	1.8	25.1	781	0.320	295	315
1X120	3.4	1.8	26.5	885	0.253	340	360
1X150	3.4	1.8	28.0	997	0.206	385	405
1X185	3.4	1.9	29.9	1158	0.164	440	455
1X240	3.4	2.0	32.3	1385	0.125	530	535
1X300	3.4	2.0	34.5	1608	0.100	605	605
1X400	3.4	2.1	37.7	1932	0.0778	715	705
1X500	3.4	2.2	40.8	2330	0.0605	835	805
1X630	3.4	2.3	44.8	2838	0.0469	930	920
YJLV (NA2XSY) - 8.7/15kV
1X25	4.5	1.8	21.7	525	1.20	130	145
1X35	4.5	1.8	22.7	582	0.868	160	175
1X50	4.5	1.8	24.0	655	0.641	190	210
1X70	4.5	1.8	25.7	763	0.443	240	260
1X95	4.5	1.8	27.3	882	0.320	295	315
1X120	4.5	1.9	28.9	1004	0.253	340	360
1X150	4.5	1.9	30.4	1122	0.206	385	405
1X185	4.5	2.0	32.3	1290	0.164	440	455
1X240	4.5	2.0	34.5	1511	0.125	530	535
1X300	4.5	2.1	36.9	1757	0.100	605	605
1X400	4.5	2.2	40.1	2094	0.0778	715	705
1X500	4.5	2.3	43.2	2504	0.0605	835	805
1X630	4.5	2.4	47.2	3027	0.0469	930	920

Cable Eléctrico de un Núcleo- 12/20kV y 18/30kV

Número de núcleos y sección nominal	Espesor del aislamiento	Espesor de la cubierta	Diámetro total aproximado	Peso aproximado	Resistencia máx. a corriente continua del conductor（20℃）	Capacidad Portadora de Corriente
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Al aire (A)	A tierra (A)
YJLV (NA2XSY) - 12/20kV
1X35	5.5	1.8	25.46	675	0.868	115	175
1X50	5.5	1.8	26.76	764	0.641	140	210
1X70	5.5	1.8	28.46	877	0.443	170	255
1X95	5.5	1.9	30.26	1013	0.320	205	310
1X120	5.5	2.0	31.66	1130	0.253	240	345
1X150	5.5	2.0	33.46	1282	0.206	270	400
1X185	5.5	2.1	35.06	1434	0.164	310	455
1X240	5.5	2.1	37.66	1685	0.125	360	530
1X300	5.5	2.2	39.86	1938	0.100	420	605
1X400	5.5	2.3	43.26	2346	0.0778	485	700
1X500	5.5	2.4	47.14	2802	0.0605	535	795
YJLV (NA2XSY) - 18/30kV
1X35	8.0	1.9	30.1	923	0.868	185	134
1X50	8.0	2.0	31.3	1009	0.641	222	157
1X70	8.0	2.0	33.2	1149	0.443	278	192
1X95	8.0	2.1	35.0	1301	0.320	338	229
1X120	8.0	2.1	36.4	1430	0.253	391	260
1X150	8.0	2.2	37.9	1573	0.206	440	288
1X185	8.0	2.2	39.7	1744	0.164	504	324
1X240	8.0	2.3	42.3	2012	0.125	593	373
1X300	8.0	2.4	44.6	2281	0.100	677	419
1X400	8.0	2.5	47.5	2647	0.0778	769	466
1X500	8.0	2.6	50.9	3101	0.0605	872	573
