Solicite un presupuesto
Aplicaciones:

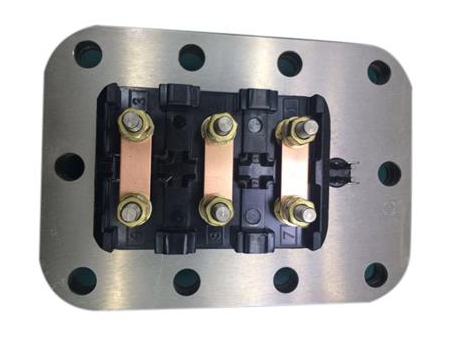

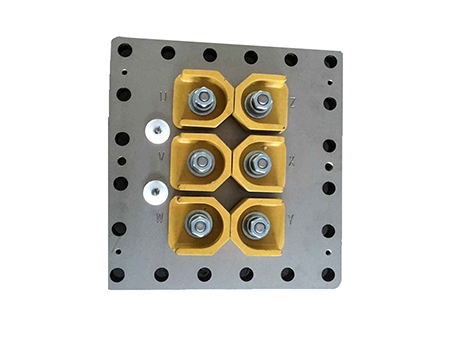

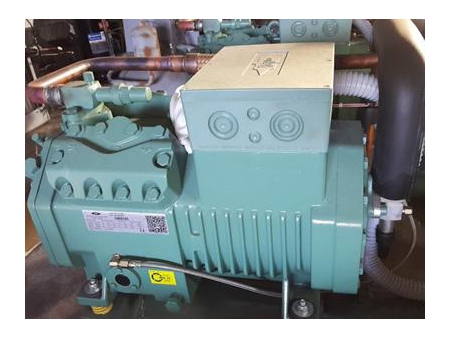

Esta placa de bornes semi-hermética para aire acondicionado comercial es usada sobre todo en equipos de enfriamiento grandes, que requieren una alta capacidad de transmisión de corriente, fuerte resistencia al voltaje y a la tensión mecánica y al mismo tiempo establecer una buena conexión eléctrica.

Materiales:
Placa metálica: C45
Pin: C45/ 446SS/ 4J28
Vidrio: vidrio fundido a alta temperatura

Nuestra placa de bornes hermética presenta las siguientes características:
  • Buen aislamiento: prueba estática a 500 VDC, aislamiento superior a 5000 MΩ
  • Hermeticidad: se mantiene hermética a 2.5MPa
  • Resistencia a la altas tensiones: más de 2000 VCA, fuga de corriente inferior a 0,5 mA
  • Resistencia a la corrosión: en relación al estándar de niebla salina GB / T2423.17, sobrepasa el nivel 8
  • Resistente a varios refrigerantes: R114a, R410a, R22 y CO2
  • Resistente al choque de calor y de frío: funciona con temperaturas de -40 grados Celsius a 300 grados Celsius
Proceso de sinterización
    • 1.Recepción de los materiales
    • 2.Inspección de entrada
    • 3.Grabado con aguja de acero
    • 4.Eliminación de aceite de la tapa metálica
    • 5.Montaje y sinterización
    • 6.Inspección de hermeticidad
    • 7.Recubrimiento químico con níquel
    • 8.Soldadura
    • 9.Proceso de silicio
    • 10.Inspección de las propiedades eléctricas
    • 11.Inspección física
    • 12.Inspección de control de calidad
    • 13.Embalaje
    • 14.Envío

Tratamiento de la superficie:
Empleamos la técnica de galvanoplastia ecológica, que es un niquelado no electrolítico con un espesor de 3-5 μm. La capa de níquel no contiene sustancias peligrosas como mercurio, plomo, cadmio o cromo, cumpliendo así con los estándares de la Unión Europea. Además, esta técnica pasó la prueba ambiental de la SGS.

  • Capacidad de resistencia a la corrosión: después de una prueba de 12 horas con 5% de rocío salino, el área oxidada no debe exceder el 5% del área total de conformidad con la norma de ISO 9227-2017.
  • Prueba salina estándar: GB/T2423.17, IEC60068-2-11, ISO4628-3

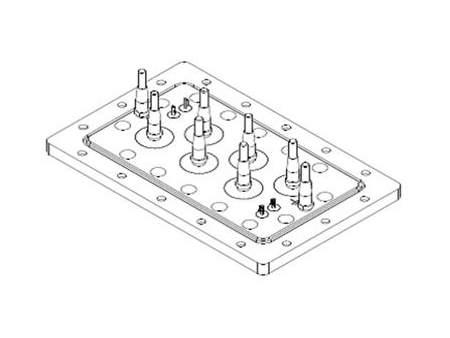

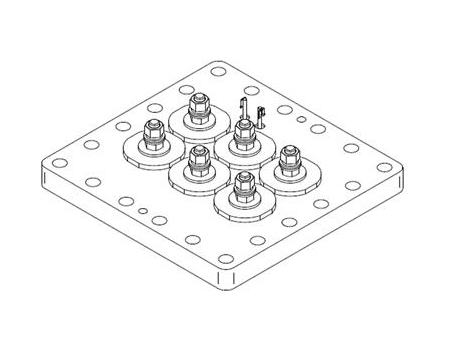

Las tablas a continuación muestran todos los modelos de la placa de bornes semihermética para aire acondicionado comercial que hemos fabricado

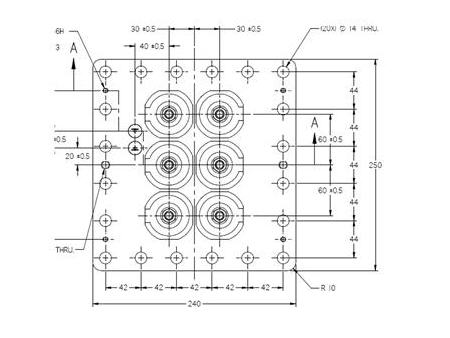

Placa de bornes semi-hermética para aire acondicionado comercial SCP-1
Modelo Espesor del cuerpo Distancia entre los pines Especificaciones del pin Longitud del pin Tamaño externo: mm Tratamiento de superficie Corriente máxima
SCP-1 24mm 60mm 2*M10-Φ10 94mm 250*240*24 Niquelado no electrolítico 270A

Placa de bornes semi-hermética para aire acondicionado comercial SC-4-58
Modelo Espesor del cuerpo Distancia entre los pines Especificaciones del pin Longitud del pin Tamaño externo: mm Tratamiento de superficie Corriente máxima
SC-4-58 23mm 48mm 2*M12-Φ14 115mm 250*160*23 Niquelado no electrolítico 300A

Placa de bornes semi-hermética para aire acondicionado comercial SC-4-66
Modelo Espesor del cuerpo Distancia entre los pines Especificaciones del pin Longitud del pin Tamaño externo: mm Tratamiento de superficie Corriente máxima
SC-4-66 12mm 30-33mm M8-M6-Φ8 68mm 170*130*12 Niquelado no electrolítico 200A

Placa de bornes semi-hermética para aire acondicionado comercial SC-4-75
Modelo Espesor del cuerpo Distancia entre los pines Especificaciones del pin Longitud del pin Tamaño externo: mm Tratamiento de superficie Corriente máxima
SC-4-75 25mm 49-80mm 2*M10-Φ16 123.5mm 322*253*25 Niquelado no electrolítico 270A

Placa de bornes semi-hermética para aire acondicionado comercial SC-4-20
Modelo Espesor del cuerpo Distancia entre los pines Especificaciones del pin Longitud del pin Tamaño externo: mm Tratamiento de superficie Corriente máxima
SC-4-20 12mm 30mm M6-M5-Φ8 70mm 165*120*12 Niquelado no electrolítico 170A

Placa de bornes semi-hermética para aire acondicionado comercial SC-4-60
Modelo Espesor del cuerpo Distancia entre los pines Especificaciones del pin Longitud del pin Tamaño externo: mm Tratamiento de superficie Corriente máxima
SC-4-60 6.5mm 5mm Φ3.2mm 36.5mm 63*63*6.5 Niquelado no electrolítico 30A

Placa de bornes semi-hermética para aire acondicionado comercial SC-4-47
Modelo Espesor del cuerpo Distancia entre los pines Especificaciones del pin Longitud del pin Tamaño externo: mm Tratamiento de superficie Corriente máxima
SC-4-47 6.5mm 3.6mm Φ3.2mm 36.5mm Φ46*6.5 Niquelado no electrolítico 30A

Placa de bornes semi-hermética para aire acondicionado comercial SC-5-14
Modelo Especificaciones del pin Longitud del pin Tratamiento de superficie Corriente máxima
SC-5-14 1/2-13UNC 3/8-16UNC 150mm Cobre 200A

Placa de bornes semi-hermética para aire acondicionado comercial SC-4-17
Modelo Espesor del cuerpo Distancia entre los pines Especificaciones del pin Longitud del pin Tamaño externo: mm Tratamiento de superficie Corriente máxima
SC-4-17 7.2mm 4.2mm Φ3.2mm 39mm 52*52*7.2 Niquelado no electrolítico 30A
