Terminal hermético para aire acondicionado de vehículos | Borne de compresor de AA

Terminal/Borne de compresor 12V - 24V de aire acondicionado para coches

Solicite un presupuesto

Sitio web: http://auto-metalseal.com.ar/1-1-car-air-conditioner-compressor-terminal.html

Aplicaciones:

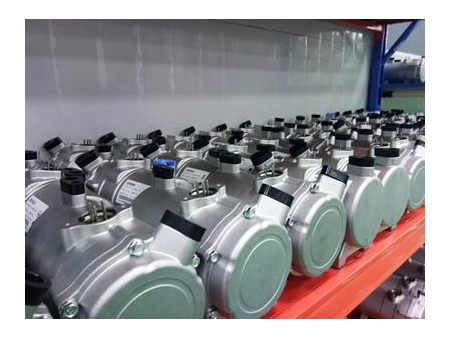

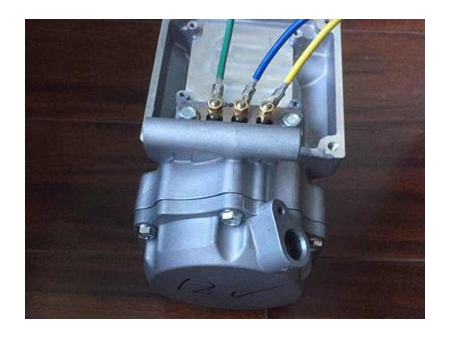

Este terminal o borne hermético 12V - 24V se usa principalmente en compresores eléctricos de 12V - 24 V que requieren hermeticidad, aislamiento eléctrico y resistencia a altas presiones mientras establecen conexiones eléctricas.

Materiales:
Cuerpo: C45
Pin: C45 y 446SS núcleo de cobre, pin de alta potencia.
Cristal: vidrio fundido a alta temperatura
Cerámica: #99

Proporcionamos servicio personalizado de varios tipos de terminales herméticos de acuerdo con sus requerimientos. A continuación, describimos las características de nuestro borne hermético:

Buen aislante: prueba estática a 500 VDC, aislamiento superior a 5000 MΩ
Hermeticidad: permanece hermético a 2.5MPa
Resistencia a altas tensiones: más de 2000 VCA, fuga de corriente inferior a 0,5 mA
Resistencia a la corrosión: con referencia al estándar de niebla GB / T2423.17, sobrepasa el nivel 8
Resistente a varios refrigerantes: R114a, R410a, R22 y CO2
Resistente al choque de calor y de frío: funciona con temperaturas de -40 grados a 300 grados Celsius

Proceso de Sinterización

1.Recepción de los materiales
2.Inspección de entrada
3.Grabado con aguja de acero
4.Eliminación de aceite de la tapa metálica
5.Montaje y sinterización
6.Inspección de hermeticidad
7.Recubrimiento químico con níquel
8.Soldadura
9.Proceso de silicio
10.Inspección de las propiedades eléctricas
11.Inspección física
12.Inspección de control de calidad
13.Embalaje
14.Envío

Tratamiento de la superficie:
Empleamos la técnica de galvanoplastia amigable con el medio ambiente, que es un niquelado no electrolítico con un espesor de 3-5 μm. La capa de níquel no contiene sustancias peligrosas como mercurio, plomo, cadmio o cromo, cumpliendo así con los estándares de la Unión Europea. Además, esta técnica pasó la prueba ambiental de la SGS.

Capacidad de resistencia a la corrosión: después de una prueba de 12 horas con 5% de rocío salino, el área oxidada no debe exceder el 5% del área total de acuerdo con la norma de ISO 9227-2017.
Prueba salina estándar: GB/T2423.17, IEC60068-2-11, ISO4628-3

Las tablas a continuación muestran todos los modelos del terminal hermético 24V para compresor de aire acondicionado de 24 V que hemos fabricado previamente.

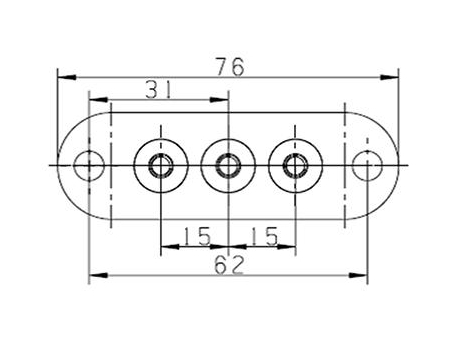

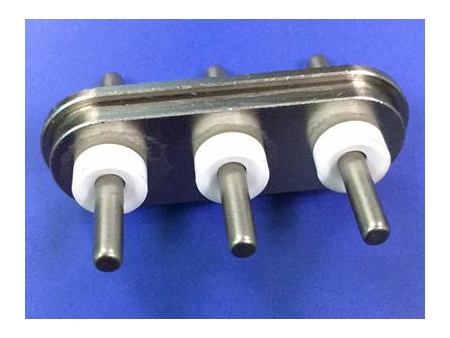

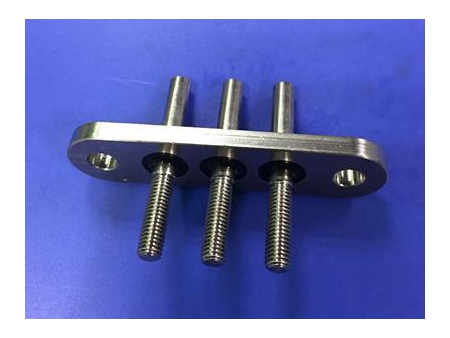

Terminal hermético 12V - 24V SC-4-84 para compresor de aire acondicionado de autos

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-4-84	5mm	15mm	Φ5.5mm	42.5mm	62mm	Rosca M5	Rosca M5	Niquelado no electrolítico	60A

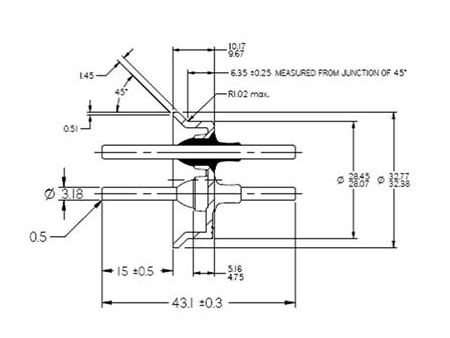

Terminal hermético 12V - 24V SC-1-GY00C para compresor de aire acondicionado de autos

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-1-GY00C	1.45mm	11.66mm	Φ3.18mm	43.1mm	Anillo de ajuste	Inserción directa	Inserción directa	Niquelado no electrolítico	60A

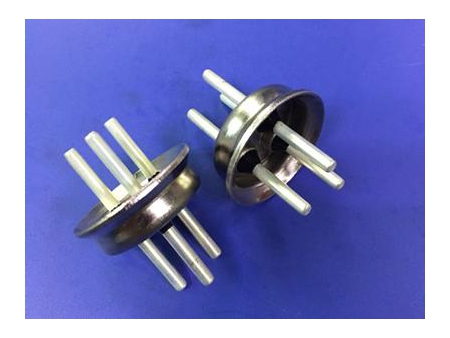

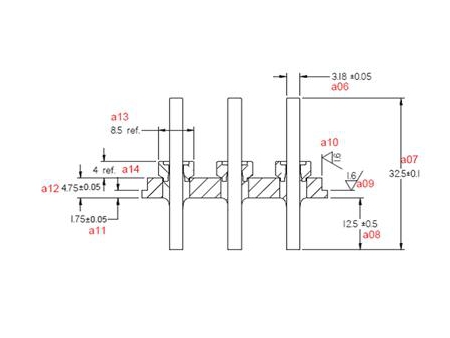

Terminal hermético 12V - 24V SC-4-27C para compresor de aire acondicionado de autos

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-4-27C	4.75mm	14mm	Φ3.18mm	32.5mm	Anillo de ajuste	Inserción directa	Inserción directa	Niquelado no electrolítico	60A

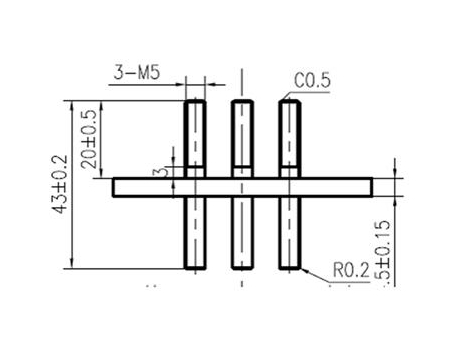

Terminal hermético 12V - 24V SC-4-85 para compresor de aire acondicionado de autos

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-4-85	4.5mm	12mm	Φ5.0mm	43mm	51mm	Inserción directa	Rosca M5	Niquelado no electrolítico	60A

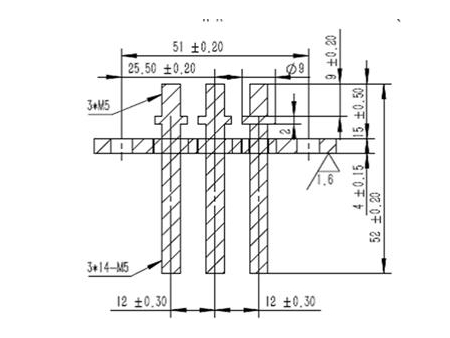

Terminal hermético 12V - 24V SC-4-96104 para compresor de aire acondicionado de autos

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-4-96104	4mm	12mm	Φ5.0mm	52mm	51mm	Rosca M5	Rosca M5	Niquelado no electrolítico	60A

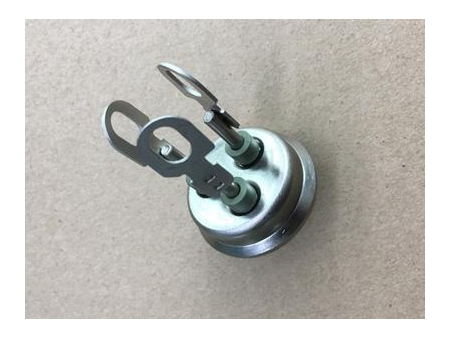

Terminal hermético 12V - 24V SC-1-635I para compresor de aire acondicionado de autos

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-1-635I	1.45mm	15.12mm	Φ3.18mm	43.1mm	Soldada	Inserción directa	Banda bimetálica	Niquelado no electrolítico	60A

Terminal hermético 12V - 24V SC-4-45 para compresor de aire acondicionado de autos

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-4-45	4.75mm	14mm	Φ5.0mm	32.5mm	Anillo de ajuste	Rosca M5	Rosca M5	Niquelado no electrolítico	60A

Terminal hermético 12V - 24V SC-1-78SC para compresor de aire acondicionado de autos

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-1-78SC	1.45mm	11.66mm	Φ3.18mm	40mm	Soldada	Inserción directa	Banda bimetálica	Niquelado no electrolítico	60A

Terminal hermético 12V - 24V SC-4-HQ00C para compresor de aire acondicionado de autos

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-4-HQ00C	4.0mm	12mm	Φ3.18mm	49.3mm	51mm	Inserción directa	Inserción directa	Niquelado no electrolítico	60A

Terminal hermético 12V - 24V SC-4-46M5 para compresor de aire acondicionado de autos

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-4-46M5	4.0mm	12mm	Φ5.0mm	42.5mm	53mm	Rosca M5	Rosca M5	Niquelado no electrolítico	60A

Terminal hermético 12V - 24V SC-4-3.2M4 para compresor de aire acondicionado de autos

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-4-3.2M4	4.0mm	12mm	Φ5.0mm	49.3mm	51mm	Inserción directa 3.2	Rosca M4	Niquelado no electrolítico	60A

Terminal hermético 12V - 24V SC-1-70C para compresor de aire acondicionado de autos

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-1-70C	1.5mm	11.66mm	Φ3.18 mm	36.5mm		Inserción directa 3.2	Conexión por cables	Niquelado no electrolítico	60A
