Terminales/Bornes para electrodomésticos (aire acondicionado y refrigerador) totalmente hermético

Solicite un presupuesto

Sitio web: http://auto-metalseal.com.ar/2-hermetic-home-air-conditioner-terminal.html

Aplicaciones:

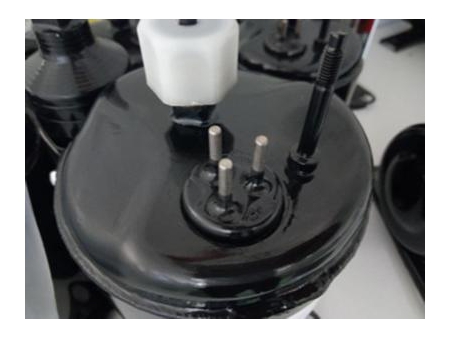

Esta serie de terminales o bornes herméticos se usa básicamente en equipos de aire acondicionado convencionales y compresores para refrigeración que requieren hermeticidad, aislamiento eléctrico y resistencia a altas presiones al tiempo que permiten la conexión eléctrica.

Materiales:
Cuerpo: SPCC
Pin: 446SS 4J28
Vidrio: vidrio fundido a alta temperatura

Proporcionamos servicio personalizado para varios tipos de terminales herméticos de acuerdo con sus requerimientos.
A continuación, se describen las características de nuestro Terminal hermético.

Buen aislamiento: prueba estática a 500 VDC, aislamiento superior a 5000 MΩ
Hermeticidad: se mantiene hermético a 2.5MPa
Resistencia a la altas tensiones: más de 2000 VCA, fuga de corriente inferior a 0,5 mA
Resistencia a la corrosión: en relación al estándar de niebla salina GB / T2423.17, sobrepasa el nivel 8
Resistente a varios refrigerantes: R114a, R410a, R22 y CO2
Resistente al choque de calor y de frío: funciona con temperaturas de -40 grados Celsius a 300 grados Celsius

Proceso de sinterización

1.Recepción de los materiales
2.Inspección de entrada
3.Grabado con aguja de acero
4.Eliminación de aceite de la tapa metálica
5.Montaje y sinterización
6.Inspección de hermeticidad
7.Recubrimiento químico con níquel
8.Soldadura
9.Proceso de silicio
10.Inspección de las propiedades eléctricas
11.Inspección física
12.Inspección de control de calidad
13.Embalaje
14.Envío

Tratamiento de la superficie:
Aplicamos la técnica de galvanoplastia ecológica, que es un niquelado no electrolítico con un espesor de 3-5 μm. La capa de níquel no contiene sustancias peligrosas como mercurio, plomo, cadmio o cromo, cumpliendo así con los estándares de la Unión Europea. Por otra parte, esta técnica pasó la prueba ambiental de la SGS.

Capacidad de resistencia a la corrosión: después de una prueba de 12 horas con 5% de rocío salino, el área oxidada no debe exceder el 5% del área total de acuerdo con la norma de ISO 9227-2017.
Prueba salina estándar: GB/T2423.17, IEC60068-2-11, ISO4628-3

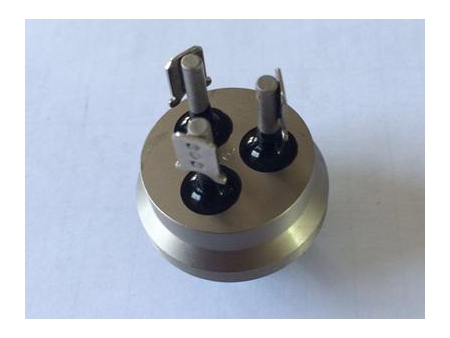

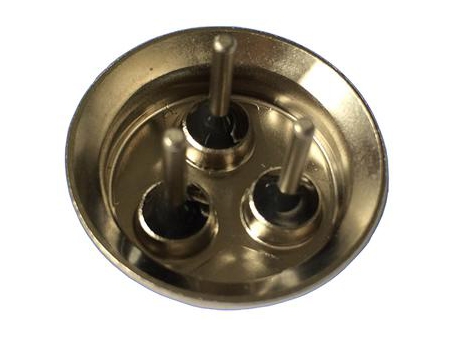

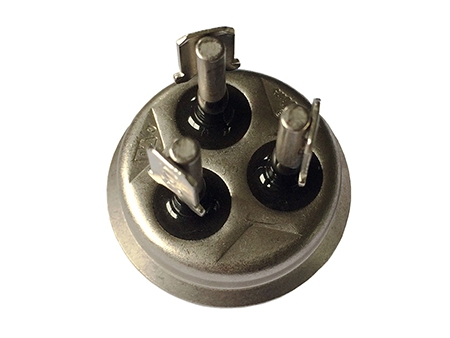

Las tablas a continuación muestran todos los modelos del terminal hermético para aire acondicionado doméstico y terminal para compresor de refrigeración que hemos fabricado.

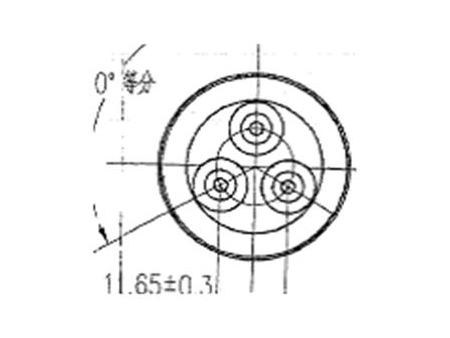

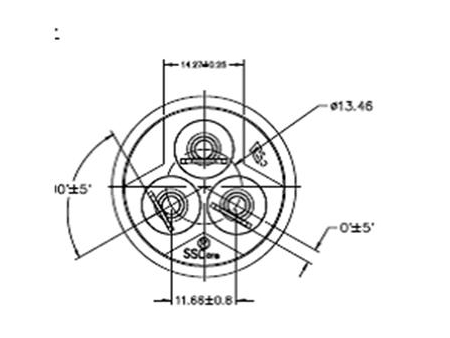

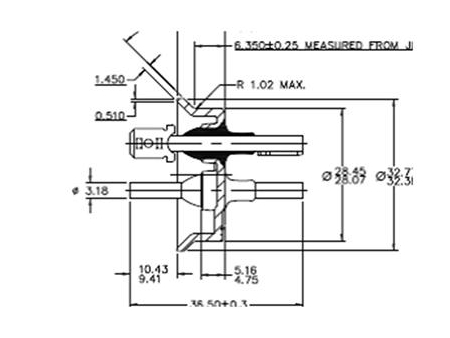

Terminal hermético para aire acondicionado doméstico, Terminal para compresor de refrigeración SC-1-70E

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-1-70E	1.5mm	11.66mm	Φ3.18mm	36.5mm	Anillo de ajuste o soldado	Platina de inserción 6.4	Platina de inserción 6.4	Niquelado no electrolítico	30A

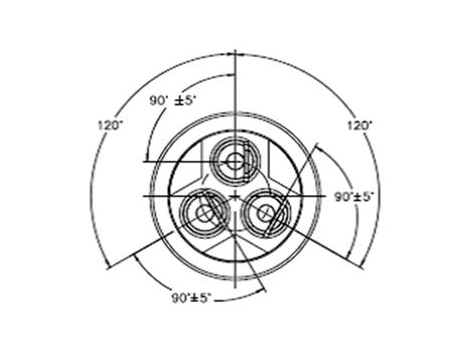

Terminal hermético para aire acondicionado doméstico, Terminal para compresor de refrigeración SCH-1-70E

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SCH-1-70E	2.0mm	11.66mm	Φ3.18mm	36.5mm	Anillo de ajuste o soldado	Platina de inserción 6.4	Platina de inserción 6.4	Niquelado no electrolítico	30A

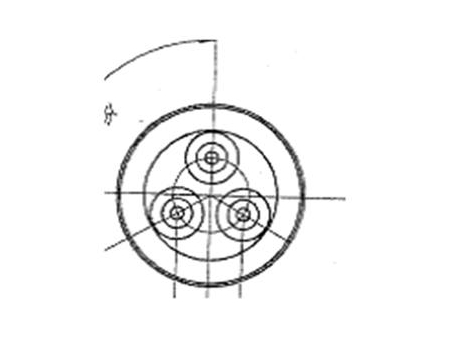

Terminal hermético para aire acondicionado doméstico, Terminal para compresor de refrigeración SCH-1-669

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SCH-1-669	13mm	11.66mm	Φ3.18mm	40.5mm	Anillo de ajuste o soldado	Platina de inserción 6.4	Platina de inserción 6.4	Niquelado no electrolítico	30A

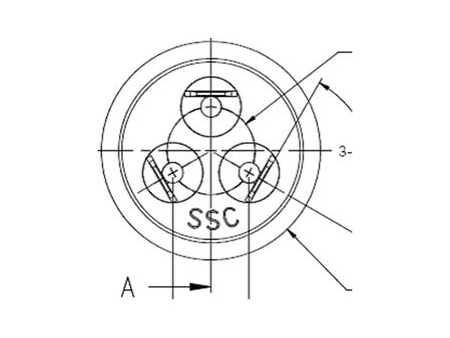

Terminal hermético para aire acondicionado doméstico, Terminal para compresor de refrigeración SC-2-37

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-2-37	1.5mm	11.66mm	Φ2.3mm	32.5mm	Anillo de ajuste o soldado	Inserción directa	Inserción directa	Niquelado no electrolítico	20A

Terminal hermético para aire acondicionado doméstico, Terminal para compresor de refrigeración SC-2-37L

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-2-37L	1.5mm	11.66mm	Φ2.3mm	32.54mm	Anillo de ajuste o soldado	Inserción directa	Platina de inserción 6.4	Niquelado no electrolítico	20A
