Terminal/Borne de compresor 72V - 810V de aire acondicionado para automóviles Fabricante

Terminal/Borne de compresor 72V - 810V de aire acondicionado para automóviles

Solicite un presupuesto

Nosotros: http://auto-metalseal.com.ar/1-2-auto-air-conditioner-compressor-terminal.html

Aplicaciones:

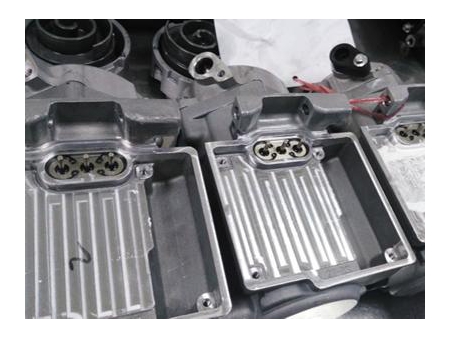

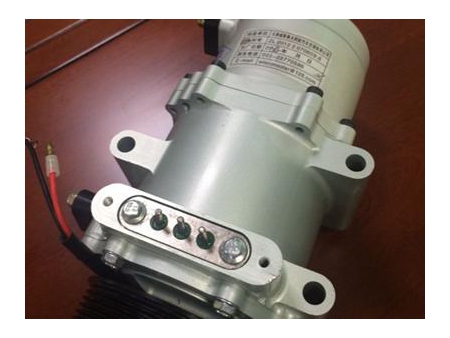

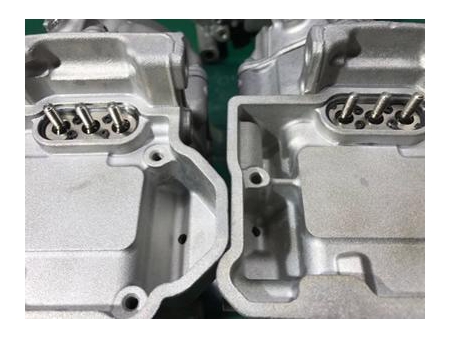

Este borne hermético 72V – 810V para compresor de aire acondicionado de automóviles se usa principalmente en compresores eléctricos de 72V – 810V que requieren hermeticidad, aislamiento eléctrico y resistencia a altas presiones mientras establecen conexiones eléctricas.

Materiales:
Cuerpo: C45, SAPH440, Q345B
Pin: 446SS 4J28
Cristal: vidrio fundido a alta temperatura
Cerámica: #99

Proporcionamos servicio personalizado de varios tipos de terminales herméticos de acuerdo con sus requerimientos. A continuación, describimos las características de nuestro borne hermético:

Buen aislante: prueba estática a 500 VDC, aislamiento superior a 5000 MΩ
Hermeticidad: permanece hermético a 2.5MPa
Resistencia a altas tensiones: más de 2000 VCA, fuga de corriente inferior a 0,5 mA
Resistencia a la corrosión: con referencia al estándar de niebla GB / T2423.17, supera el nivel 8
Resistente a varios refrigerantes: R114a, R410a, R22 y CO2
Resistente al choque de calor y de frío: funciona con temperaturas de -40 grados a 300 grados Celsius

Proceso de Sinterización

1.Recepción de los materiales
2.Inspección de entrada
3.Grabado con aguja de acero
4.Eliminación de aceite de la tapa metálica
5.Montaje y sinterización
6.Inspección de hermeticidad
7.Recubrimiento químico con níquel
8.Soldadura
9.Proceso de silicio
10.Inspección de las propiedades eléctricas
11.Inspección física
12.Inspección de control de calidad
13.Embalaje
14.Envío

Tratamiento de la superficie:
Usamos la técnica de galvanoplastia ecológica, que es un niquelado no electrolítico con un espesor de 3-5 μm. La capa de níquel no contiene sustancias peligrosas como mercurio, plomo, cadmio o cromo, cumpliendo así con los estándares de la Unión Europea. Además, esta técnica pasó la prueba ambiental de la SGS.

Capacidad de resistencia a la corrosión: después de una prueba de 12 horas con 5% de rocío salino, el área oxidada no debe exceder el 5% del área total de acuerdo con la norma de ISO 9227-2017.
Prueba salina estándar: GB/T2423.17, IEC60068-2-11, ISO4628-3

Las tablas a continuación muestran todos los modelos del Terminal hermético 72-810V para compresor de aire acondicionado que que hemos fabricado hasta ahora.

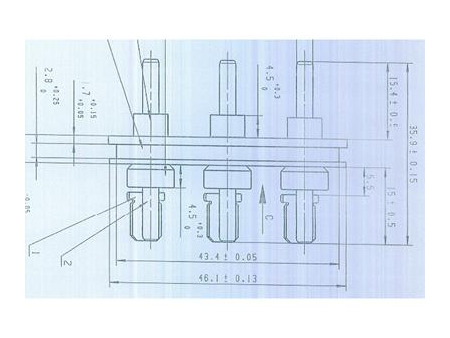

Terminal hermético 72V-810V, SC-4-39 para compresor de aire acondicionado de automóviles

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-4-39	5.4mm	15mm	Φ3.18mm	35.9mm	Anillo de ajuste	Platina de inserción 6.4	Inserción directa	Niquelado no electrolítico	30A

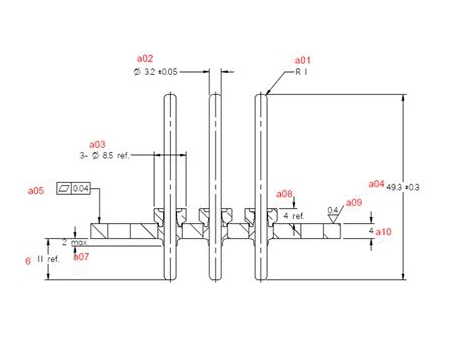

Terminal hermético 76V-810V, SC-4-HQ00 para compresor de aire acondicionado de automóviles

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-4-HQ00	4.0mm	12mm	Φ3.18mm	49.3mm	51mm	Inserción directa	Inserción directa	Niquelado no electrolítico	30A

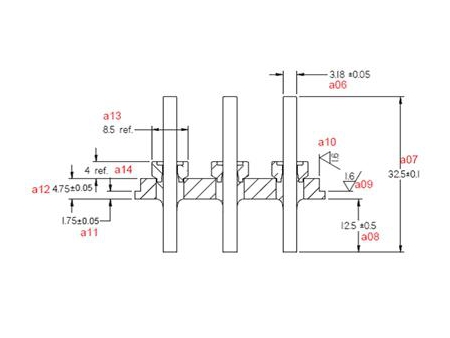

Terminal hermético 72V-810V, SC-4-27 para compresor de aire acondicionado de automóviles

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-4-27	4.75mm	14mm	Φ3.18mm	32.5mm	Anillo de ajuste	Inserción directa	Inserción directa	Niquelado no electrolítico	30A

Terminal hermético 72V-810V, SC-4-24 para compresor de aire acondicionado de automóviles

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-4-24	4.5mm	15mm	Φ3.18mm	31.2mm	57.6mm	Platina de inserción 6.4	4.0 plate insertion	Niquelado no electrolítico	30A

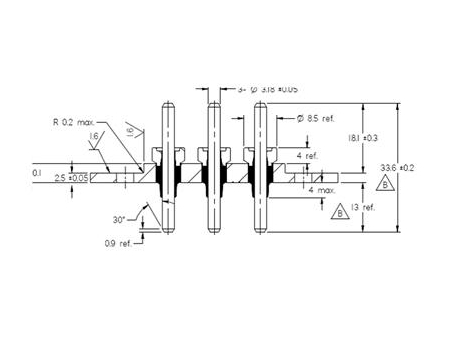

Terminal hermético 72V-810V, SC-4-36 para compresor de aire acondicionado de automóviles

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-4-36	5.0mm	12mm	Φ3.18mm	33.6mm	46.5mm	Inserción directa	Inserción directa	Niquelado no electrolítico	30A

Terminal hermético 72V-810V, SC-4-80 para compresor de aire acondicionado de automóviles

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-4-80	4.8mm	15mm	Φ3.18mm	29.78mm	Anillo de ajuste	Platina de inserción 6.4	Inserción directa	Niquelado no electrolítico	30A

Terminal hermético 72V-810V, SC-4-71 para compresor de aire acondicionado de automóviles

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-4-71	4.0mm	14mm	Φ3.18mm	36.5mm	Anillo de ajuste	Inserción directa	Inserción directa	Niquelado no electrolítico	30A

Terminal hermético 72V-810V, SC-4-TQ00B para compresor de aire acondicionado de automóviles

Modelo	Espesor del cuerpo	Distancia entre los pines	Diámetro externo del pin	Longitud del pin	Distancia entre los orificios	Conexión de la terminal del motor	Conexión de la terminal del controlador	Tratamiento de superficie	Corriente máxima
SC-4-TQ00B	4.0mm	12mm	Φ3.18mm	51.5mm	51mm	Inserción directa	Platina de inserción 6.4	Niquelado no electrolítico	30A
