Tee ranurada de radio largo (tubos de tamaños iguales) Fabricante

Tee ranurada de radio largo (tubos de tamaños iguales)

Solicite un presupuesto

Nosotros: http://grooved-fittings.com.ar/3-7-grooved-long-radius-equal-tee.html

Accesorios ranurados de tubería

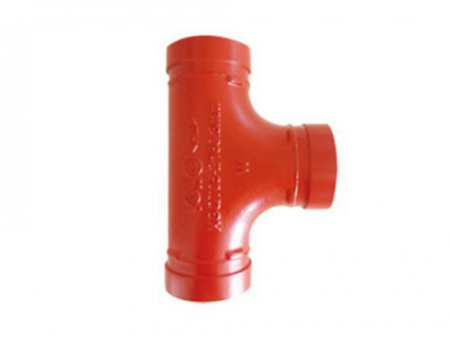

La tee ranurada de radio largo de tubos de tamaños iguales es un tipo de accesorio en T o tee en el que la tubería principal y la tubería principal tienen el mismo tamaño. El cuello de la tee de radio largo de tubos de tamaños iguales es más largo en comparación con una tee de tamaños iguales estándar. La tubería de derivación es perpendicular a la tubería principal y el extremo ranurado se conecta a la tubería mediante acoplamientos para proporcionar cambios en la dirección del flujo.

Aplicaciones recomendadas

La tee ranurada de radio largo es adecuada para varios sistemas de tuberías industriales, como sistemas de tuberías químicas, sistemas de tuberías de pozos de petróleo en aguas profundas y más.
Conecta tuberías, proporciona cambios de dirección y se adapta a tamaños o componentes

Especificaciones principales

Tamaños disponibles: 1 pulgada~12 pulgada |DN25~DN300
Presion de trabajo: 300PSI/2.07MPa
Certificado: FM/UL/CE certificado
Recubrimiento: epoxi /galvanizado
Color: rojo/naranja/blanco, etc.

Especificaciones

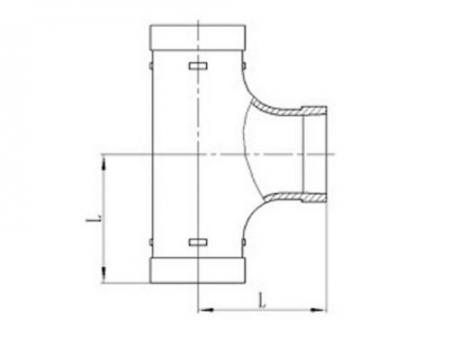

Tamaño nominal	Diámetro exterior de la tubería	Dimensiones
mm/pulgadas	mm/pulgadas	L mm/pulgadas
25 / 1	33.7 / 1.327	70 / 2.76
32 / 1 1/4	42.4 / 1.669	70 / 2.76
40 / 1 1/2	48.3 / 1.9	70 / 2.76
50 / 2	60.3 / 2.375	82 / 3.23
65 / 2 1/2	73 / 2.875	95 / 3.74
65 / 2 1/2	76 / 3	95 / 3.74
80 / 3	88.9 / 3.5	108 / 4.25
100 / 4	108 / 4.25	127 / 5
100 / 4	114.3 / 4.5	127 / 5
125 / 5	133 / 5.25	140 / 5.51
125 / 5	139.7 / 5.5	140 / 5.51
125 / 5	141.3 / 5.563	140 / 5.51
150 / 6	159 / 6.25	165 / 6.5
150 / 6	165.1 / 6.5	165 / 6.5
150 / 6	168.3 / 6.625	165 / 6.5
200 / 8	219.1 / 8.625	197 / 7.76
250 / 10	273 / 10.75	229 / 9.02
300 / 12	323.9 / 12.75	254 / 10
