Equipo de perforación de barreno largo KS311, Equipo de perforación de tiro largo
Solicite un presupuesto
- Dimensiones (L×An×Al): 9700×2300×3300mm
- Peso: 16000kg
- Gradeabilidad: 14°

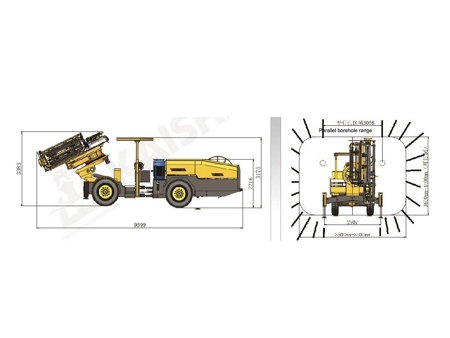

El equipo de perforaión de barreno largo KS311 se utiliza principalmente para tareas de perforación y bulonaje de agujeros largos, además es adecuada para minas subterráneas y túneles con un rango de altura de 3.5m-5m y un rango de ancho de 3.5m-5m. Este equipo de perforación de barrenos largos es capaz de girar la pluma de 360 grados, y está configurada con un mecanismo de pluma giratoria y un riel guía para lograr una perforación completa de orificios de 360 grados y una cobertura horizontal con una retención paralela de 3 metros, es versátil para una variedad de aplicaciones mineras.
Dimensiones y peso | Sistema de perforación | |||||
Longitud | 9700mm | Taladro de roca (drifter) | 1×HC95LH | |||
Ancho | 2300mm | Potencia de impacto | 24kW | |||
Altura | 3300 mm | Flujo de impacto | 138L/min | |||
Peso | 16000 kg | Presión de impacto | 200bar | |||
Velocidad de desplazamiento, nivel | 10 km/h | Presión rotatoria máxima | 210bar | |||
Gradeabilidad | 14° | Frecuencia de impacto | 48-57hz | |||
Unidad de potencia hidráulica eléctrica | Par | 955Nm | ||||
Motor eléctrico | 75kW | Diámetro del orificio | 51-64mm | 64-76mm | 89-102mm | |
Impacto/alimentación/posicionamiento | Bomba de pistón axial variable | Rotación de la viga | R32 | T38 | T45 | |
Rotación | Bombas de engranajes | Longitud de la varilla | 1220mm | 1525mm | 1830mm | |
Precisión del filtro | 10μ | Longitud de la pluma | 3200mm | 3500mm | 3800 | |
Depósito de aceite hidráulico | 240L | Extensión de alimentación | 900mm | 1200mm | 1200mm | |
Enfriador hidráulico | Enfriador de agua | Profundidad de perforación | 30m | 36m | 36m | |
Presión de trabajo | 380V | Pluma | Bajo 20° | |||
Frecuencia | 50Hz | Rotación de la viga | 360° | |||
Método de inicio | Star/delta | Área de perforación | ±1500mm | |||
Carrete de cable | 1×K440 | Sistema de aire y agua | ||||
Capacidad del cable del carrete | 80m | Compresor de aire | 1×JN4 | |||
Diámetro del cable | 32mm | Capacidad | 0.5m3/min | |||
Especificaciones del cable | 3×50 3G10 | Presión | 5-7bar | |||
Soporte o carrier | Dispositivo de lubricación de vástago | Tracción a las cuatro ruedas | ||||
Motor diesel | Cummins QSB3.9-C125 93kW/2200rpm | Consumo de aire de lubricación | 0.3m3/min | |||
Purificación de gases de escape | Catalizador de escape | Consumo de aceite de lubricación | 180-250g/h | |||
Sistema de accionamiento | Accionamiento en cuatro ruedas | Bomba de agua | 1×CR10 | |||
Neumáticos | 12.00-20 | Potencia | 5.5kW | |||
Articulación (knuckle) mecánica | Dirección articulada ±40° | Capacidad de la bomba de agua | 8m3/h | |||
Frenado de desplazamiento | Freno hidráulico | Protección de seguridad | ||||
Frenado de estacionamiento | Freno multidisco húmedo | Nivel de ruido | < 100 dB(A) | |||
Tanque de combustible | 90L | Techo de seguridad de elevación | Cumple con los requisitos de FOPS y ROPS |
- La viga de alimentación está soportada por cilindros hidráulicos para garantizar una operación de perforación suave. Los cilindros de guía hidráulica se utilizan para garantizar que los orificios se perforen con una rectitud casi perfecta;
- El chasis articulado con sistema de accionamiento hidráulico es adecuado para túneles pequeños y medianos;
- El pistón escalonado se utiliza en el taladro de roca (drifter), que ayuda a aumentar la velocidad de perforación, mejorar la eficiencia de la transferencia de energía de impacto del taladro a la roca y reducir el consumo de herramientas de perforación mientras se mantiene la condición del equipo de perforación;
- Sistema de manejo de varillas con una capacidad de transportar hasta 27 barras de perforación y la profundidad de perforación puede alcanzar los 42 metros;
- El equipo hidráulico de perforación de barrenos largos está configurado con taladros (drifter) hidráulicos de media/baja presión de Montabert. Las mangueras y sellos hidráulicos no funcionan en condiciones de alta presión ya que el drifter hidráulico funciona a baja presión de aceite, lo que resulta en una vida útil prolongada, alta confiabilidad y menos costo de mantenimiento en comparación con el drifter hidráulico de alta presión;
- El motor diesel Cummins de bajas emisiones combinado con el sistema de transmisión hidráulica de tracción en las cuatro ruedas se incluye en la plataforma hidráulica de perforación de orificio largo, logrando un ajuste de velocidad continuo, alta pendiente y velocidad de marcha rápida;
- El dispositivo de purificación de gases de escape está equipado para mejorar en gran medida el entorno de trabajo subterráneo;
- El freno de servicio multidisco húmedo de doble circuito y el freno de estacionamiento de almohadillas (pad) múltiples proporcionan un frenado seguro y una alta estabilidad. Además, los botones de parada de emergencia en múltiples puntos mejoran significativamente la seguridad durante las operaciones de minería subterránea y túneles;
- La estructura compacta del equipo de perforación hace que la dirección sea más flexible, el potente chasis articulado permite un ángulo de dirección de ±40° y un ángulo de giro del eje trasero de ±10°, lo que permite que el equipo de perforación pase fácilmente a través de túneles con un ancho mínimo de 2.5m y logre giros en ángulo recto de forma segura en un túnel de 3m de ancho;
- El equipo de perforación de barrenos largos tiene un panel de control centralizado que ofrece una operación fácil y brinda al operador una buena visibilidad. Además, la función de control remoto control de cable mejora la seguridad de operación y la maniobrabilidad;
- La perforadora hidráulica de barrenado largo emplea un sistema de tracción directa de cilindros de aceite de múltiples etapas estándar para el taladro de rocas de gran potencia, para asegurar empuje estable y constante durante el proceso de la perforación.
- Cuenta con un bloque de válvulas que controlan la potencia son de origen Frances de Montabert, esto permite el ajuste automático de la presión de impacto y función anti atascos. Garantizando una perforación suave y precisa durante toda la operación.
- Este equipo de perforación incluye un dispositivo de frenado automático y una función de limpieza de desechos que quedan en el fondo del agujero, detienen de forma automática el empuje e impacto después de finalizar la perforación.
- La perforadora hidráulica utiliza un compresor de aire de tornillo de marca Kaishan para un funcionamiento suave y de fácil mantenimiento.
