Accesorios ranurados de tubería de hierro dúctil

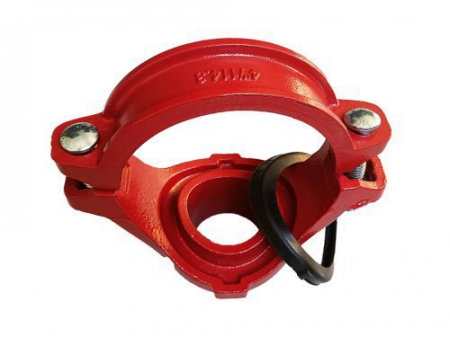

La tee mecánica ranurada consta de placas superior e inferior, una junta y pernos o tuercas, lo que proporciona un método simple y rápido para la conexión de derivaciones. La estructura autosellante de la junta garantiza un sellado permanente. Durante las operaciones de campo, las T mecánicas se pueden instalar con precisión en la tubería para garantizar la precisión de la conexión de salida de la derivación.

Características

Tee mecánica ranurada proporciona una salida ranurada adicional en las tuberías existentes.
Para nuevas construcciones, el uso de una Tee mecánica elimina la necesidad de tees reducidas.
La tee mecánica se puede convertir fácilmente en una cruz cuando sea necesario.

Aplicaciones recomendadas

La tee mecánica ranurada es adecuada para sistemas de tuberías ranuradas, como sistemas de protección contra incendios y sistemas de tuberías de rociadores.

Especificaciones principales

Tamaños disponibles: 2×1 pulgada~10×4 pulgada |DN50×25~DN250×65
Presion de trabajo: 300PSI/2.07MPa
Certificado: FM/UL/CE certificado
Recubrimiento: epoxi/galvanizado
Material: hierro dúctil

Especificaciones

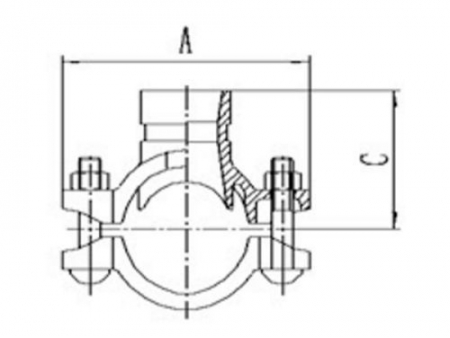

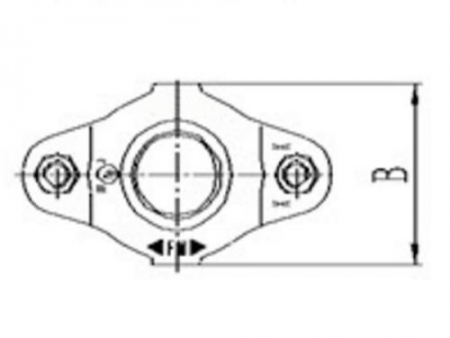

Tamaño nominal	Diámetro exterio de la tubería	Diámetro del agujero	Dimensiones				Tamaño del perno
mm/pulgadas	mm/pulgadas	Medición de corte de agujero	mm/pulgadas				No.-tamaño/ mm
mm/pulgadas	mm/pulgadas	Medición de corte de agujero	A mm	B mm	C mm	D mm	No.-tamaño/ mm
50x25 / 2x1	60x33.7 / 2.375 x 1.33	38 / 1.496	118 / 4.65	74 / 2.91	68 / 2.68	40 / 1.57	M10x55-2
50x32 / 2x1 1/4	60.3x42.4 2.375 x 1.660	45 / 1.77	118 / 4.65	74 / 2.91	68 / 2.68	40 / 1.57	M10x55-2
50x40 / 2x1 1/2	60.3x48.3 2.375 x 1.900	45 / 1.77	118 / 4.65	74 / 2.91	68 / 5 2.7	40 / 1.57	M10x55-2
65x25 / 2 1/2x1	73x33.7 / 2.874 x 1.33	38 / 1.496	132 / 5.197	74 / 2.91	75 / 2.953	47 / 1.850	M12×70-2
65x32 / 2 1/2x1 1/4	73x42.4 / 2.874 x1.660	51 / 2.01	132 / 5.197	84 / 3.31	75 / 2.953	47 / 1.850	M12×70-2
65x40 / 2 1/2x1 1/2	73x48.3 / 2.874 x 1.900	51 / 2.01	132 / 5.197	84 / 3.31	75 / 2.953	47 / 1.850	M12×70-2
65x32 / 2 1/2x1 1/4	76.1 x42.4 3.000x1.660	51 / 2.01	135 / 5.31	84 / 3.31	78 / 3.07	48 / 1.89	M 12x70-2
65x40 / 2 1/2x1 1/2	76.1x48.3 3.000x1 900	51 / 2.01	135 / 5.31	84 / 3.31	78 / 3.07	48 / 1.89	M12x70-2
65x50 / 2 1/2x2	76x60 / 3.000x2.375	51 / 2.01	135 / 5.31	84 / 3.31	78 / 3.07	48 / 1.89	M12x70-2
80x25 / 3x1	89x33 / 3.500x1.33	38 / 1.496	146 / 5.75	74 / 2.91	83 / 3.268	55 / 2.17	M12x70-2
80x32 / 3x1 1/4	88.9x42.4 3.500x1.660	51 / 2.01	146 / 5.75	86 / 3.39	85 / 3.35	55 / 2.17	M12x70-2
80x40 / 3x1 1/2	88.9x48.3 3.500x1 900	51 / 2.01	146 / 5.75	86 / 3.39	85 / 3.35	55 / 2.17	M12x70-2
80x50 / 3x2	88.9 x 60.3 3.500 x 2.375	64 / 2.52	146 / 5.75	96 / 3.78	85 / 3.35	55 / 2.17	M12x70-2
80x50 / 3x2 1/2	88.9x73 / 3.500x3.000	64 / 2.52	146 / 5.75	96 / 3.78	85 / 3.35	55 / 2.17	M12x70-2
100x25 / 4x 1	114x33 / 4.500 x 1.33	38 / 1.496	178 / 7.01	74 / 2.91	98 / 3.86	69 / 2.72	M12x75-2
100x32 / 4x 1 1/4	114.3x42.4 4.500 x 1.660	51 / 2.01	178 / 7.01	86 / 3.39	98 / 3.86	69 / 2.72	M12x75-2
100x40 / 4x1 1/2	114.3x48.3 4.500 x 1.900	51 / 2.01	178 / 7.01	86 / 3.39	98 / 3.86	69 / 2.72	M12x75-2
100x50 / 4x2	114.3x60.3 4.500x2.375	64 / 2.52	178 / 7.01	100 / 3.94	98 / 3.86	69 / 2.72	M12x75-2
100x65 / 4x2 1/2	114.3x73.0 4.500x2.875	70 / 2.76	178 / 7.01	106 / 4.17	98 / 3.86	69 / 2.72	M12x75-2
100x65 / 4x2 1/2	114.3x76.1 4.500 x 3.000	70 / 2.76	178 / 7.01	106 / 4.17	98 / 3.86	69 / 2.72	M12x75-2
100x80 / 4x3	114.3x88.9 / 4.500 x 3.500	89 / 3.5	178 / 7.01	124 / 4.882	99 / 3.898	69 / 2.72	M12x75-2
125x40 / 5x1 1/2	139.7x48.3 5.500x1.900	51 / 2.01	213 / 8.39	86 / 3.39	110 / 4.33	81 / 3.19	M16x85-2
125x50 / 5x2	139.7x60.3 5.500 x 2375	64 / 2.52	213 / 8.39	102 / 4.02	110 / 4.33	81 / 3.19	M16x85-2
125x65 / 5x2 1/2	139.7x76.1 5.500x3.000	70 / 2.76	213 / 8.39	108 / 4.25	110 / 4.33	81 / 3.19	M16x85-2
125x80 / 5x3	139.7x88.9 / 5.500x3.500	89 / 3.5	213 / 8.39	124 / 4.882	110 / 4.33	81 / 3.19	M16x85-2
150x50 / 6x2	165.1x60.3 / 6.500x2.375	64 / 2.52	238 / 9.37	100 / 3.94	125 / 4.92	95 / 3.74	M16x 105-2
150x65 / 6x2 1/2	165 1x73.0 / 6.500x2.875	70 / 2.76	238 / 9.37	108 / 4.25	129 / 5.08	95 / 3.74	M16x 105-2
150x65 / 6x2 1/2	165.1 x 76.1 / 6.500 x 3.000	70 / 2.76	238 / 9.37	113 / 4.45	122 / 4.8	95 / 3.74	M16x 105-2
150x80 / 6x3	165.1x88.9 / 6.500 x 3.5	89 / 3.5	242 / 9.528	128 / 5.039	124 / 4.882	93 / 3.661	M16x 105-2
150x32 / 6x1 1/4	168.3x42.4 / 6.625x1 660	51 / 2.01	255 / 10.04	88 / 3.46	123 / 4.84	96 / 3.78	M16x 105-2
150x40 / 6x1 1/2	168.3x48.3 / 6.625x1.900	51 / 2.01	255 / 10.04	88 / 3.46	123 / 4.84	96 / 3.78	M16x 105-2
150x50 / 6x2	168.3x60.3 / 6.625x2.375	64 / 2.52	255 / 10.04	102 / 4.02	123 / 4.84	96 / 3.78	M16x 105-2
150x65 / 6x2 1/2	168.3x73.0 / 6.625x2.875	70 / 2.76	255 / 10.04	108 / 4.25	127 / 5.000	96 / 3.78	M16x 105-2
200 x 50 / 8x2	219.1x60.3 / 8.625x2.375	64 / 2.52	310 / 12.2	104 / 4.09	153 / 6.02	124 / 4.88	M20x 115-2
200 x 65 / 8x2 1/2	219.1x73.0 / 8.625x2.875	70 / 2.76	310 / 12.2	108 / 4.25	153 / 6.02	124 / 4.88	M20x 115-2
200x65 / 8x2 1/2	219 1 x 76.1 / 8.625 x 3.000	70 / 2.76	310 / 12.2	115 / 4.53	152 / 5.98	124 / 4.88	M20x115-2
200x80 / 8x3	219.1x88.9 / 8.625x3.500	89 / 3.5	310 / 12.2	127 / 5	152 / 5.98	124 / 4.88	M20x 115-2

¿Cuáles son las ventajas de usar accesorios ranurados de tubería en la instalación de tuberías al aire libre o en la instalación de tuberías de larga distancia?

A diferencia de las conexiones de tuberías tradicionales, los accesorios ranurados de tubería se pueden usar en sistemas de tuberías al aire libre o instalaciones de tuberías de larga distancia sin tener en cuenta las limitaciones climáticas, la necesidad de herramientas eléctricas o el soporte de energía relacionado. Además, la instalación de accesorios ranurados de tubería es fácil y altamente eficiente.

¿Cuáles son las aplicaciones industriales de los accesorios ranurados y los acoplamientos mecánicos?

Los accesorios ranurados se usan comúnmente en sistemas de tuberías HVAC, sistemas de tuberías de rociadores contra incendios, plantas de tratamiento de aguas residuales y sistemas de transmisión de petróleo y gas.
