Tee reducida ranurada
Solicite un presupuesto
Accesorios ranurados de tubería

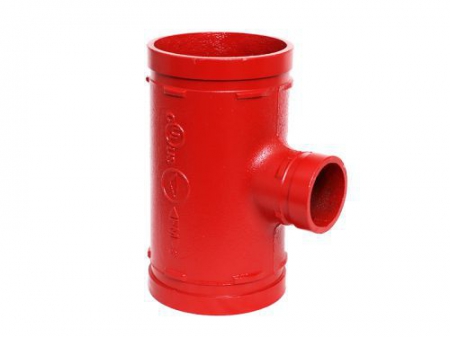

La tee reducida ranurada cuenta con una salida de derivación con un tamaño diferente al de la salida principal. Cada extremo de la tee tiene una ranura, lo que permite conectarla rápida y fácilmente a la tubería mediante acoplamientos o accesorios.
Aplicaciones recomendadas
- La tee reductora ranurada es adecuada para sistemas de tuberías en industrias como la petrolera, química, petrolera, de gas natural y de construcción urbana, como sistemas de tuberías de calefacción, sistemas de drenaje y suministro de agua, y más.
- Conecta tuberías, proporciona cambios de dirección y se adapta a tamaños o componentes.
Especificaciones principales
- Tamaños disponibles: 2×1 pulgada~10×4 pulgada |DN50×25~DN250×65
- Presion de trabajo: 300PSI/2.07MPa
- Certificado: FM/UL/CE certificado
- Recubrimiento: epoxi/galvanizado
Especificaciones

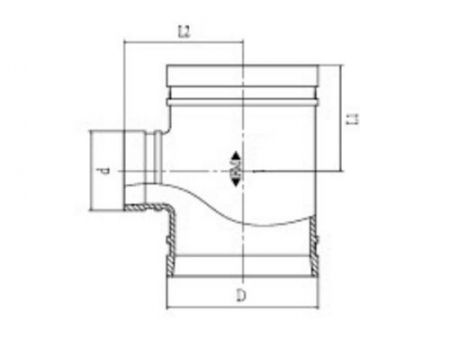

| Tamaño nominal mm/pulgadas | Diámetro exterior de la tubería | Dimensiones | |
| mm/pulgadas | L1mm/pulgadas | L2mm/pulgadas | |
| 50x25 / 2x1 | 60.3 x 33.7 / 2.375x1.315 | 70 / 2.76 | 70 / 2.76 |
| 50x32 / 2x1 1/4 | 60.3 x 42.4 / 2.375x1.660 | 70 / 2.76 | 70 / 2.76 |
| 50x40 / 2x1 1/2 | 60.3 x 48.3 / 2.375 x 1.900 | 70 / 2.76 | 70 / 2.76 |
| 65x32 / 2 1/2x1 1/4 | 73.0 x 42.4 / 2.875x1.660 | 76 / 2.99 | 76 / 2.99 |
| 65x40 / 2 1/2x1 1/2 | 73.0x48.3 / 2.875x1.900 | 76 / 2.99 | 76 / 2.99 |
| 65x50 / 2 1/2 x 2 | 73.0 x 60.3 / 2.875x2.375 | 76 / 2.99 | 76 / 2.99 |
| 65x32 / 2 1/2X1 1/4 | 76.1 x42.4 / 3.000x1.660 | 76 / 2.99 | 76 / 2.99 |
| 65x40 / 2 1/2X1 1/2 | 76.1x48.3 / 3.000x1.900 | 76 / 2.99 | 76 / 2.99 |
| 65x50 / 2 1/2X2 | 76.1x60.3 / 3.000x2.375 | 95 / 3.74 | 95 / 3.74 |
| 80x50 / 3x2 | 88.9 x 60.3 / 3.500x2.375 | 108 / 4.25 | 108 / 4.25 |
| 80x65 / 3x2 1/2 | 88.9 x 76.1 / 3 500x3000 | 108 / 4.25 | 108 / 4.25 |
| 100x65 / 4x2 1/2 | 108.0x76.1 / 4.250 x 3.000 | 127 / 5 | 127 / 5 |
| 100x80 / 4x3 | 108.0 x 88.9 / 4.250 x 3.500 | 127 / 5 | 127 / 5 |
| 100x50 / 4x2 | 114.3x60.3 / 4.500x2.375 | 127 / 5 | 127 / 5 |
| 100x65 / 4x2 1/2 | 114.3x76.1 / 4.500 x 3.000 | 127 / 5 | 127 / 5 |
| 100x80 / 4x3 | 114.3x88.9 / 4.500x3.500 | 127 / 5 | 127 / 5 |
| 125x65 / 5x2 1/2 | 133.0 x 76.1 / 5.250 x 3.000 | 122 / 4.8 | 122 / 4.8 |
| 125x 100 / 5x4 | 133.0x108.0 / 5 250 x 4 250 | 122 / 4.8 | 122 / 4.8 |
| 125x50 / 5x2 | 139.7x60.3 / 5.500 x 2.375 | 110 / 4.33 | 110 / 4.33 |
| 125x65 / 5x2 1/2 | 139.7 x 76.1 / 5.500 x 3.000 | 110 / 4.33 | 110 / 4.33 |
| 125x80 / 5x3 | 139.7 x 88.9 / 5.500 x 3.500 | 110 / 4.33 | 110 / 4.33 |
| 125x100 / 5x4 | 139.7x114.3 / 5.500 x 4.500 | 110 / 4.33 | 110 / 4.33 |
| 150x65 / 6x2 1/2 | 159.0x76.1 / 6.250 x 3.000 | 122 / 4.8 | 122 / 4.8 |
| 150x80 / 6x3 | 159.0x88.9 / 6.250 x 3.500 | 122 / 4.8 | 122 / 4.8 |
| 150x100 / 6x4 | 159.0x108.0 / 6.250 x 4.250 | 122 / 4.8 | 122 / 4.8 |
| 150x 100 / 6x4 | 159.0 x 114.3 / 6.250 x 4.500 | 122 / 4.8 | 122 / 4.8 |
| 150x50 / 6x2 | 165.1 x 60.3 / 6.500x2.375 | 165 / 6.5 | 165 / 6.5 |
| 150x65 / 6x2 1/2 | 165.1 x 76.1 / 6.500 x 3.000 | 165 / 6.5 | 165 / 6.5 |
| 150x80 / 6x3 | 165.1 x88.9 / 6.500x2.376 | 165 / 6.5 | 165 / 6.5 |
| 150x50 / 6x2 | 168.3 x 60.3 / 6.625 x 2.376 | 140 / 5.51 | 140 / 5.51 |
| 150x65 / 6x2 1/2 | 168.3x73 / 6.625 x 2.874 | 140.00 | 140.00 |
| 150x65 / 6x2 1/2 | 168.3 x 76.1 / 6.625x3.000 | 140 / 5.51 | 140 / 5.51 |
| 150x80 / 6x3 | 168.3 x 88.9 / 6.625 x 3.500 | 140 / 5.51 | 140 / 5.51 |
| 150x100 / 6x4 | 168.3x114.3 / 6.625 x 4.500 | 140 / 5.51 | 140 / 5.51 |
| 200 x 65 / 8 x 2 1/2 | 219.1 x 76.1 / 8.625 x 3.000 | 197 / 7.76 | 197 / 7.76 |
| 200x80 / 8x3 | 219.1 x88.9 / 8.625 x 3.500 | 197 / 7.76 | 197 / 7.76 |
| 200x100 / 8x4 | 219.1 x 114.3 / 8.625 x 4.500 | 197 / 7.76 | 197 / 7.76 |
| 200x125 / 8x5 | 2191x139.7 / 8.625 x 5.500 | 197 / 7.76 | 197 / 7.76 |
| 200x150 / 8x6 | 219.1x166.1 / 8.62S x 6.500 | 197 / 7.76 | 197 / 7.76 |
| 200x 150 / 8x6 | 219.1x168.3 / 8.625 x 6.625 | 197 / 7.76 | 197 / 7.76 |
| 250x100 / 10x4 | 273.0x114.3 / 10.750 x 4.500 | 229 / 9.02 | 229 / 9.02 |
| 250x125 / 10x5 | 273.0 x 139.7 / 10.750x5.500 | 229 / 9.02 | 229 / 9.02 |
| 250x 150 / 10x6 | 273.0 x 165.1 / 10.750x6.500 | 229 / 9.02 | 229 / 9.02 |
¿Cuáles son los accesorios ranurados comunes en un sistema de tuberías?
Los accesorios ranurados comunes utilizados en los sistemas de tuberías incluyen acoples ranurados, accesorios ranurados de tubería y salidas de tubería ranuradas, etc.
¿Cuáles son las aplicaciones comunes de los accesorios y acoplamientos ranurados?
Estos accesorios y acoplamientos ranurados se utilizan comúnmente en sistemas de tuberías de baja presión, como sistemas de tuberías de rociadores contra incendios, sistemas de transporte de oleoductos, sistemas de transporte de fluidos en plantas químicas y más.
