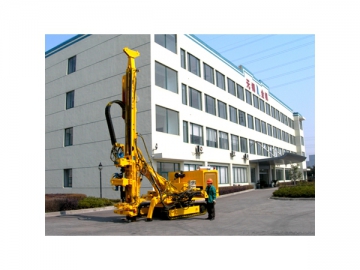

Máquina perforadora hidráulica con doble cabezal de pozos geotérmicos sobre orgugas YGL-120R
Aplicaciones
La máquina perforadora hidráulica de doble cabezal de pozos geotérmicos sobre orugas YGSL-120R es un equipo ideal para realizar perforaciones con diferentes métodos y en suelos con diferentes características, tales como suelos no compactos, capas de grava y fragmentos de roca.
Es utilizada no solo en la perforación para sistemas GSHP, sino también en la perforación de pozos de agua, pozos de exploración marítima, agujeros de drenaje y agujeros para anclaje de sistemas pretensados de gran tonelaje, los cuales son muy utilizados en proyectos de ingeniería geotérmica, tales como la construcción de represas, autopistas y vías férreas, entre otros. Adicionalmente, son ampliamente utilizadas en la perforación con tubería de revestimiento en proyectos de ingeniería subterránea, así como también en perforación de agujeros para reforzamiento por inyección de lechada de cemento, perforación de pequeños agujeros en los cimientos y perforación de agujeros para prevención de deslizamientos de tierra y rocas.
Características
1. La máquina perforadora hidráulica de doble cabezal de pozos geotérmicos sobre orugas esta equipada con cabezales tanto en la parta delantera como trasera, lo cual le permite realizar diferentes tipos de perforación. Por ejemplo, puede realizar perforaciones tanto con herramientas de perforación internas como externas. Además puede realizar perforación con herramientas internas en la parte delantera y perforación con las herramientas externas en la parte trasera.
2. Ofrece dos niveles de velocidad de rotación (alta velocidad y baja velocidad). Además estos niveles de velocidad pueden ser ajustados fácil y rápidamente, lo cual es apropiado para proyectos de perforación en los cuales se utilizan varios métodos o técnicas al mismo tiempo, tales como perforación por rotación, perforación por impacto y rotación, (martillo perforador de fondo), perforación con excavadora de tornillo y muchas otras.
3. Al estar diseñada con un gran torque de rotación y gran capacidad de avance, esta máquina perforadora se caracteriza por realizar perforaciones de manera rápida. Adicionalmente, garantiza tanto la seguridad del equipo, como la eficiencia durante su funcionamiento.
4. La máquina perforadora cuenta con un chasis con sistema de orugas, el cual ofrece mejor desplazamiento, mayor rapidez y alta precisión en el posicionamiento para la perforación. Esto permite reducir el tiempo en el que se realizan las perforaciones y el cambio continuo de ubicación.
5. Sus componentes, como la bomba hidráulica, el motor y las válvulas de operación son adquiridas a reconocidas marcas internacionales, por lo tanto, nuestra máquina perforadora ofrece un desempeño seguro, estable y además una larga vida útil
6. Esta máquina perforadora esta equipada con dispositivos de llaves hidráulicas y abrazaderas, los cuales permiten ajustar y remover rápidamente las herramientas de perforación. Adicionalmente, su diseño reduce considerablemente las labores realizadas por el operador de la máquina durante la perforación.
7. Esta máquina se caracteriza por su diseño modular, el cual garantiza su fácil transporte. Además, ofrecemos equipos adicionales como el dispositivo de control remoto y el interruptor de seguridad para casos de emergencia (opcionales).
Especificaciones
1. Profundidad del agujero (m): 150~80
2. Diámetro del agujero (mm): Ф100~195
3. Velocidad de rotación del cabezal de la varilla de perforación (hacia adelante/ hacia atrás) (rpm): 5~35(baja); 5~70(alta)
4. Torque máximo del cabezal de la varilla de perforación (Nm): 6000
5. Velocidad de rotación de la tubería de revestimiento (hacia adelante/ hacia atrás) (rpm): 10
6. Torque máximo del cabezal de la tubería de revestimiento (Nm): 12000
7. Avance (mm): 3500
8. Capacidad de levantamiento (kN): 55
9. Fuerza de empuje (kN): 35
10. Carrera de deslizamiento del mástil (mm): 850
11. Angulo de oscilación del mástil (°): 90 izquierda, 20 derecha; o 20 izquierda, 90 derecha
12. Diámetro interno de la abrazadera (mm): 200
13. Angulo de giro de la plataforma superior (°): 30 derecha, 90 izquierda; o 30 izquierda, 90 derecha
14. Capacidad de ascenso (°): 20
15. Velocidad de desplazamiento del sistema de orugas (kM/h): 1.2
16. Potencia del motor (kW)(Motor diesel): 125
17. Dimensiones generales (durante el transporte) (mm): 7650x2250x3217
18. Peso total(kg): aproximadamente 8500
19. Equipos opcionales
a) Cabestrante hidráulico de 1.1 toneladas / montacargas (con polea de corona)
b) Bomba para lodo
c) Dispositivo de limpieza de polvo en húmedo
d) Dispositivo de control remoto
e) Interruptor de seguridad en casos de emergencia
