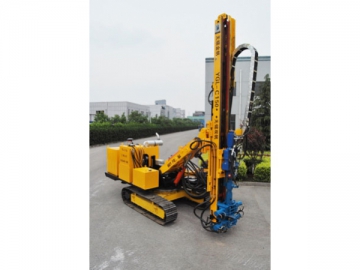

Máquina perforadora hidráulica de impacto con cabezal superior sobre orugas YGL-C150
Aplicaciones
La máquina perforadora hidráulica de impacto con cabezal superior sobre orugas YGL-C150 es ampliamente utilizada en la perforación para construcción de túneles, así como también perforación de agujeros para inyección de lechada de reforzamiento, creación de agujeros de drenaje y perforación de agujeros para anclaje de sistemas pretensados de gran tonelaje en todo tipo de proyectos de ingeniería geotérmica, tales como perforación para construcción de represas, vías férreas, autopistas, etc. Adicionalmente, esta máquina perforadora es ideal para crear agujeros utilizados en los sistemas GSHP (climatización geotérmica), pozos de agua, exploración de agua, así como también perforaciones para proyectos de prevención de desastres en caso de deslizamientos de tierra y rocas.
Características
1. La máquina perforadora hidráulica de impacto con cabezal superior sobre orugas esta equipada con un cabezal hidráulico de rotación importado desde Alemania, el cual permite realizar perforaciones en diferentes ángulos y además garantiza el desempeño confiable de la máquina.
2. No produce polvo y además no requiere de compresor de aire durante la perforación en suelos no compactos, capas de grava y fragmentos de rocas.
3. Utiliza una técnica especial de perforación con tubería de revestimiento, la cual garantiza la reducción del tiempo utilizado en proyectos de perforación, debido a la gran velocidad con la cual se pueden crear agujeros.
4. En caso de suelos con condiciones difíciles, la máquina perforadora hidráulica de impacto con cabezal superior sobre orugas puede realizar la perforación utilizando el método de doble tubo giratorio, el cual ofrece agujeros más estables y permite que el tubo de revestimiento se deslice fácilmente.
5. Nuestras máquinas perforadoras hidráulicas pueden ser utilizadas con diferentes métodos de perforación y en suelos con diferentes características, especialmente suelos con capas no compactas, capas de grava y fragmentos de rocas.
Especificaciones
Máquina perforadora hidráulica de impacto con cabezal superior sobre orugas | YGL-C150 | |
Peso total | kg | 7500 |
Largo* Ancho* Alto (modo funcionamiento) | mm | 6100×2100×2350 |
Temperatura ambiental | ℃ | -10~38 |
Profundidad nominal de perforación | m | 150~80 |
Diámetro de perforación | mm | 130~250 |
Rangos de los ángulos de los agujeros | ℃ | -90~15 |
Rango de perforación horizontal | mm | 2050~3050 |

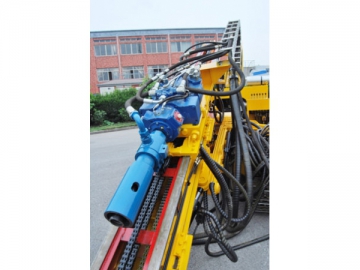

Cabezal(Importado de Alemania) | Unid. | Estándar | Velocidad de rotación |
VelocidadⅠ | rpm | 32 | 60 |
Par de torsión Ⅰ | N.m | 9000 | 7500 |
VelocidadⅡ | rpm | 64 | 120 |
Par de torsión Ⅱ | N.m | 4500 | 3500 |
Martillo de impacto | |||
Potencia de impacto | N.m | 400 | |
Frecuencia de impacto | Min-1 | 1800 | |
Funcionamiento del cabezal superior | ||
Avance | mm | 3500 |
Fuerza de empuje | kN | 45 |
Capacidad de levantamiento | kN | 60 |
Mástil | ||
Recorrido de desplazamiento | mm | 400 |
Rangos de los ángulos de balanceo del mástil | ° | -30~90 o -90~30 |
Tipo de motor | Motor diesel Cummins | |
Potencia | kW | 75 |
Velocidad de rotación | rpm | 2000 |
Capacidad del tanque de combustible | L | 150 |
Chasis del sistema de orugas | PD135 | |
Ancho del chasis del sistema de orugas | mm | 400 |
Presión sobre el suelo | MPa | ＜0.05 |
Rangos de giro de la plataforma | ° | -30~derecha 90 o -90~30 |
Capacidad de ascenso | ° | ≤20 |
La máquina perforadora hidráulica de impacto con cabezal superior sobre orugas puede equiparse con los siguientes accesorios:
1. Cabestrante hidráulico
2. Bomba para lodo o bomba centrifuga
Jinfan se reserva el derecho a cambiar las especificaciones presentadas anteriormente sin previo aviso.
