Chigre de remolque de 150t - tipo cascada
-

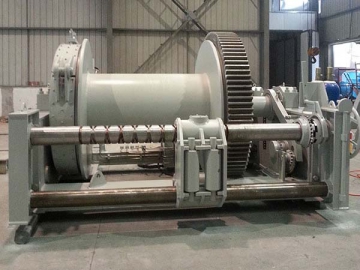

Chigre de remolque en taller
-

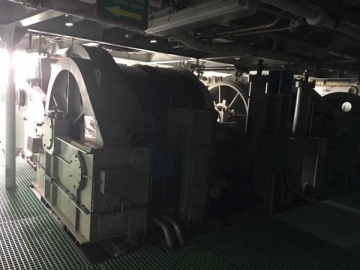

Chigre de remolque a bordo
-

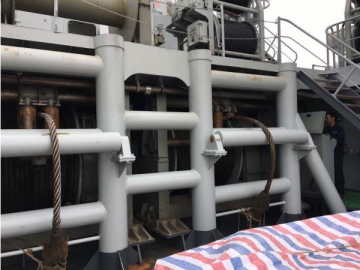

Chigre de remolque a bordo
-

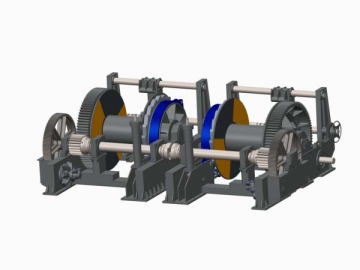

Chigre de remolque de 200t hidráulico - tipo paralelo
-

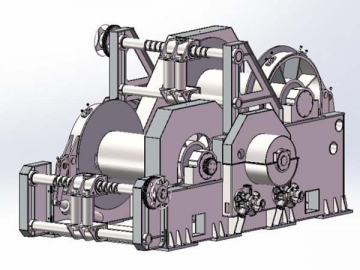

Chigre de remolque - tipo cascada
Elementos destacables
Carga del tambor de hasta 300t
Certificados de todas las sociedades de clase importantes
Diseño / producción personalizada y hecha a medida
Características
1. Colocación tipo cascada o paralela
El chigre de remolque consiste de dos tambores montado de forma vertical (cascada) u horizontal (paralela) que enrollan las cuerdas para elevar o arrastrar peso. Los tambores se controlan utilizando un freno y un embrague y tienen buenos rodamientos y cargas para sujeción de cuerdas.
2. Dispositivo de bobina (enrollador de alambre)
Para asegurar la alineación de las cuerdas de alambre de acero, se coloca un dispositivo de bobina o ranura.
3. Medidas de seguridad
Para más seguridad y confiabilidad, personalizamos características especiales del chigre de remolque que pueden incluir una liberación de emergencia, medición de carga, medición de largo de ropa liberada, alarma de evacuación de cuerda y remolque de tensión constante.
4. Control de tensión constante
El chigre de remolque puede tener tambor simple, tambor doble y tambor triple. Consiste de una caja de reducción, tambor, dispositivo de bobinado, eje intermedio, dispositivo de frenado hidráulico, embrague y estante, etc. El chigre de remolque se aplica en la operación de manejo de anclaje de remolcado, AHTS y salvataje de barcos, entre otros.
Chigre de remolque personalizado
Ofrecemos producción personalizada de nuestro chigre de remolque. Para hacerlo, necesitaremos saber el tipo de conducción (eléctrico, hidráulico-electrónico o hidráulico diésel), si se requieren rueda de cadena y control remoto, preferencias de sociedad de clasificación y la carga nominal, velocidad nominal y carga de sujeción.
| Especificaciones | Carga del tambor (kN) | Velocidad nominal (m/s) | Velocidad de carga liviana (m/s) | Diámetro del alambre (kN) | MBL del alambre (kN) | Carga de sujeción (kN) | Diámetro del tambor (kN) | Capacidad del tambor de alambre (m) |
| 16 | 160 | ≥0.125 | ≥0.25 | Φ26 | 425 | 470 | 416 | 500 |
| 25 | 250 | Φ32 | 645 | 710 | 512 | 600 | ||
| 40 | 400 | Φ40 | 1010 | 1111 | 640 | 750 | ||
| 63 | 630 | Φ48 | 1450 | 1595 | 768 | 850 | ||
| 80 | 800 | ≥0.08 | ≥0.16 | Φ52 | 1700 | 1870 | 832 | 1000 |
| 100 | 1000 | Φ54 | 1840 | 2024 | 864 | |||
| 125 | 1250 | Φ58 | 2120 | 2332 | 928 | 1200 | ||
| 160 | 1600 | Φ64 | 2720 | 3000 | 1024 | |||
| 200 | 2000 | Φ70 | 3483 | 3483 | 1120 | 1500 | ||
| 300 | 3000 | ≥0.083 | ≥0.16 | Φ76 | 5224 | 5224 | 1220 | 1500 |
Aplicación
Los chigres de remolque de Delin se han aplicado en remolques de salvataje en el océano de 14,000kW, remolques de salvatajes de 3,000t y en buques rompehielos de tipo nuevo, etc.
