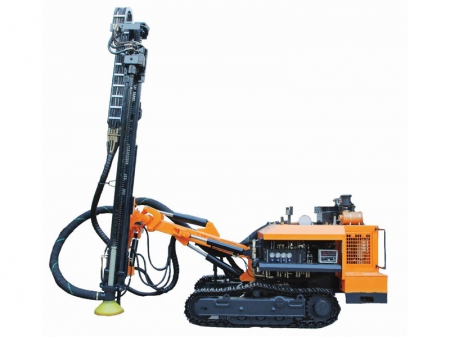

Perforadora hidráulica sobre oruga KG610/KG610H
La perforadora hidráulica sobre oruga KG610/KG610H se utiliza para proyectos en canteras y minas a cielo abierto. Esta maquinaria utiliza un mecanismo de desplazamiento por orugas y tracción integral. La estabilización de la oruga y su motor a pistón mejora la presión de trabajo y la capacidad de ascenso de la máquina. La amplia inclinación y el cilindro de elevación hidráulico del brazo permiten que este equipo de perforación proporcione una operación óptima en posiciones difíciles. Asimismo, cuenta con dos motores que aumentan el par de rotación y la velocidad de giro. Los cilindros y cadenas de elevación aumentan la fuerza de ascenso y la fiabilidad. Posee un colector de polvo más grande que aumenta su eficiencia. El sistema de plegado de perfil engrosado que se utiliza para la carcasa mejora la intensidad y la rigidez; y el anillo adicional facilita la manipulación y la elevación.
La perforadora hidráulica sobre oruga KG610/KG610H para trabajos a cielo abierto cuenta con un colector de polvo, para que la operación sea respetuosa con el medio ambiente y proporcione mayor seguridad.
Parámetros resumidos
Diámetro de perforación: 105-202
Profundidad de perforación moderada 40m
Carrera útil: 4010mm
Método de alimentación: cilindro de aceite – cadena tensora
Potencia auxiliar: QSB3.9-C125(92KW/2200r/min) Cummins
Modelo de perforadora | KG610 | KG610H |
Peso total de la máquina | 7100KG | 7600KG |
Medidas externas | 6700×2250×2850mm | 6700×2800×2850mm |
Dureza de la roca | f=6-20 | |
Diámetro de perforación | Φ105-202mm | |
Profundidad de perforación moderada | 40m | |
Velocidad de giro | 0-110rpm | |
Par de giro | 4500N·m | |
Potencia de elevación | 25KN | |
Método de alimentación | cilindro de aceite – cadena tensora | |
Carrera útil | 4010mm | |
Velocidad de desplazamiento | 0-4km/h | |
Pendiente máxima | ≤30° | |
Altura libre sobre el suelo | 440mm | |
Ángulo de inclinación de la barra | Abajo:135°, arriba: 50°, total: 185° /abajo:135°, arriba: 50°, total: 185° | |
Ángulo oscilante de la barra | Izquierda: 40°, derecha: 40°, total: 80° /izquierda: 40°, derecha: 40°, total: 80° | |
Ángulo de inclinación del brazo de perforación | Abajo: 55°, arriba: 25°, total: 80° /abajo: 55°, arriba: 25°, total: 80° | |
Ángulo oscilante del brazo de perforación | Izquierda: 45°, derecha: 45°, total: 90° /izquierda: 45°, derecha: 45°, total: 90° | |
Ángulo de elevación de la oruga | ±8° | |
Longitud de compensación de la barra | 900mm | |
Potencia auxiliar | QSB3.9-C125(92KW/2200r/min) / Cummins QSB3.9-C125(92KW/2200r/min) | |
Varilla de perforación | K5 | |
Martillo DTH | Φ76×3m o Φ89×3m | |
Consumo de aire | 15-26m3/min | |
Altura máxima del orificio horizontal | 2850mm | |
Altura máxima del orificio horizontal | 900mm |

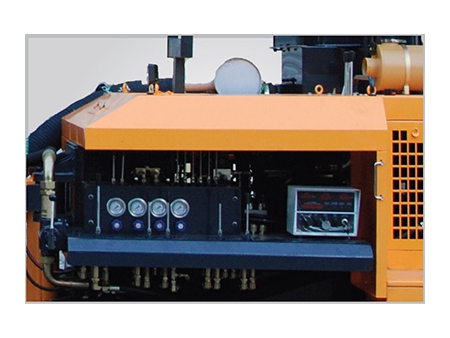

- Panel de control de fácil operación

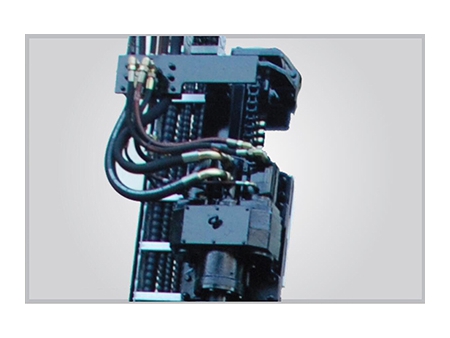

- Girador de alto par
- Sistema hidráulico estable

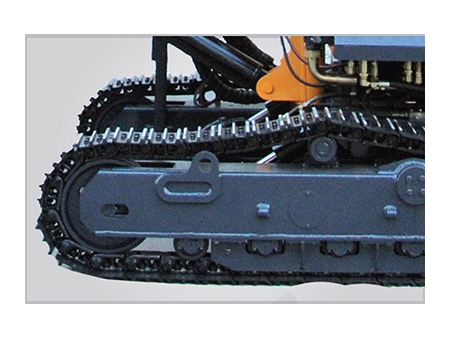

- Oruga de acero adaptada a todos los terrenos

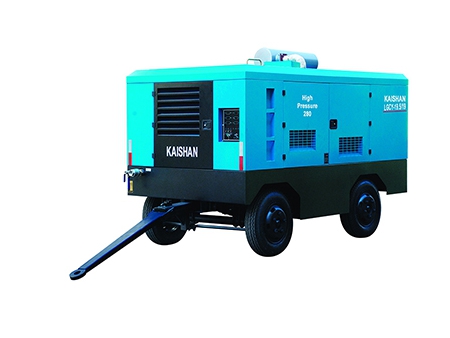

- Compresor de aire
