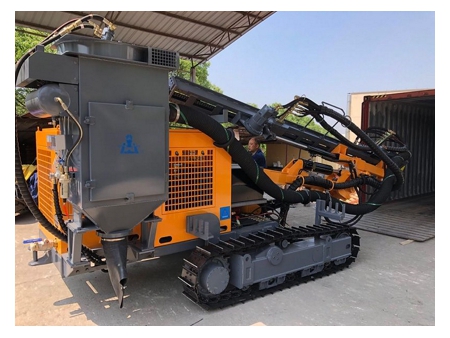

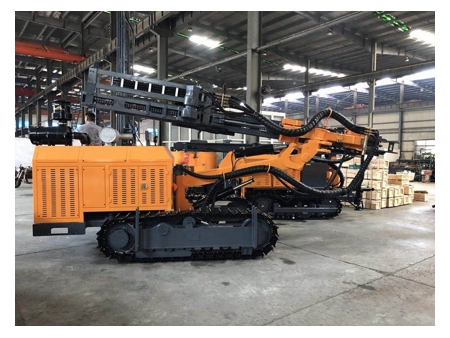

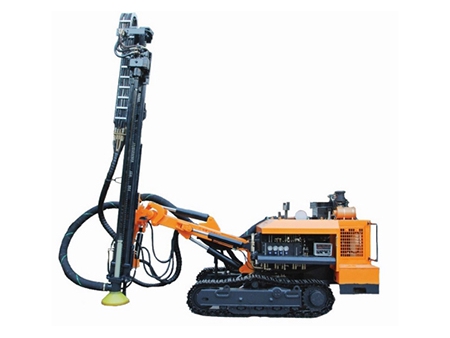

Perforadora con martillo de fondo DTH, KG610/KG610H
Equipo de perforación de superficie para minería a cielo abierto

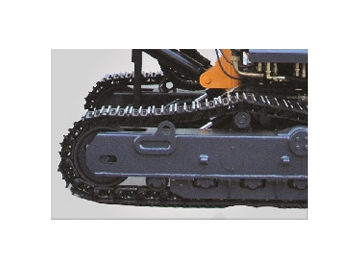

Esta perforadora con martillo de fondo DTH está equipada con un motor Cummins de 4 cilindros, también se caracteriza por su efectividad en el trabajo y su menor emisión (contaminación), dando de manera positiva el ambiente de trabajo. Con un motor de pistón y una pista continua reforzada, esta máquina de construcción funciona mejor en la escalada de rampa. Los amplios ángulos de giro e inclinación hacen que la unidad sea adecuada para diversas aplicaciones de perforación. Caracterizado por dos motores rotacionales que pueden aumentar la fuerza de alimentación y extracción y el funcionamiento confiable de la máquina, este equipo de perforación cuenta con materiales reforzados lo suficientemente fuertes como para su transporte de un sitio a otro.
Modelo | ||
Peso total | 7100kg | 7600kg |
Dimensiones | 6700×2250×2850mm | 6700×2800×2850mm |
Dureza de la roca | F=6-20 | |
Diámetro del orificio | Ø105-202mm | |
Profundidad del orificio | 40m | |
RPM | 0-110rpm | |
Par de rotación máximo | 5000N.m(Max) | |
Fuerza de extracción | 25kN | |

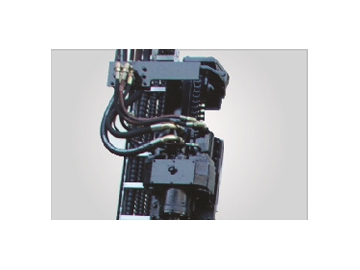

Tipo de alimentación | Motor cadena de rodillos | |
Desplazamiento de extensión de alimentación | 3000mm | |
Velocidad de desplazamiento | 0-4km/h | |
Gradeabilidad | ≤30° | |
Distancia al suelo | 440mm | |
Ángulo de inclinación | abajo:135°, arriba:50°, total:185° | |
Ángulo de giro | izquierda:40°, derecha:40°, total:80° | |

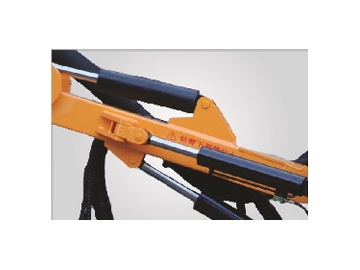

Ángulo de inclinación de la pluma | abajo:55°, arriba:25°, total:80° | |
Ángulo de giro de la pluma | izquierda:45°, derecha:45°, total:90° | |
Ángulos de oscilación | ±8° | |
Extensión de la pluma | 1200mm | |
Tipo de motor | Cumins QSB3.9-C125(92kW/2200r/min)/Cummins QSB3.9-C125(92kW/2200r/min) | |
Martillo DTH | K50 | |
Varilla de perforación | Ø76×3m/Ø89×3m | |
Descarga de aire | 15-26m³/min | |
Altura máxima para orificios horizontales | 2850mm | |
Altura mínima para agujeros horizontales | 500mm |
- Compresor de aire de tornillo portátil con motor diesel
Kaishan LGCY-18/17
Kaishan LGCY-19.5/19
Kaishan KSCY-750/20
Nota: La selección del compresor de aire depende del diámetro del orificio y de la longitud de la manguera de aire.
