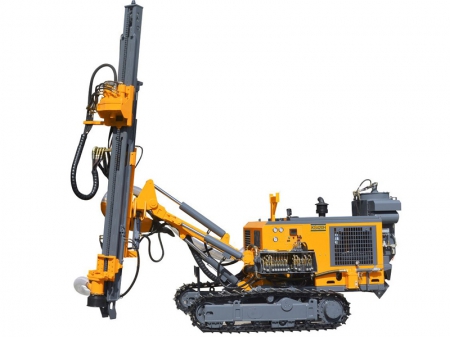

Perforadora hidráulica sobre oruga KG420/KG420H
La perforadora hidráulica sobre oruga KG420/KG420H es un equipo de perforación hidráulico autopropulsado con energía diésel, que está desarrollado para operaciones de perforación a cielo abierto. Esta maquinaria de perforación posee un motor de cuatro cilindros marca Yuchai, y se produce conforme a todas las normas relevantes al impacto ambiental y a las emisiones. Posee un mecanismo de desplazamiento por orugas y tracción integral. Los cilindros de nivelación de oruga y el motor a pistón del desplazamiento mejoran la presión de trabajo y aumentan el par giratorio y la velocidad de rotación. El cilindro de aceite de elevación y la cadena se expanden para lograr una fuerza de elevación estable. El sistema de plegado de perfil engrosado que se utiliza para la carcasa mejora la intensidad y la rigidez; y el anillo adicional facilita la manipulación y la elevación.
La perforadora hidráulica sobre oruga KG420/KG420H cuenta con un colector de polvo que la hace segura y amigable con el medio ambiente.
Parámetros resumidos
Diámetro de perforación: Φ90-115mm
Profundidad de perforación moderada: 25m
Método de alimentación: cilindro de aceite – cadena tensora
Carrera útil: 3980mm
Potencia auxiliar: YCD4R23T8-80 (59KW/2400r/min / Yuchai YCD4R23T8-80 (59KW/2400r/min)
Modelo de perforadora | KG420 | KG420H |
Peso total de la máquina | 5200KG | 5400KG |
Medidas externas | 6000×2150×2500mm | 6000×2250×2500mm |
Dureza de la roca | f=6-20 | |
Diámetro de perforación | Φ90-115mm | |
Profundidad de perforación moderada | 25m | |
Velocidad de giro | 0-120rpm | |
Par de giro | 1800N·m | |
Potencia de elevación | 40KN | |
Método de alimentación | Cilindro de aceite – cadena tensora | |
Carrera útil | 3980mm | |
Velocidad de desplazamiento | 0-2.5km/h | |
Pendiente máxima | ≤30° | |
Altura libre sobre el suelo | 500mm | |
Ángulo de inclinación de la barra | Abajo: 135°, arriba: 50°, total: 185° | |
Ángulo oscilante de la barra | Izquierda: 100°, derecha: 45°, total: 145° | |
Ángulo de inclinación del brazo de perforación | Abajo: 50°, arriba: 25°, total: 75° | |
Ángulo oscilante del brazo de perforación | Izquierda: 44°, derecha: 45°, total: 89° | |
Ángulo de elevación de la oruga | ±10° | |
Longitud de compensación de la barra | 900mm | |
Potencia auxiliar | YCD4R23T8-80 (59KW/2400r/min)/Yuchai YCD4R23T8-80 (59KW/2400r/min) | |
Varilla de perforación | M3 | |
Martillo DTH | Φ64×3m | |
Consumo de aire | 10-17m3/min | |
Altura máxima del orificio horizontal | 2750mm | |
Altura máxima del orificio horizontal | 750mm |

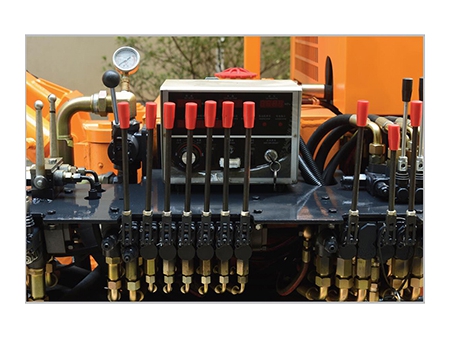

- Panel de control de fácil operación

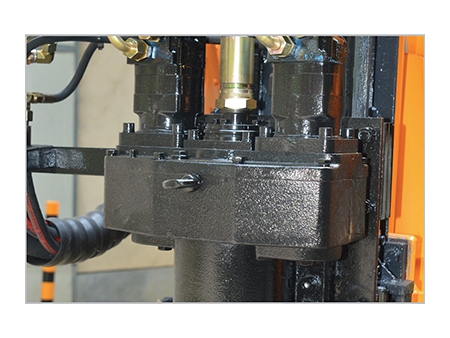

- Girador de alto par

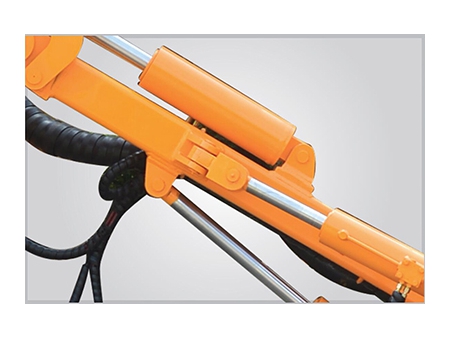

- Sistema hidráulico estable

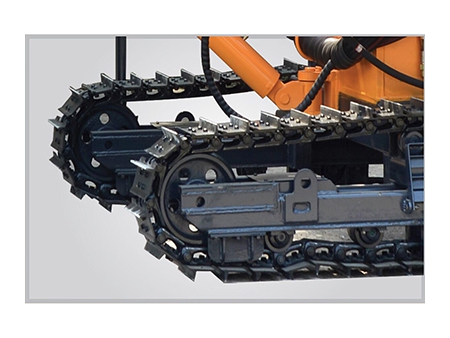

- Oruga de acero adaptada a todos los terrenos

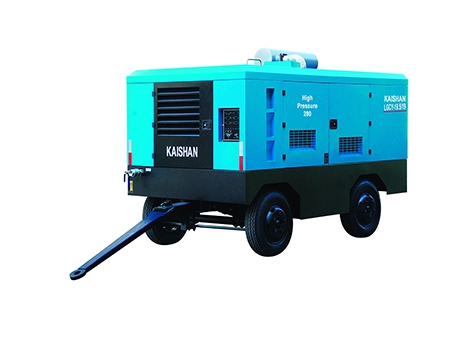

- Compresor a tornillo portátil
