Cortadora láser de Fibra Automática HyTube
Materiales Aplicables

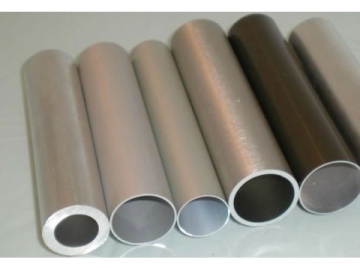

Tubo de acero al carbono, tubo de aluminio aleado, tubo de acero inoxidable, tubo de titanio y etc.
Parámetros Técnicos:
| Zona de trabajo (Longitud* diámetro del tubo) | 9532 | 6522 | 6532 |
| 9500mm×φ20-310mm， 9500mm×□20-220mm | 6500mm×φ20-210mm， 6500mm×□20-150mm | 6500mm×φ20-310mm， 6500mm×□20-220mm | |
| Diámetro del círculo circunscrito de la sección ≤φ210mm | Diámetro del círculo circunscrito de la sección ≤φ310mm | ||
| Carrera del eje Z | 200mm | 150mm | 200mm |
| Carrera del eje X | 330mm | ||
| Carrera del eje Y | 10050mm | 7050mm | 7050mm |
| Carrera del eje A/B | Infinite rotary | ||
| Precisión de la posición del eje X/Y | ±0.05mm/1000mm | ||
| Precisión de reposicionamiento del eje X/Y | ±0.03mm | ||
| Precisión de la posición del eje A/B | ±30" | ||
| Precisión de reposición del eje A/B | ±10" | ||
| Máx. velocidad de posición del eje X/Y | 100m/min | ||
| Máx. velocidad de posición del eje A | 70rpm | ||
| Longitud de carga del paquete | 2500-6500mm (medición automática de la longitud) | ||
| Longitud de corte | 0-3000mm | ||
| Peso de herramienta de la máquina | 10000kg | 7500kg | 7500kg |
| Fuerza de sujeción de una sola mandíbula de mandril | 175Kg | 145Kg | 145Kg |
| Dimensiones de la máquina (L*W*H) | 12m*4.3m*2.8m | ||
| Fase/Potencia de clasificación/Frecuencia de tensión | 3/380V/50Hz | ||
| Clasificación IP de la fuente de alimentación | IP54 | ||

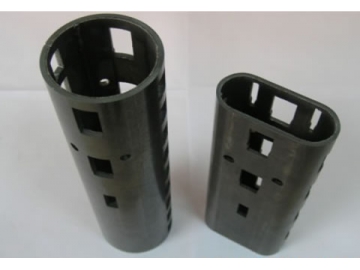

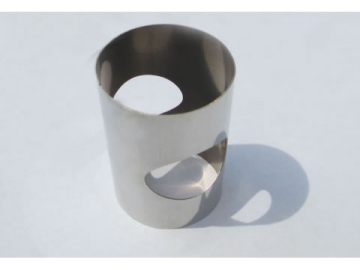

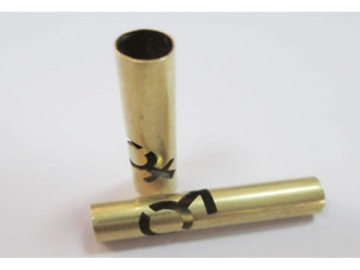

Muestras:
Características:
1.Windows OS es la base del sistema de control numercial PA. Superficie de trabajo de corte láser especial de tubo intergrado con funciones de láser corte de moldes con una interfaz fácil.
2.Software profesional de tubo corte es la tecnología fundamental para máquina de corte de tubo numercial, que ahorra muchas materias primas, y asegura el alto rendimiento de corte y consigue ¨Corte a tiempo completo, corte con rendimiento alto¨.
3.La capacidad de cabezal de corte láser de fibra tiene reacción sensible, de precisión alta de sentido y fiabilidad alta y estabilidad.
4.El dispositivo apoyado especial de tubo variable va a contactar constantemente con la superficie de tubo cuando está cargado o flotado. La fuerza apoyada establece según la especificación de tubo para evitarlo caer, reducido oscilación de eje y la precisión de corte mejorado.
5.La carga de paquete automática ha reducido labor y ha aumentado el rendimiento.
6.El sistema de indentificación de sección de tubo automática permite la carga de tubo mixto, rápido de tipo de tubo automático, recuperación de base de dato técnica automática y sugerencias de procedimiento automáticas.
7.Base de dato técnica de corte complete con panel fácil operacional con modo de un botón que base en el tipo de tubo o modifica libremente el parámetros específicos en el panel.
8.Válvula proporcional de servo con precision alta puede ajustar precisamente la presión de corte de gas auxillar y la fuerza de sujeción de plato de garras para lograr funcionamiento óptimo.
9.La velocidad de posicionamiento lineal de tubo es de hasta 100m/min y La velocidad de posicionamiento de rotación es de hasta 120m/min.
