Características generales de la cortadora láser
  • La cortadora láser de fibra supone una nueva página en la tecnología para procesamiento de chapas metálicas. El sistema de corte por láser de fibra Accurl ha sido creado para satisfacer las demandas de una industria que evoluciona vertiginosamente. Su diseño flexible es el resultado del trabajo de nuestros hábiles ingenieros, quienes mediante la investigación constante buscan que nuestras máquinas se adapten a las nuevas tendencias de la industria de este tipo de cortadoras.
  • La máquina es fácil de usar y ecológica, gracias a su bajo consumo de energía; tal es así que su consumo total de energía es de 2 kW a 20 kW.
  • La estructura modular del resonador permite cambiar el láser de 1 kW a 2 kW con sólo añadir nuevos módulos.
Características relevantes
  • Unidad de control Siemens Sinumerik 840D SL.
  • Aceleración: 19.6 m/s2 (2G)
  • Velocidad máxima de posicionamiento: 160m/min
  • Precisión: - 0.05 mm
  • Eficiencia de energía: increíble reducción del consumo de energía.
  • Magnífica calidad de corte de las chapas metálicas.
  • Resonador IPG: potencia final de 1 kw a 6 kw.
  • Cabezal de corte Precitec con una potencia de salida de hasta 2kw.
  • Cabezal de corte Precitec HP con una potencia de salida de más de 2kw.
  • Diseño cerrado y normas de seguridad europeas.
  • Sistema eficaz de intercambio de gas a alta y baja presión.
  • Sensor capacitivo, cabezal de corte de alta presión.
  • Plataforma automática TCI.
  • Protector de película precortada.
  • Sistema de control automático de la potencia de salida.
  • Cálculo automático del tiempo y de los gastos.
  • Conexión de red externa.
  • Cambiador automático de palets (Incluido en los modelos en serie).
  • Extracción de humo (Incluido en los modelos en serie).
  • Sensor de referencia de 3 posiciones (detector de rotación de las láminas de metal).
  • Sensor de perforación.
  • Sistema de recolección de las piezas de trabajo y los recortes.
  • Sistema de control de la válvula proporcional dual para diferentes presiones de gas, y sistema especial para el corte de alta presión.
  • El haz de láser se transmite al cabezal de corte a través del cable flexible de fibra óptica, lo que reduce el riesgo de degradación de calidad del corte. De este modo se consigue un corte perfecto.
Opciones disponibles
  • Transportadora lateral automática de residuos
  • Sistema de movimiento lineal
  • Sistema de iluminación.
  • Sistema de automoción Accurl Lazer®
  • Dispositivo de corte de tubos disponible en ciertos modelos
Parámetros técnicos
Tamaño 5' x 10'
Número del modelo
NF Pro 510-2
NF Pro 510-3
NF Pro 510-4
NF Pro 510-5
Resonador 2 kW 3 kW 4 kW 5 kW
Capacidad de corte ** Acero dulce (Oxígeno) .625" .750" .875" 1.00"
Acero dulce (Nitrógeno) .250" .250" .312" .312"
Acero inoxidable .375" .500" .625" .750"
Aluminio .312" .500" .625" .625"
Latón .187" .250" .375" .500"
Cobre .187" .250" .312" .375"
Diámetro del láser de fibra * .004" (100 pm) .004" (100 pm) .004" (100 pm) .004" (100 pm)
Potencia máxima del pulso 2 kW 3 kW 4 kW 5 kW
Consumo promedio de energía (220v/460v 3ph 10%) 11 kW 18 kW 25 kW 28 kW
Modo del pulso Frecuencia: 5 - 2000Hz Ciclo útil: 0 - 100%
Estabilidad de potencia ±2‰ (Monitor de potencia)
Tipo de haz Directo
Protección del haz láser Cable de fibra industrial
Composición del gas del láser N/A
Consumo del gas del láser N/A
Velocidad de flujo del agua de refrigeración 4 gpm (15 l/m)
Controlador CNC y panel de operación Pantalla táctil, Ethernet, RAM de 4GB con 120 GB de almacenamiento HDD
Ejes de movimiento Sistema servomotor con 4 ejes de alta velocidad
Sistema de posicionamiento Piñón y cremallera Lineal
Velocidad del eje (X,Y Velocidad del desplazamiento) 4,724 IPM (120 m/min) 7,874 IPM (200 m/min)
Aceleración 1.5G 3G
Consumo de energía adicional - 20 kWh
Repetibilidad ±.0007" (± 0.02mm) ±.0004" (± 0.01mm)
Precisión de posicionamiento ±.002" (± 0.05mm) ±.0004" (± 0.01mm)
Eje Eje X 5' (1530mm)
Ejes Y,W 10' (3050mm)
Eje Z 5.9" (150 mm)
Dimensiones de la chapa 5' x 10' (1530x3050mm)
Capacidad máxima de carga 2,204 lbs (1000 kg)
Tiempo de cambio de la mesa de transferencia Sistema de doble palet, 27 segundos para la chapa de mayor peso
Control a distancia del eje Z Sin contacto
ASSIST GAS Acero dulce Oxígeno 1.45 - 87 PSI (0.1-6 Bar)
Acero inoxidable Aire seco o nitrógeno 2.9 - 362 PSI (0.2-25 Bar)
Aluminio Aire seco o nitrógeno 2.9 - 362 PSI (0.2-25 Bar)
Cabezal de corte Accurl de enfoque automático
Software CAD/CAM RADAN CAD / CAM
Dimensiones de la máquina (L×A×H) 342" x 114" x 90" (8700x2902x2300mm)
Peso de la máquina 34,172 lbs (15,500 kg)

* Están disponibles cables de fibra de diferentes diámetros.
* Debido al continuo desarrollo de los productos, Accurl se reserva el derecho de modificar las especificaciones técnicas y las dimensiones.
* Configuraciones ópticas alternas: La capacidad de corte puede variar dependiendo de la configuración del sistema óptico. La capacidad de trabajo pueden ser mayor o menor dependiendo de la configuración.
* La capacidad de corte y la eficiencia de trabajo pueden variar dependiendo de la configuración del sistema óptico.

Materiales aplicables

Acero inoxidable, acero al carbono, aleación de acero, acero al silicio, muelles o resortes de acero, aluminio, aleaciones de aluminio, chapas galvanizadas, tuberías y tubos metálicos.

Industrias aplicables

Se usa sobre todo para el procesamiento industrial de tuberías, equipos a prueba de explosión, la industria militar, la industria química, la exploración de petróleo, la fabricación de lámparas y linternas, y el procesamiento de metales, artículos de ferretería y de construcción, etc.

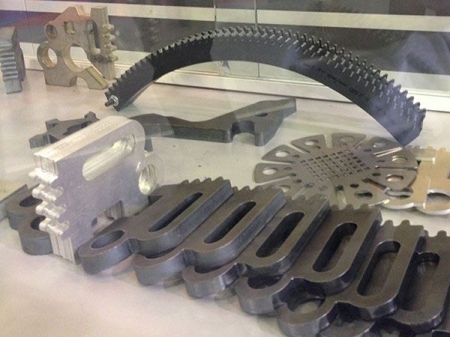

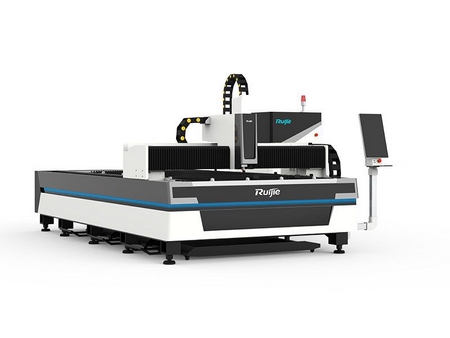

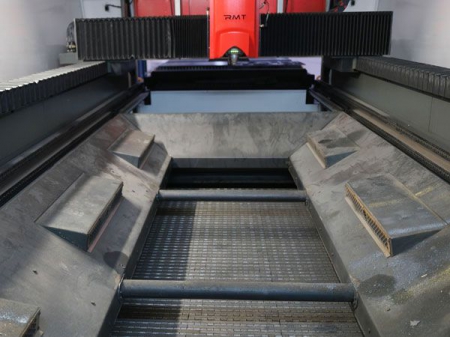

Imágenes en detalles
