Cortadora láser de fibra CNC
Serie Future A
Serie Future A

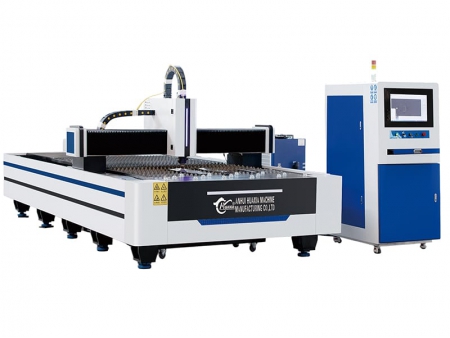

La cortadora láser de fibra CNC de la serie Future A es un equipo de corte de metal de alta tecnología que integra tecnología láser, tecnología CNC y tecnología mecánica de precisión. La cortadora cuenta con un láser de fibra de primer nivel con una excelente eficiencia de conversión electroóptica, que proporciona una potencia constante y una calidad de haz óptima. Equipado con un cabezal de corte de fibra de enfoque automático y una mesa de intercambio flexible y eficiente, permite que la pieza de trabajo alcance nuevos niveles de forma y calidad, al tiempo que minimiza el tiempo de preparación de la producción.
Fuente láser: 1500W, 2000W, 3000W, 4000W, 6000W
- Procesamiento de muros cortina de aluminio
- Procesamiento de doblado de acero inoxidable
- Procesamiento de doblado de carcasas/gabinetes
- Doblado de utensilios de cocina
- Corte de piezas automotrices
- Corte de componentes del motor
- Corte para la construcción y la arquitectura
| Modelo | |||||||
| Rango de corte (mm) | 3000*1500 | 4000*1500 | 4000*2000 | 6000*2000 | 6000*2500 | 6000*2000 | 6000*2500 |
| Carrera del eje X (mm) | 1550 | 1550 | 2050 | 2050 | 2550 | 2050 | 2550 |
| Carrera del eje Y (mm) | 3050 | 4050 | 4050 | 6050 | 6050 | 6050 | 6050 |
| Carrera del eje Z (mm) | 300 | ||||||
| Precisión de posicionamiento del eje X/Y (mm/m) | ±0.05 | ±0.03 | |||||
| Precisión de posicionamiento repetido del eje X/Y (mm/m) | ±0.03 | ±0.02 | |||||
| Velocidad máxima de posicionamiento del eje X/Y (m/min) | 100 | ||||||
| Aceleración máx. del eje X/Y(g) | 1.1 | ||||||
| Potencia de la fuente de corte por láser (W) | ≤6000 | ||||||
- Bastidor principal de alta resistencia
La máquina adopta una estructura de pórtico integral con una cama soldada de acero de alta resistencia, que se somete a un tratamiento de recocido y alivio de tensión, lo que garantiza una alta rigidez y una deformación mínima.
Un dispositivo de eliminación de polvo está equipado en el área de corte para eliminar el polvo y los escombros.
En la parte inferior de la cama se dispone una caja de recogida de residuos para una limpieza centralizada. - Viga de aluminio especialmente formada de grado aeronáutico
Adoptando un concepto de diseño ligero, ofrece un buen rendimiento dinámico. La base de la viga y la placa deslizante del eje Z cuentan con un diseño de moldura integrado de aluminio fundido de alta resistencia, que ofrece un peso ligero, una estructura compacta, alta precisión y una respuesta rápida.
- Cabezal de corte por láser de fibra preciso
Cabezal de corte de enfoque automático alemán Precitec/suizo RayTools
- Sistema de refrigeración por agua de doble temperatura y doble control
Viene con componentes de refrigeración de marca de alta calidad, lo que garantiza comentarios de advertencia en tiempo real y un enfriamiento más eficiente.
- Fuente de láser de fibra
Opcionalmente equipado con IPG / Chuangxin MAX alemán y otros láseres de fibra de última generación.
- Cortadora láser FSCUT, sistema CNC especial
- Unidad de servoaccionamiento de CA precisa
Un set completo de servomotores mejora la velocidad y la precisión de la máquina de corte.
- Mesa de doble intercambio
La mesa de trabajo de intercambio está construida con una estructura de acero soldada, lo que garantiza una excelente estabilidad y una mayor capacidad de carga.
- Función de búsqueda automática de bordes
El cabezal de corte por láser está equipado con un sensor modular integrado que detecta automáticamente el borde de la chapa. Esta operación con un solo botón es rápida y conveniente, lo que elimina la necesidad de que el personal participe en los ajustes, lo que mejora la eficiencia de la máquina.
- Control de presión de gas auxiliar de corte
Esta máquina permite el ajuste en tiempo real de la presión del gas auxiliar de corte y cuenta con funciones de conmutación automática para diferentes tipos de gases auxiliares.
- Función de corte por aire
Los compresores de aire, los secadores de aire refrigerados y los filtros son esenciales para garantizar que el aire cumpla con los requisitos de corte y reducir significativamente los costos de corte.
- Control de potencia láser
Durante el proceso de corte, esta máquina detecta automáticamente los cambios en la trayectoria, la velocidad y otros parámetros, y ajusta la potencia de salida del láser en tiempo real para proporcionar una calidad óptima del haz. Esta característica ayuda a evitar la sobrecombustión al cortar pequeños contornos o esquinas afiladas, lo que da como resultado el mejor efecto de corte posible.
