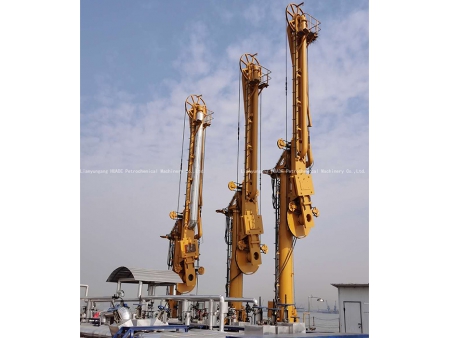

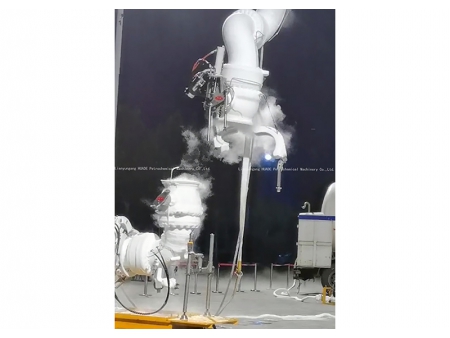

Brazo de Carga Marino, de Fluidos Criogénicos/GNL

Brazo de Carga Marino, de Fluidos Criogénicos/GNL
Brazo de Carga Marino, de Fluidos Criogénicos/GNL
Solicite un presupuesto

Este producto ha sido descontinuado y retirado de nuestro inventario.

El brazo de carga marino de fluido criogénicos puede montarse en un muelle o en un buque cisterna para cargar o descargar líquidos criogénicos. Los brazos de carga marinos cuentan con conexiones rígidas con un acoplamiento de liberación de emergencia (ERC) en cada uno de los brazos de la fase líquida y gaseosa para proteger la operación de abastecimiento de combustible de derrames en caso de que el buque abandone el puerto accidentalmente.

Especificaciones

Diámetro nominal: DN100~DN400 (4"~16")
Presión de diseño: -0.06MPa~1.6MPa
Temperatura de diseño: -196℃~ 65℃
Material de la tubería: Acero inoxidable 304L/316L
Medio de transferencia: gas natural licuado (GNL), etileno criogénico, oxígeno líquido, nitrógeno líquido y otros.

Características
  • El diseño optimizado de la capacidad de flujo da lugar a una caída de presión mínima.
  • El sistema de equilibrado de los contrapesos de cables y ruedas permite equilibrar cualquier movimiento del brazo de carga dentro de la zona de trabajo, reduciendo al mismo tiempo la altura del centro de gravedad y mejorando así la estabilidad.
  • La estructura de soporte independiente significa que el sistema de tuberías y el sistema de soporte son independientes entre sí y utilizan cojinetes giratorios de gran diámetro para absorber todas las fuerzas asociadas a la masa estructural, las cargas de viento y las cargas de momento.
  • El sistema de control electrohidráulico permite un fácil manejo a través de un control remoto a bordo; el sistema de control y la unidad de potencia hidráulica se comprueban completamente mediante pruebas de puesta en marcha e integración antes de la entrega.
  • El Sistema de Liberación de Emergencia (ERS) garantiza la desconexión segura del brazo de carga en alta mar antes de la salida del buque.
  • El acoplamiento de conexión/desconexión rápida (QCDC) permite una conexión rápida entre el brazo de carga marino y el buque; QCDC manual o QCDC hidráulico disponible bajo petición; se recomienda el QCDC hidráulico cuando se transfieren fluidos criogénicos, corrosivos y tóxicos
  • Un sistema de control de posición con alarmas visibles y sonoras permite al operador asegurarse de que el brazo de carga marino se encuentra dentro de su rango de trabajo definido.
  • Configurado con un mecanismo de bloqueo que permite que el brazo de carga esté en una posición bloqueada cuando no está en funcionamiento.
Accesorios Opcionales
  • Rompedor de vacío
  • Sistema de drenaje
  • Brida aislante
  • Pata de apoyo ajustable
  • Acoplamiento de liberación de emergencia (ERC)
  • Acoplamiento manual de conexión y desconexión rápida (QCDC)
  • Acoplamiento hidráulico de conexión y desconexión rápida (QCDC)
  • Sistema de control de posición
