Solicite un presupuesto

JK830-2

Equipos de perforación superficial
Diámetro de la perforación: 138-235mm
Longitud de la barra de perforación: 6m
Profundidad de perforación: 36m

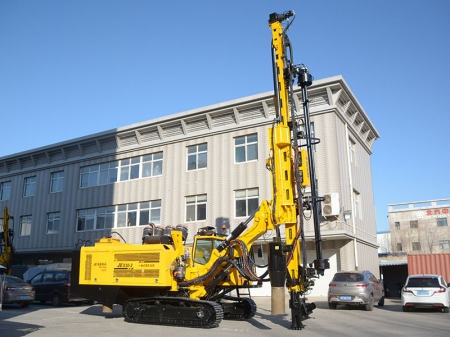

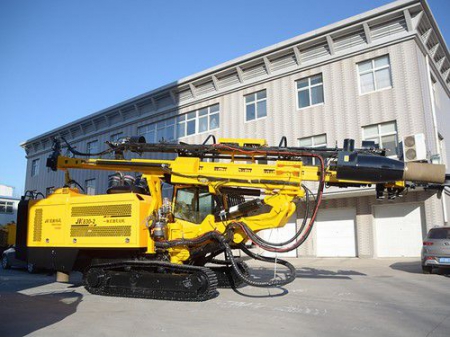

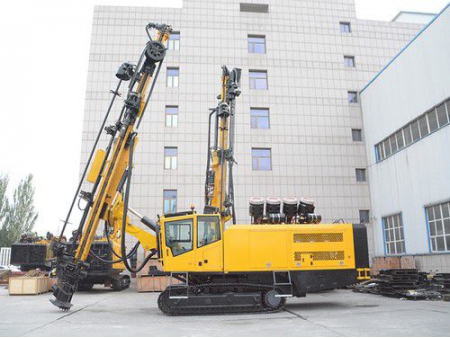

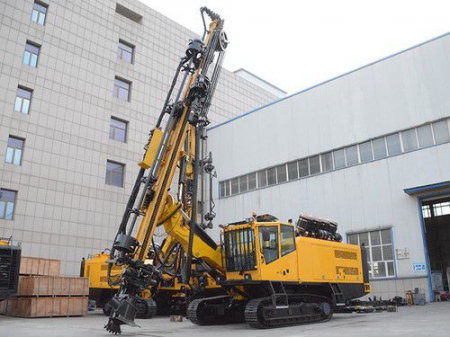

Perforadora Hidráulica DTH Integrada JK830-2

El equipo de perforación integrado hidráulico DTH JK830 está diseñado para perforar orificios de gran diámetro (138-235 mm). Destaca por su automatización, alta eficiencia, fiabilidad y sencillez de operación.

El compresor de aire Atlas Copco incorporado garantiza la entrada de aire limpio. Equipado con una cabina certificada por FOPS, el equipo ofrece una experiencia de conducción cómoda. El cambiador automático de barras aumenta la eficiencia laboral, mientras que el resistente tren de rodaje con amplias huellas asegura tanto la maniobrabilidad como la seguridad. El sistema hidráulico de recolección de polvo cumple con las regulaciones de protección ambiental y proporciona una solución confiable para realizar minería verde moderna. El equipo permite todas las operaciones y el control sobre el mismo con un solo panel de control.

Diseñado para permitir operaciones más seguras, eficientes y de menor costo, al tiempo que se reduce el tiempo de inactividad, el sistema se puede configurar con cualquier número de interfaces hombre-máquina (HMI).

Este modelo de equipo de perforación se conecta con componentes clave del equipo de perforación utilizando E/S remotos montados en el torno, la unidad superior, la bomba de lodo y el piso de perforación. Todos los controles están habilitados desde la cabina a través de una combinación de pantalla táctil, operador discreto y controles de joystick simples.

JK Drilling se compromete a colaborar con usted para personalizar productos que sobresalgan en términos de rendimiento, eficiencia y seguridad, mientras optimizamos la vida útil del equipo.

Contamos con un equipo técnico y de servicio altamente experimentado, disponible las 24 horas del día, los 7 días de la semana, para garantizar operaciones de perforación seguras y eficientes.

Aplicaciones
Nuestros equipos de perforación integrados son ampliamente utilizados en proyectos de ingeniería hidroeléctrica, minería a cielo abierto, construcción de carreteras y operaciones de voladura en ingeniería de defensa nacional.

Optional
Ofrecemos un dispositivo opcional de mitigación de vibraciones stick-slip: diseñado para reducir la vibración durante la perforación rotativa. Este dispositivo ofrece ventajas significativas, permitiendo a nuestros clientes perforar con mayor eficiencia durante períodos prolongados.

Características
  • Capacidad automática de alimentación y perforación, lo que permite la operación por un solo operario.
  • Utilizamos válvulas de control hidráulico de marcas líderes como Rexroth y Eaton, para ofrecer un alto par de salida que satisface las demandas de diámetros de perforación grandes.
  • Nuestros potentes motores diésel proporcionan una fuerza impulsora, fuerza de avance y velocidad de rotación ajustables según la dureza de las formaciones rocosas.
  • Equipados con compresores de aire de dos etapas de Atlas Copco, nuestros equipos garantizan una alta eficiencia y calidad en la perforación.
Especificaciones técnicas
Modelo JK830-2
General Peso kg 25000
Largo milímetro 12300
Ancho milímetro 3200
Altura milímetro 3500
Tren de rodaje Longitud de la pista milímetro 3646
Longitud de contacto con el suelo milímetro 2912
Distancia entre ejes de pista milímetro 2349(ancho total 2749)
Ancho de vía milímetro 400
Distancia al suelo milímetro ≥400
Oscilación de la pista ° ±10°
Motor para caminar Eaton
Velocidad al caminar Km/h 1.6 (bajo), 3 (alto)
Fuerza de tracción máx. KN 170
Capacidad de calificación ° 20°
Motor Modelo QSZ13-C450-30 (Cummins)
Tipo Motor diésel EFI de 6 cilindros refrigerado por agua
Potencia nominal Kw/rpm 335/2100
Capacidad del depósito de combustible L 1015
Bomba/válvula hidráulica Bomba principal Bomba de pistón con sensor de carga variable
Válvula principal Válvula de detección de carga
Fabricante Rexroth
Compresor de aire Modelo Atlas Copco
Tipo Compresor de aire de tornillo rotativo de doble etapa
Presión de trabajo barra 24
Suministro máx. de aire libre (FAD) m³/min 30
Motor rotativo Unidad de rotación hidráulica Motores duales (Eaton)
Velocidad de rotación Rpm 0-120
Par de rotación máx. N.m 3900
Método de alimentación Reductor planetario motorizado cadena
Velocidad de alimentación rápida m/min 45
Velocidad de alimentación m/min 0-11
Velocidad máxima de elevación m/min 11
Fuerza de alimentación Kn 0-40 (ajustable)
Fuerza de elevación Kn 40
Pluma de alimentación Largo milímetro 10320
Carrera de alimentación milímetro 6730
Extensión de alimentación milímetro 1600
Ángulo de giro ° Izquierda 95° Derecha 35°
Brazo de perforación Tipo milímetro Pluma telescópica recta simple (longitud 760 mm)
Ángulo de inclinación ° 40° (arriba), 15° (abajo)
Ángulo de giro ° Izquierda (lado de la cabina) 9°,
 derecha 31°
Intercambiador de barras de perforación Diámetro de la varilla milímetro 102/114
Longitud de la varilla m 6
Diámetro de perforación milímetro 138-235
Profundidad de perforación m 36
Capacidad de la varilla PC 5 1
Especificaciones del martillo 5'/ 6'/ 7'/ 8'
Colector de polvo Elemento filtrante 20
Método de recolección Sistema hidráulico de recolección de polvo
Cubierta antipolvo Flota hacia arriba y hacia abajo
Componentes principales

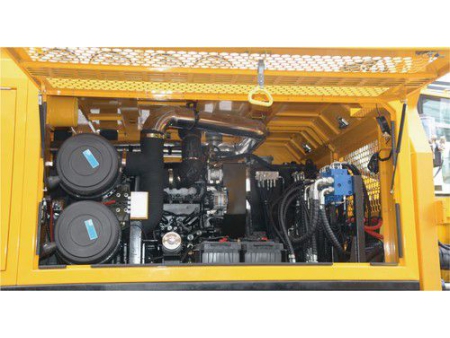

  • Sistema de potencia
    Un motor de inyección directa turboalimentado de alta potencia, con función de enfriamiento por agua, proporciona un rendimiento confiable y es energéticamente eficiente.
    El sistema de filtro de aire de tres etapas garantiza la entrada de aire limpio y reduce considerablemente la tasa de fallas del motor.

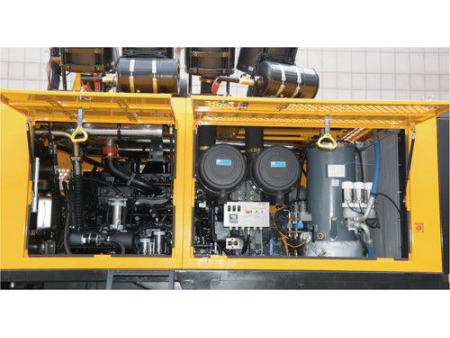

  • Compresor de aire
    El compresor de aire de dos etapas de Atlas Copco, con una potente salida de aire, es confiable y poderoso. Es aplicable a formaciones rocosas de diversas durezas y ofrece una alta tasa de penetración con facilidad.
  • Sistema de control
    Las perforadoras cuentan con una cabina cerrada, certificada por FOPS, con aire acondicionado, cumpliendo con los estándares de seguridad laboral tanto en Estados Unidos como en Europa.

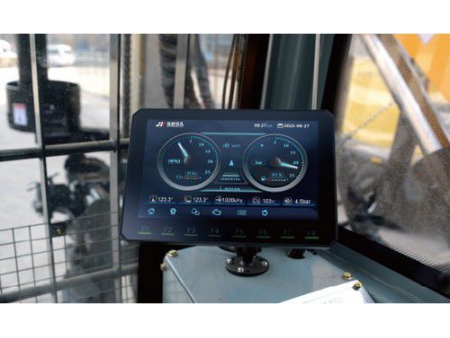

    El panel de control muestra de manera clara los parámetros de operación, indicaciones y advertencias en tiempo real para un monitoreo conveniente y una perforación de agujeros precisa.

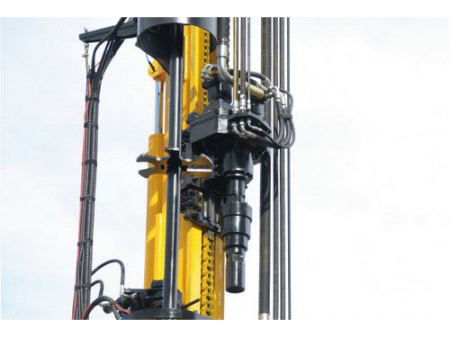

  • Sistema de rotación
    El sistema de rotación está equipada con un acoplamiento flotante que reduce las vibraciones y protege los hilos de las varillas al cargar y descargar las barras de perforación. Es fácil de ajustar y tiene una larga vida útil.

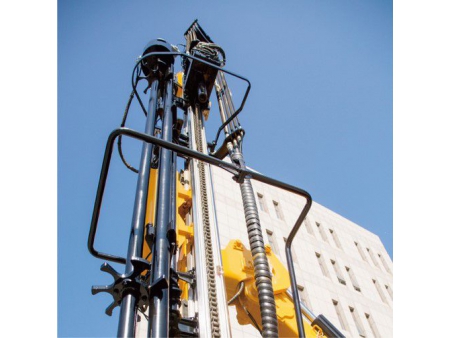

  • Cambiador automático de varillas o barras Automatic rod changer
    El cambiador automático de barras es fácil de operar, permitiendo controlar el almacenamiento de barras, carga y descarga de las mismas, así como el movimiento del sujetador de la máquina.
    Gracias a su diseño de sujeción, el cambiador puede descargar fácilmente la barra y aumentar la eficiencia del trabajo.
    Con tan solo presionar un botón, el sistema puede cambiar automáticamente las barras.

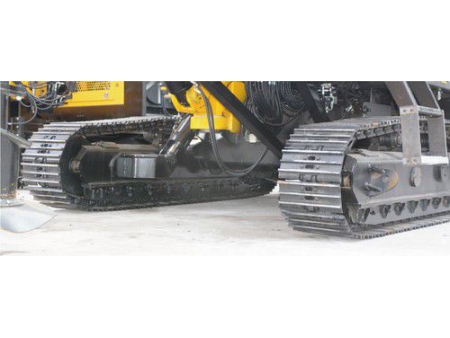

  • Tren de rodaje
    El tren de rodaje se caracteriza por su diseño robusto con cuatro ruedas y una pista. Las pistas ensanchadas permiten un desplazamiento suave y una sólida capacidad de escalada para soportar trabajos de perforación de alta resistencia.
