Solicite un presupuesto

JK820-2

Equipos de perforación superficial
Diámetro de la perforación: 140-190mm
Longitud de la barra de perforación: 5m
Opcional: Sistema de rotación de alta-baja velocidad de doble accionamiento, Sistema de lubricación automática de las barras de perforación

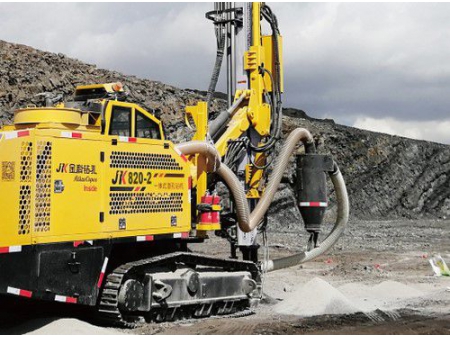

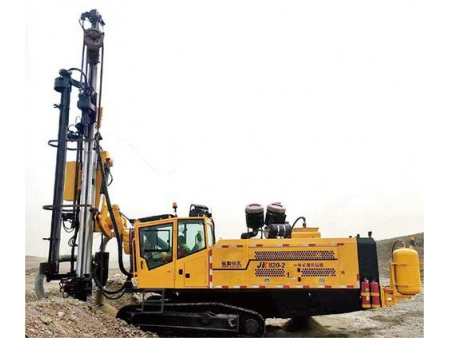

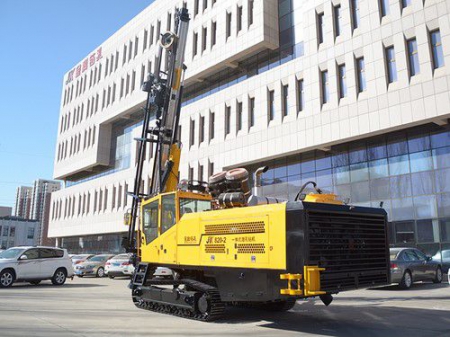

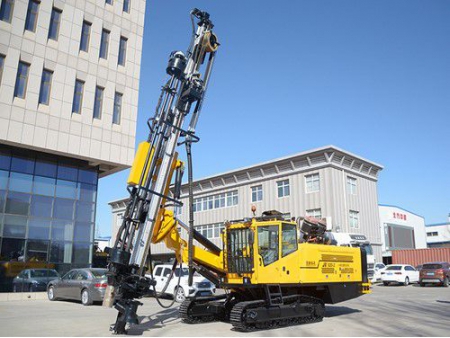

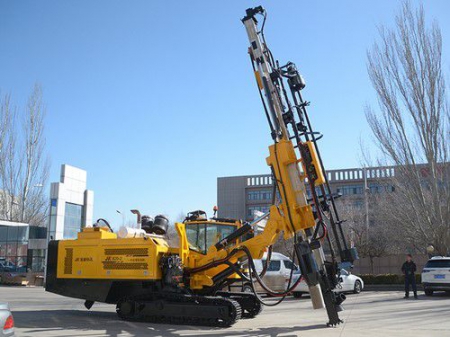

Equipo de Perforación DTH Integrado JK820-2

La plataforma de perforación DTH integrada redefine la automatización y eficiencia en perforación. Con una cabina certificada FOSP, sistema automático de cambio de varillas y un tren de rodaje robusto con orugas anchas, esta plataforma se destaca por su maniobrabilidad, seguridad y comodidad para el operador. Además, su sistema hidráulico de recolección de polvo, que cumple con las normativas de protección ambiental, representa una solución innovadora para una minería más sostenible.

Aplicaciones
Estas perforadoras DTH han sido diseñadas para proyectos de ingeniería hidroeléctrica, minería a cielo abierto, construcción de carreteras y operaciones de voladura en proyectos de defensa nacional, esta plataforma integrada se presenta como la herramienta ideal para enfrentar los desafíos más exigentes en el campo de la perforación.

Especificaciones técnicas
Modelo JK820-2
General Peso kg 21000
Largo milímetro 9920
Ancho milímetro 2700
Altura milímetro 3500
Cambiador de barras de perforación Diámetro de perforación milímetro Ø140-Ø190
Profundidad de perforación milímetro 35
Diámetro de la varilla milímetro Ø89/Ø102
Longitud de la varilla milímetro 5
Capacidad de la varilla Pedazo 6 1
Especificaciones del martillo ' 5-6-7
Compresor de aire Presión de trabajo barra
Suministro máx. de aire libre (FAD) m³/min
Sistema de alimentación Extensión de alimentación milímetro 1400
Carrera de alimentación milímetro 5895
Ángulo de giro de avance Izquierda 36 Derecha 95
Motor Tipo Motor diésel EFI de 6 cilindros refrigerado por agua
Potencia nominal kW/rpm 298/2100
Capacidad del depósito de combustible L 700
Motor rotativo Velocidad de rotación Rpm 0-120
Par de rotación máx. Nm 3600
Método de alimentación Motor hidráulico Cadena
Fuerza de alimentación KN 30
Fuerza de elevación KN 30
Tren de rodaje Ancho de vía milímetro ≥400
Distancia al suelo milímetro ±10
Oscilación de la pista 2/3
Velocidad al caminar km/h 20
Capacidad de calificación
Colector de polvo Método de recolección Recogida hidráulica de polvo
Componentes principales

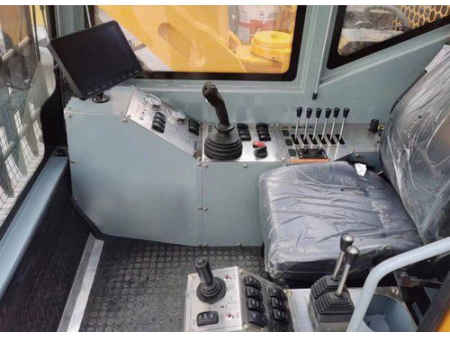

  • Sistema operativo
    El sistema operativo cuenta con un panel de control que muestra de forma clara y en tiempo real todos los parámetros operativos, instrucciones y advertencias, facilitando así un monitoreo cómodo y una perforación precisa de los agujeros. Gracias a la disposición del sistema operativo a ambos lados del asiento del conductor, el espacio de operación resulta amplio y confortable, optimizando la experiencia de uso y permitiendo al operador manejar la máquina con mayor eficacia y seguridad.

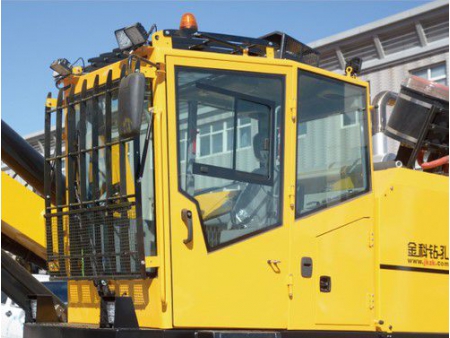

  • Cabina
    La cabina cerrada, certificada bajo la norma FOPS, está equipada con aire acondicionado, cumpliendo así con los estándares de protección laboral de Estados Unidos y Europa. Su amplia ventana de seguridad proporciona una visión extensa del entorno, permitiendo a los operadores tener un control más efectivo sobre la plataforma. Además, con una altura libre sobre el suelo de más de 400 mm, esta cabina está diseñada para transitar por terrenos difíciles sin riesgo de colisión con el suelo, asegurando una operación segura y eficiente en cualquier condición.

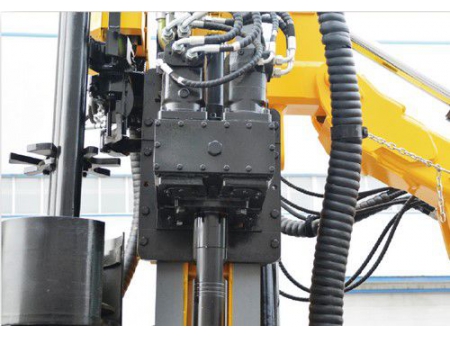

  • Unidad de rotación
    Los motores dobles cicloidales ofrecen una salida de alto torque y disminuyen la posibilidad de atascos, mejorando la eficiencia de la perforación. La tasa de rotación se puede ajustar de manera flexible según las diferentes formaciones geológicas, permitiendo una operación adaptativa y precisa. Los sellos rotativos importados garantizan un rendimiento de sellado fiable y una larga vida útil, asegurando la durabilidad del equipo y minimizando la necesidad de mantenimiento.

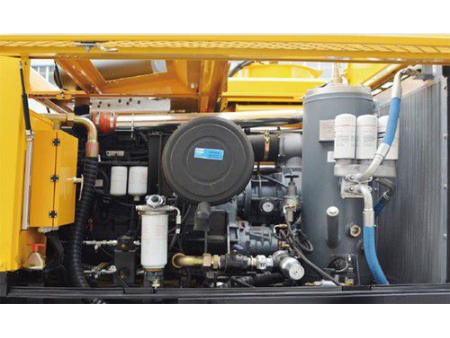

  • Compresor de aire
    El compresor de aire de dos etapas de Atlas Copco, reconocido por su potente salida de aire, es confiable y resistente. Su diseño está pensado para adaptarse a formaciones rocosas de diversas durezas, proporcionando una alta tasa de penetración de manera eficiente. Este compresor es una herramienta esencial para superar los desafíos que presentan los diferentes tipos de roca, facilitando las operaciones de perforación y aumentando la productividad en el sitio de trabajo.

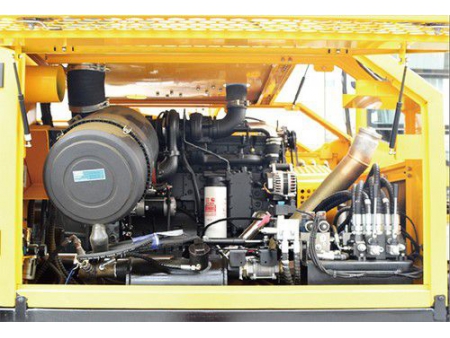

  • Motor
    El motor, con su potente sistema de turboalimentación e inyección directa complementado con enfriamiento por agua, garantiza un rendimiento fiable y una notable eficiencia energética. Además, el sistema de filtrado de aire de tres etapas asegura la entrada de aire limpio, reduciendo significativamente la probabilidad de fallos del motor y prolongando su vida útil. Esta combinación de tecnologías no solo mejora la operación general de la maquinaria, sino que también contribuye a una mayor sostenibilidad en el consumo de combustible.

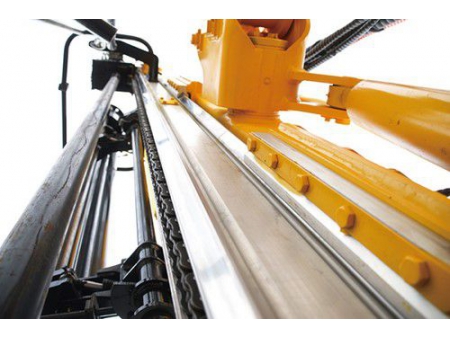

  • Sistema de alimentación
    El sistema de alimentación incorpora una cubierta fabricada en acero inoxidable, resistente al desgaste, para proteger la viga de alimentación y las cuerdas de perforación. Se utilizan sellos rotativos importados para garantizar un rendimiento de sellado confiable y una larga durabilidad, asegurando así la eficiencia y la protección continua de los componentes críticos del sistema. Estas características subrayan el compromiso con la calidad y la durabilidad, fundamentales para mantener la operatividad y reducir el tiempo de inactividad en proyectos exigentes.
  • Cambiador de varillas automático
    El cambiador automático de varillas simplifica significativamente el proceso de manipulación de las varillas, permitiendo controlar el almacenamiento, carga, descarga y el movimiento del clamp de la máquina mediante un único joystick. Gracias a su diseño de sujeción, este sistema facilita la extracción rápida de las varillas, mejorando notablemente la eficiencia del trabajo. Esta innovación no solo optimiza los tiempos de operación, sino que también contribuye a un flujo de trabajo más ágil y productivo.
  • Sistema de recolección de polvo
    El recolector de polvo hidráulico, equipado con una cubierta deslizante para la recolección de polvo, ofrece un rendimiento estable y eficiente. Esta característica no solo alarga la vida útil de la plataforma, sino que también asegura un entorno de trabajo limpio, contribuyendo a una operación más saludable y sostenible.

El diámetro de perforación estándar para estos equipos oscila entre 90 mm y 300 mm. Esto cubre la mayoría de las necesidades en minería, construcción y otras aplicaciones. ¿Necesita diámetros más pequeños o más grandes? ¡Contáctenos! Podemos personalizar su equipo de perforación para adaptarlo a sus proyectos específicos.
