JK660

Equipos de perforación superficial
Diámetro de la perforación: 90-160mm
Longitud de la barra de perforación: 3m
Velocidad de marcha: 2km/h, 3km/h
Opcional: Colector de polvo seco hidráulico/colector de polvo húmedo

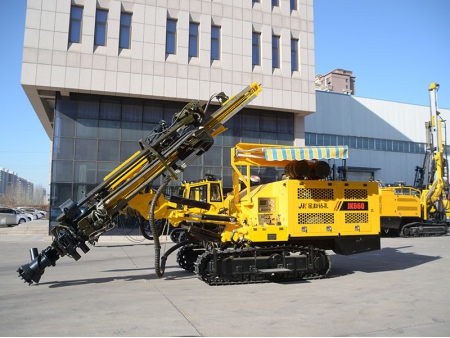

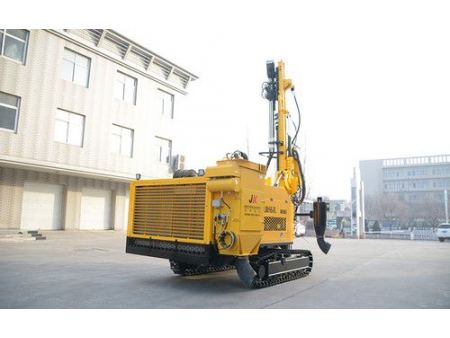

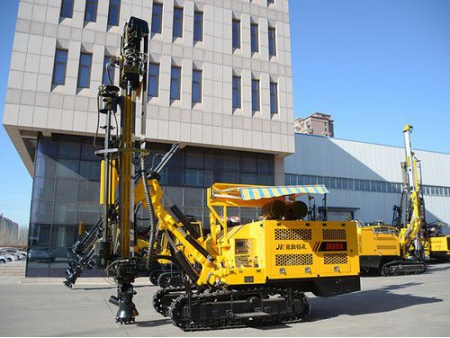

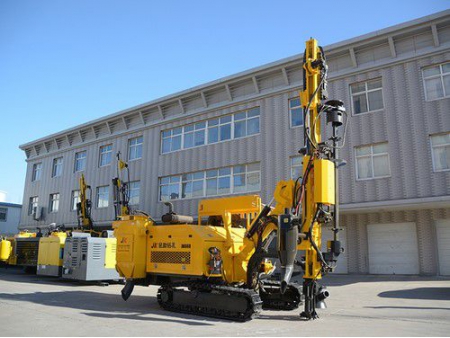

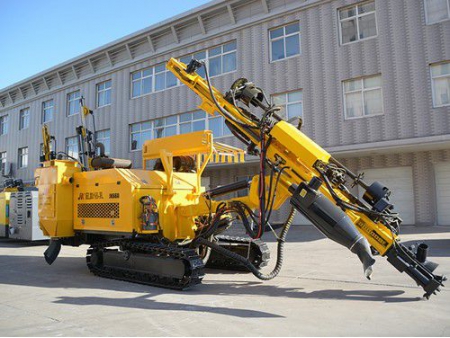

Máquina de Perforación DTH Integrada Sobre Orugas JK660

El equipo JK660, una unidad de perforación DTH hidráulica sobre orugas y completamente integrada, resalta por su avanzada automatización y notable eficiencia al perforar. Este sistema unificado, que incorpora tanto la unidad de perforación como el compresor de aire en una sola estructura, resuelve eficazmente las dificultades relacionadas con la movilidad y el manejo a distancia del compresor, reduciendo tanto la pérdida de aire comprimido como los elevados costos asociados a la mano de obra. Gracias a su sistema de recolección de polvo de alto rendimiento, este equipo ofrece una alternativa de extracción minera que cumple con los estándares de protección ambiental, posicionándose como una solución ecológica para la industria.

Aplicaciones
Este sistema integrado de perforación es ideal para una amplia gama de proyectos, tales como desarrollos en la ingeniería hidroeléctrica, extracciones en minas a cielo abierto, obras de construcción vial y actividades de voladura en contextos de ingeniería defensiva. Su adaptabilidad y eficacia excepcional lo hacen indispensable en el enfrentamiento de los retos presentes en estos sectores.

Especificaciones técnicas
Modelo JK660
General Peso kg 13500
Longitud mm 8600
Anchura mm 2400
Altura mm 3350
Tren de rodaje Ancho de vía mm 300
Distancia al suelo mm 370
Oscilación de la vía ° ±10°
Velocidad de marcha km/h 2 (baja velocidad) 3 (alta velocidad)
Capacidad de pendiente ° 27°
Motor Modelo CUMMINS QSC8.3-C260-30
Tipo Motor diésel EFI de 6 cilindros refrigerado por agua
Potencia nominal kW/rpm 194/2100
Capacidad del depósito L 400
Compresor de aire Marca Atlas Copco
Presión de trabajo bar 17 (high pressure)
Caudal máx. de aire libre (FAD) m³/min 17
Motor rotativo Índice de rotación rpm 0-140
Par de rotación máx. Nm 3300
Método de alimentación Motor  cadena
Fuerza de alimentación KN 12
Fuerza de elevación KN 21
Carrera de alimentación mm 3990
Extensión de alimentación mm 1100
Cambiador de barras de perforación Diámetro de perforación mm Ø90-Ø160
Capacidad de la varilla m 6 1
Longitud de la varilla m 3
Diámetro de la varilla mm 76/89
Colector de polvo Colector de polvo seco hidráulico (opcional: colector de polvo húmedo)
Componentes principales

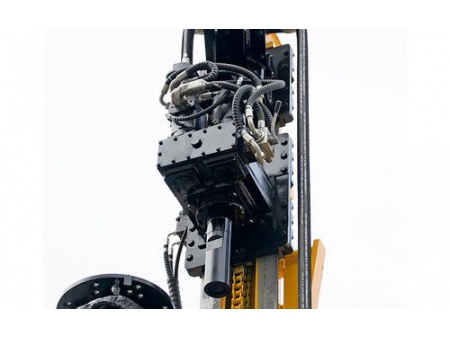

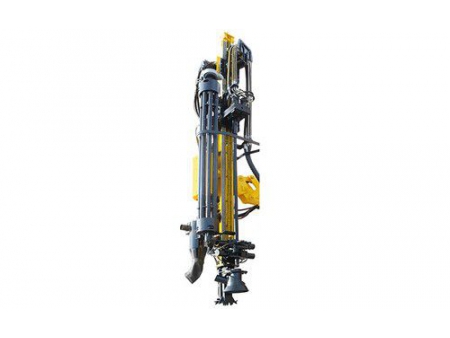

  • Unidad de rotación
    Produce un torque elevado y cuenta con una alta relación de reducción, favoreciendo una eficiencia de transmisión excepcional, operaciones estables y una baja tasa de fallos.
    Reduce la probabilidad de que las brocas se queden atascadas en formaciones poco consolidadas, incrementando la tasa de éxito en la creación de agujeros.
    Incluye placas de revestimiento de material de alta resistencia molecular, resistentes al desgaste y duraderas, que no requieren lubricación. Se ha añadido un riel guía reforzado con acero al manganeso para ofrecer protección adicional al mástil contra el desgaste.
    Ofrece un sistema de rotación opcional de doble accionamiento con velocidades alta y baja, permitiendo una adaptación precisa a diversas condiciones de perforación.
  • Cambiador de varillas automático
    El manejo del cambiador automático de varillas es sencillo, permitiendo controlar el almacenamiento, carga, descarga y movimiento del sujetador de la máquina. Gracias a un diseño innovador de sujeción, el cambiador facilita la carga y descarga de las varillas, optimizando significativamente la eficiencia del trabajo.

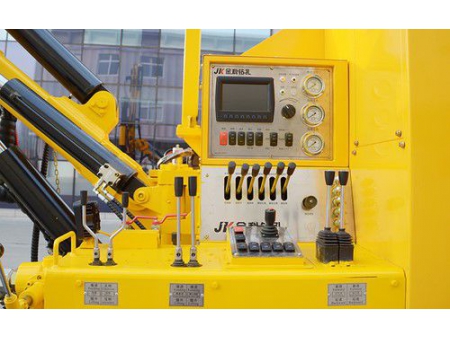

  • Panel de operaciones
    El sistema facilita una alimentación y elevación rápidas, optimizando las transiciones durante el proceso de perforación.
    La fuerza de alimentación se ajusta dinámicamente según las condiciones del terreno, lo que permite reducir los tiempos de perforación y aumentar la eficiencia general del trabajo.

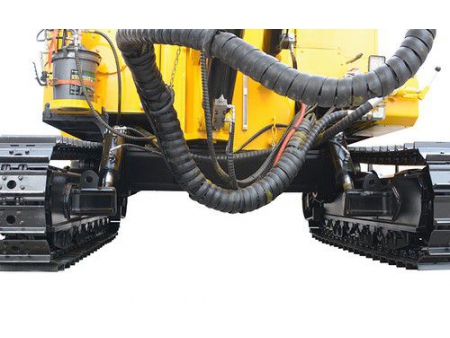

  • Tren de rodaje
    Tiene una estructura robusta con cuatro ruedas y una oruga, asegurando estabilidad y resistencia.
    Las orugas ampliadas facilitan un desplazamiento suave y proporcionan una capacidad de escalada impresionante, esencial para soportar tareas de perforación intensivas.
    Cuatro patas estabilizadoras, ajustables hasta 10 grados hacia la izquierda y la derecha, brindan apoyo en terrenos difíciles, asegurando una operación estable y precisa.
    La capacidad para alternar entre velocidades altas y bajas permite una movilidad flexible, optimizando el traslado entre sitios de perforación y mejorando la eficiencia operativa.

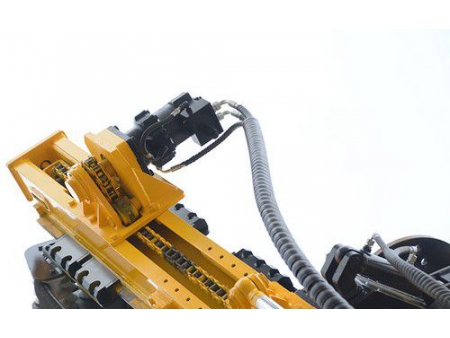

  • Unidad de alimentación
    La unidad de alimentación libre de mantenimiento cuenta con un sistema de bloqueo hidromecánico que garantiza un torque constante de los motores hidráulicos, evitando al mismo tiempo posibles fugas hidráulicas y deslizamientos.
  • Colector de polvo
    El recolector de polvo hidráulico, equipado con una cubierta deslizante para la recolección eficaz de polvo, ofrece un rendimiento estable y eficiente. Esta característica no solo prolonga la vida útil del equipo, sino que también garantiza un entorno de trabajo limpio y seguro.

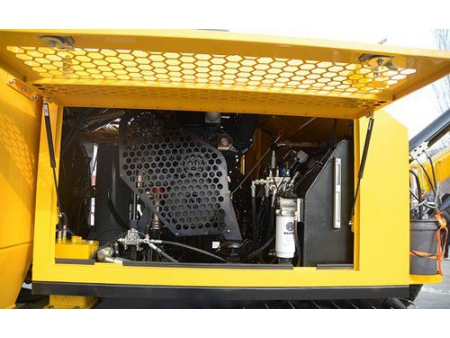

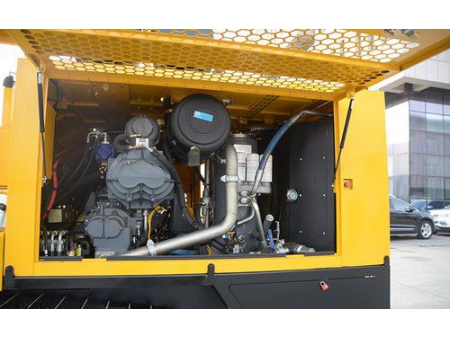

  • Sistema de potencia
    Incorpora un motor de inyección directa turboalimentado de alta potencia con función de enfriamiento por agua, asegurando una operación fiable y un consumo de energía reducido.
    Un filtro de aire de dos etapas garantiza la captura de aire limpio, minimizando las tasas de fallo del motor y prolongando su vida útil.
    Las bombas hidráulicas y válvulas importadas se destacan por su resistencia a la presión, gran capacidad de salida y alta calidad, contribuyendo a la durabilidad y fiabilidad del sistema.
  • Compresor de aire
    El compresor de aire de Atlas Copco, con una presión de trabajo de 17 bar y un caudal de aire de 17 m³/min, muestra un rendimiento confiable, capaz de apoyar la perforación a través de una variedad de rocas. Su capacidad robusta asegura que el equipo de perforación pueda operar eficientemente en diferentes condiciones geológicas.

La perforación DTH es una técnica utilizada principalmente para la creación de cimientos profundos. Mediante la aplicación de presión hidráulica, las barras de perforación transfieren energía a las brocas para fracturar rocas duras en pequeños fragmentos y polvo, los cuales son posteriormente evacuados con aire.

El método DTH, que combina la potencia hidráulica con el uso de aire, es ideal para perforar en rocas duras como granitos y basaltos. La eficiencia de la perforación se ve significativamente incrementada por el uso de compresores de aire de alta calidad.

Ambos, la perforación rotativa y la DTH, son métodos comúnmente empleados en la minería superficial. Sin embargo, la técnica de perforacion con msrti DTH se distingue por su alta eficiencia en la perforación, particularmente al atravesar rocas duras, ofreciendo ventajas significativas en términos de velocidad y efectividad.
