Este producto ha sido descontinuado y retirado de nuestro inventario.

Estos conectores MC4 AC se utilizan para conectar micro-inversores y el cable bus. Nuestros conectores MC4 circulares modelo BC05 para micro-inversor están hechos con plástico de ingeniería PPO/PC y ofrecen un excelente rendimiento de sellado que les proporciona un alto índice de protección, garantizando su confiabilidad y rendimiento. Asimismo, estos conectores fotovoltaicos resisten la luz UV, la niebla salina, altas temperaturas, la vibración y el choque eléctrico.

BC05

Núcleos del electrodo: tres núcleos
Tensión y corriente nominal de la línea principal: 300V 30A
Tensión y corriente nominal de la ramificación: 300V 8A
Índice de protección: IP68(1.5m,24h)
Grado de inflamabilidad : UL94-V0
Resistencia del aislamiento: >5MΩ
Tensión del aislamiento: 1500V AC (10mA,1Min)

Parámetros técnicos

General

Cantidad de conectores	2P PE
Corriente nominal de la línea principal	32A (Use 10AWG/cable de cobre de 6mm²)
Tensión nominal de la línea principal	300V
Corriente nominal de la ramificación	12A (Use 16AWG/ cable de cobre de 1.5mm²)
Tensión nominal de la ramificación	300V
Resistencia del contacto	≤5mΩ
Tensión de frecuencia eléctrica soportable	1500V AC
Categoría de sobretensión	Ⅲ
Grado de contaminación cerrada	2 (adaptada)
Índice de protección	IP68(1.5m, 24hour)
Fuerza de tracción	50~100N
Grado de inflamabilidad	UL94-V0
Temperatura nominal	-40℃~ 85℃

Datos de conexión

Especificación del cable aplicable	Línea principal: 14/12/10AWG; derivaciones: 16/18AWG
Diámetro externo del cable aplicable	Línea principal: 10~13mm; derivaciones: 7~9.5mm
Sistema de cierre	Broche
Conexión de la línea principal	Por tornillo
Conexión de las líneas secundarias	Crimpado

Materia

Material de la carcasa	PPE
Material del terminal	Aleación de cobre-zinc
Tratamiento de la superficie del terminal	Línea principal: estañada; línea secundaria: enchapada en oro
Material de sellado	Goma siliconada

Normas

PPP 59015A:2013	Estándar de prueba TUV
ANSI/UL6703-2017	Estándar de prueba CSA
Conforme a las normas RoHS	Si

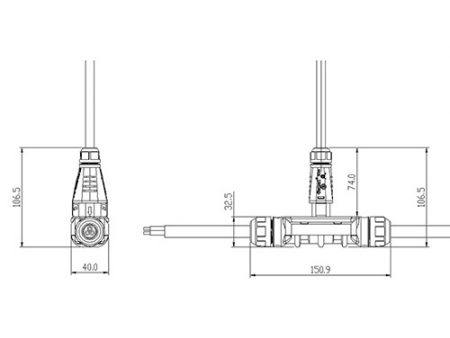

Medidas

Largo	150mm
Ancho	40mm
Alto	110mm
