Conector MC4 circular BC02 (5-pin); Conectores Solares; Conectores Fotovoltaicos; Conectores para Paneles Solares
Solicite un presupuesto
Este producto ha sido descontinuado y retirado de nuestro inventario.
Los conectores MC4 circulares modelo BC02 son conectores AC trifásicos que se caracterizan por su gran capacidad de transporte de corriente y excelente resistencia a la luz UV y a las altas temperaturas. Estos accesorios para sistemas fotovoltaicos poseen una carcasa fabricada de PA66 importado de alta calidad, y se pueden utilizar perfectamente en la conexión de inversores monofásicos de media potencia. Asimismo el método de acoplamiento a presión garantiza su estabilidad y confiabilidad.
- Rango de potencia: 20kw-30kw, trifásica
- Tensión nominal: 690V (TUV)
- Corriente nominal: 50A(10mm2)
- Núcleos del electrodo: 4P PE
- Resistencia del contacto: ≤5mΩ
- Índice de protección: IP67(1m,30m)
- Calibre del cable aplicable: 4-16mm2
- Diámetro externo del cable (OD): 15-24mm
- Temperatura de operación: -40℃~ 85℃

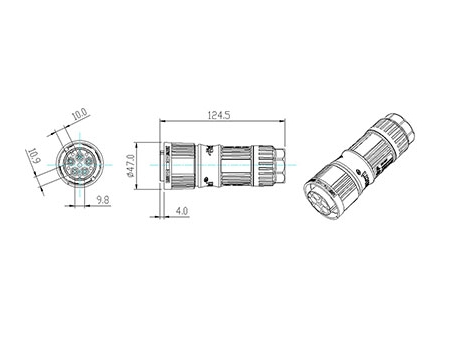

BC02(H9)
- Art. Cod.(TUV, CQC 690V): BC02-5M65-19 (Cable: 6/10/16 mm²)
- Art. Cod.(TUV, CQC 690V): BC02-5F65-09(Cable:6/10/16mm2)
Parámetros técnicos
General
| Cantidad de contactos | 4P PE |
| Corriente nominal | 50A (con cable 10mm²) |
| Tensión nominal | 690V |
| Resistencia de contacto | ≤1mΩ |
| Resistencia de tensión de impacto de referencia | 6000V AC |
| Categoría de sobretensión | Ⅲ |
| Grado de contaminación | 2 (adaptada) |
| Índice de protección | IP67(1m, 30min) |
| Fuerza de inserción y de tracción | 50~100N |
| Grado de inflamabilidad | UL94-V0 |
| Temperatura nominal | -40℃~ 85℃ |
Datos de conexión
| Calibre de cable aplicable | 2.5/4/6/10/16mm² o 14/12/10/8/6AWG |
| Diámetro externo del cable | 15~24mm |
| Sistema de bloqueo | Bayoneta |
Modelo
| Tipo de conector | Macho |
| Conexión cableado | Por tornillo |
| Tamaño del tornillo | M4X0.7(tipo“--”) |
Normas
| PPP 59015A:2013 | Pruebas y requerimientos de seguridad TUV |
| Conforme a las normas RoHS | Si |
Medidas
| Largo | 47.0mm |
| Ancho | 47.0mm |
| Alto | 124.5mm |

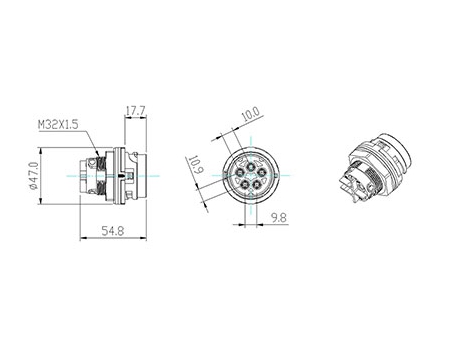

BC02(H6)
- Art. Cod.(TUV, CQC 690V): BC02-5M65-16(cable:2.5/4/6mm2)
- Art. Cod.(TUV, CQC 690V): BC02-5F65-06 (Cable: 2.5/4/6 mm²)
Parámetros técnicos
General
| Cantidad de contactos | 4P PE |
| Corriente nominal | 50A(con cable de 10mm²) |
| Tensión nominal | 690V |
| Resistencia de contacto | ≤1mΩ |
| Resistencia de tensión de impacto de referencia | 6000V AC |
| Categoría de sobretensión | Ⅲ |
| Grado de contaminación | 2 (adaptado) |
| Índice de protección | IP67(1m, 30min) |
| Fuerza de inserción y de tracción | 50~100N |
| Grado de inflamabilidad | UL94-V0 |
| Temperatura nominal | -40℃~ 85℃ |
Datos de conexión
| Calibre de cable aplicable | 2.5/4/6/10/16mm² o 14/12/10/8/6AWG |
| Diámetro externo del cable | 15~24mm |
| Sistema de bloqueo | Bayoneta |
Modelo
| Tipo de conector | Hembra |
| Conexión cableado | Por tornillo |
| Tamaño del tornillo | M4X0.7(tipo“--”) |
| Rosca métrica fija | M32 |
| Tamaño del panel del disyuntor | Φ32.3 0.2/0 |
Material
| Carcasa y material dieléctrico | PA66 (25% GF) |
| Material de contacto | Aleación de cobre-zinc |
| Superficie de contacto | Enchapado en plata |
| Junta de estanqueidad | Silicio |
Normas
| PPP 59015A:2013 | Pruebas y requerimientos de seguridad TUV |
| Conforme a las normas RoHS | Si |
Medidas
| Largo | 47.0mm |
| Ancho | 47.0mm |
| Alto | 54.8mm |
