Solicite un presupuesto

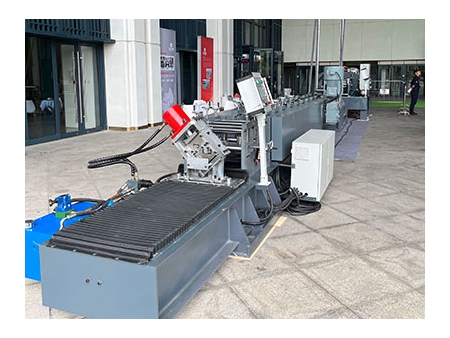

La perfiladora de soporte paneles solares es una línea de producción integrada diseñada específicamente para la fabricación de perfiles de canal con orificios ranurados en varios tamaños, lo que la hace ideal para racks de sistemas solares fotovoltaicos. Estos perfiles metálicos reutilizables se utilizan habitualmente para soportes de tuberías, soportes de bandejas de cables, soportes de conductos y marcos de soporte de paneles solares, ofreciendo una solución versátil en múltiples industrias.

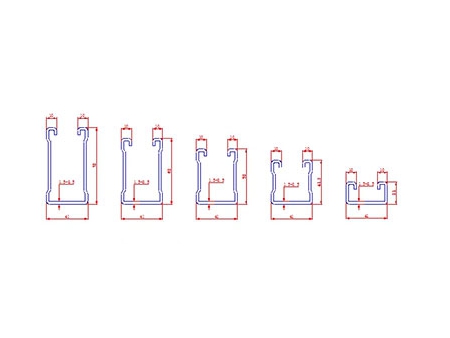

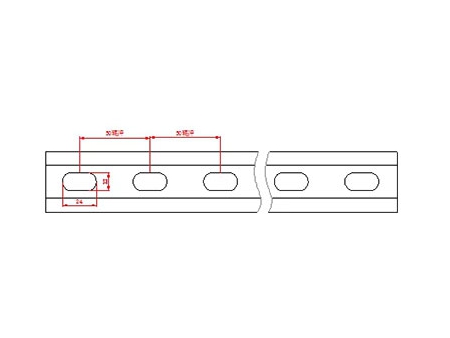

Dibujo de perfil

Tamaños disponibles para 41-21, 41-41, 41-52, 41-62, 41-72 cinco tipos de perfil que se forman con punzonado rotativo continuo.

Especificaciones
Material de alimentación Materia prima Q235/ Q345
Espesor del material 1.5-2.5mm
Ancho del material Aprox. 98mm-200mm
Desenrollador Potencia del motor principal 3kW
Ancho de la bobina 350mm
Diámetro interior 450-530mm
Max. cargado 4T*2 rollos
Punzonadora rotativa XHH300 Potencia del motor principal 15kW
Potencia del motor de elevación 3*0.37kW
Velocidad de punzonado rotativo 0-50m/min
Espesor del material 1.5-2.5mm
Ancho de punzonado rotativo 98-200mm
Perfiladora de soporte de panel solar ZD/C21-72 Potencia del motor principal 2*22kW
Motor para el control del tamaño de la máquina 2*0.75kW
Velocidad de formación 0-50m/min
Ancho de alimentación 98-200mm
Espesor del rollo 1.5-2.5 mm
Pasos de formación 24 pasos
Rodillos Acero Cr12Mov con tratamiento térmico, cromado duro
Eje Acero 40Cr

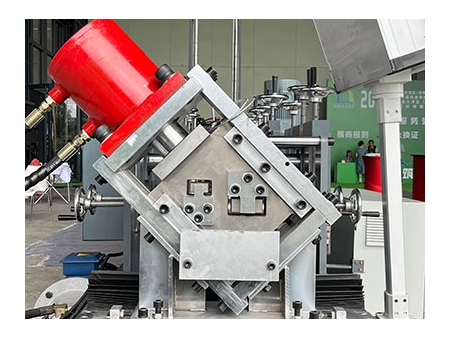

Dispositivo de corte continuo Método de corte Post-corte (no se generan desechos)
Un juego de cuchillas para cada tamaño: 21x41 / 41x41 / 52x41 / 62x41 / 72x41
Material del cortador Cr12Mov
Seguimiento de la potencia del motor 3kW (servomotor)
Estación hidráulica Potencia del motor hidráulico 4kW
Marca de piezas YUKEN
Volumen del tanque de combustible 80L
Sistema de control Marca Delta
Tolerancia de corte ±2 mm
Componentes de la máquina

Toda la configuración del equipo se personaliza de acuerdo con los requisitos específicos del cliente. Los componentes potenciales pueden incluir un desenrollador, una unidad de nivelación, un sistema de punzonado, una sección de perfilado, una unidad de corte, un estante o rack de material y más.

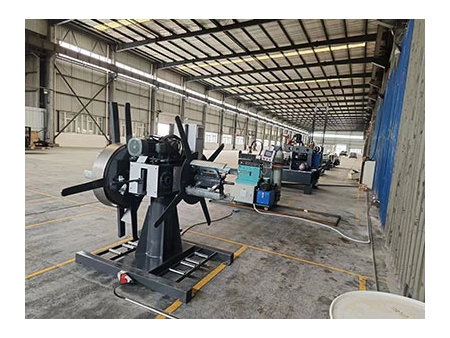

Desenrollador de doble cabezal 4 4T
Perfiladora de soporte de panel solar ZD/C21-72

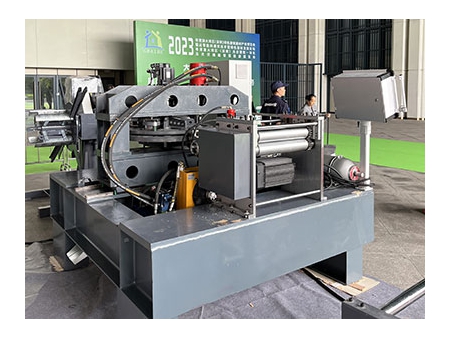

Punzonadora de torreta de alta velocidad

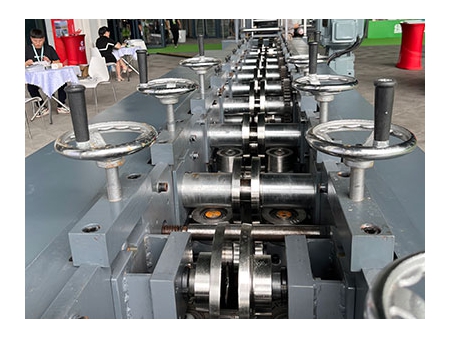

Perfiladora
Troquel de rodillo

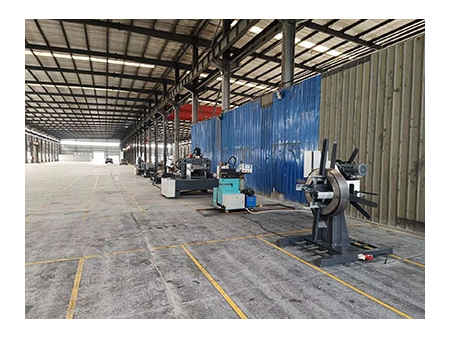

Equipo completo para la fabricación de soportes de paneles solares
